Shuntgrupp, blandningsfunktion

GRA200, GRA300

Flödeskontroll tack vare ventilens progressiva karakteristik
En bred produktportfölj som erbjuder flera konfigurationsalternativ, inklusive ställdon för 3-punkts- eller proportionella styrsignaler, olika högeffektiva cirkulationspumpar och nominella rörstorlekar DN20, DN25 och DN32. Vissa enheter finns även tillgängliga utan isoleringsskal för att möta specifika applikationskrav.
QuickFit-gränssnitt mellan ställdon och ventil ‒ inga verktyg behövs
Lätt att installera med justerbart väggfäste
Högklassigt isolerskal
Förtestade och klara att användas
Kompakt design

Enheterna levereras med en vridande 3-vägsventil med progressiv flödeskarakteristik. Enheterna levereras med en vridande 3-vägsventil som har en progressiv flödeskarakteristik. Ventilens progressiva karakteristik ger hög reglerbarhet i mångsidiga systemkombinationer, såsom olika högtemperaturkällor och lågtemperaturavgivare. Tack vare ventilens progressiva karakteristik täcker varje variant av GRAx00 (DN20, DN25 och DN32) en större variation av värmebehov (systemstorlekar/struktur) och motverkar även att regleringen överbelastas under drift.
Om shuntgruppen är utrustad med ett ställdon utförs temperaturreglering genom blandningsfunktion utifrån en signal från en extern reglering. Den blandade temperaturen är sedan ett resultat av regleringens parameterinställning. Om till exempel den externa regleringen är en väderkompenserad reglering beräknas den blandade temperaturen baserat på regleringens inställningar för värmekurva. Grupperna används i systemen med regleringar, och det beror på typ av reglering och funktioner vilken komfortnivå som levereras.
Produkterna är utrustade med två avstängningsventiler med färgkodade termometrar, en patronbackventil placerad på returledningen från värmekretsen, och ett isolerskal (förutom GRA394).
Enheterna har justerbart väggfäste, vilket underlättar montering på väggen.

Produktsortiment

GRA211

Art.nr.	Referens	DN	Pumptyp	Typ av ställdon	Anslutning I	Anslutning J	Vikt [kg]	Anmärkning	RSK-nr.
61042100	GRA211	25	Wilo PARA 25/6	ARA661	G 1"	G 1½"	5,8	Ersätter 61040100	5492833
61042200	GRA211	32	Wilo PARA 25/8	ARA661	G 1¼"	G 1½"	6,2	Ersätter 61040400	5492834

GRA212

Art.nr.	Referens	DN	Pumptyp	Typ av ställdon	Anslutning I	Anslutning J	Vikt [kg]	Anmärkning	RSK-nr.
61042300	GRA212	25	Grundfos UPM3 AUTO 25-50	ARA661	G 1"	G 1½"	5,9	Ersätter 61040500	5492835
61042400	GRA212	32	Grundfos UPM3 AUTO 25-70	ARA661	G 1¼"	G 1½"	6,1	Ersätter 61040600	5492836

GRA231

Art.nr.	Referens	DN	Pumptyp	Typ av ställdon	Anslutning I	Anslutning J	Vikt [kg]	Anmärkning	RSK-nr.
61042500	GRA231	25	Wilo PARA 25/6	ARA639	G 1"	G 1½"	5,8	Ersätter 61043200	5492837
61042600	GRA231	32	Wilo PARA 25/8	ARA639	G 1¼"	G 1½"	6,2	Ersätter 61043300	5492838

GRA232

Art.nr.	Referens	DN	Pumptyp	Typ av ställdon	Anslutning I	Anslutning J	Vikt [kg]	Anmärkning	RSK-nr.
61042700	GRA232	25	Grundfos UPM3 AUTO 25-50	ARA639	G 1"	G 1½"	5,9	Ersätter 61043400	5492839
61042800	GRA232	32	Grundfos UPM3 AUTO 25-70	ARA639	G 1¼"	G 1½"	6,1	Ersätter 61043500	5492840

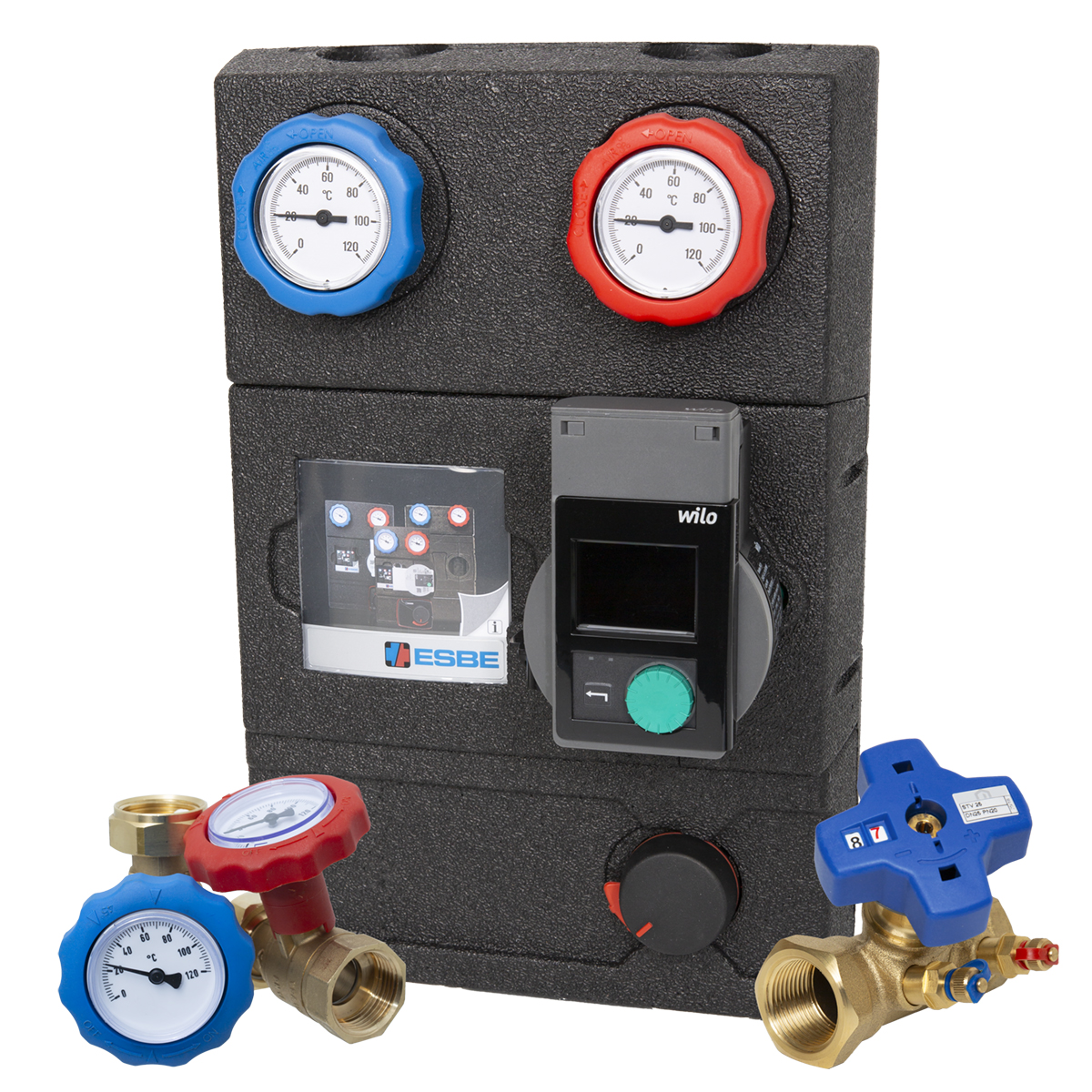

GRA261

Art.nr.	Referens	DN	Pumptyp	Typ av ställdon	Anslutning I	Anslutning J	Anmärkning	RSK-nr.
61047100	GRA261	25	Wilo Stratos PICO 25/0,5-8	─	G 1"	G 1½"	med injusteringsventil	4934110
61047200	GRA261	32	Wilo Stratos PICO 25/0,5-8	─	G 1¼"	G 1½"	med injusteringsventil	4934111

GRA311

Art.nr.	Referens	DN	Pumptyp	Typ av ställdon	Anslutning I	Anslutning J	Vikt [kg]	RSK-nr.	Anmärkning
61043600	GRA311	20	Wilo PARA STG 15/8	ARA661	G ¾"	G 1"	4,5	5492841	Ersätter 61043100

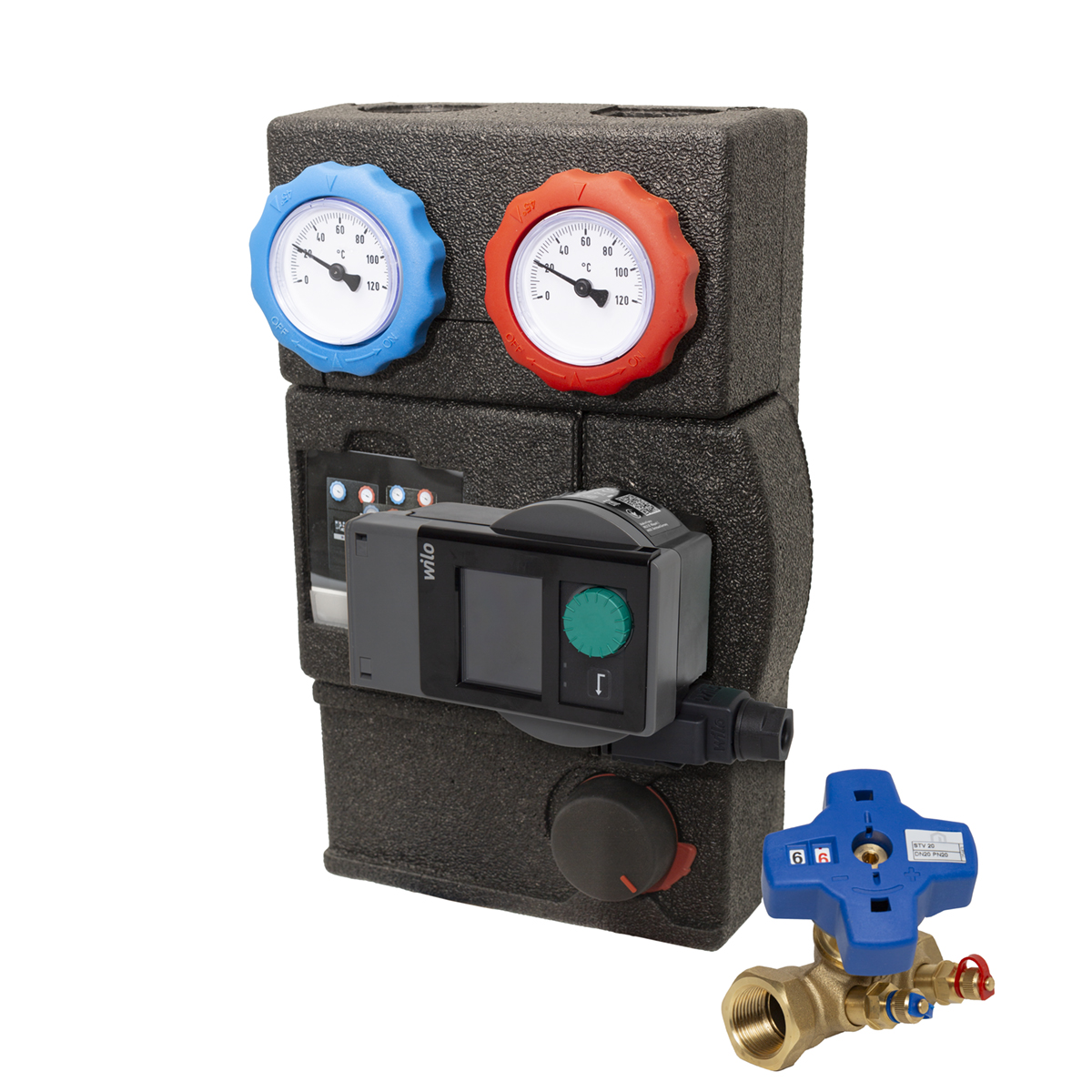

GRA361

Art.nr.	Referens	DN	Pumptyp	Typ av ställdon	Anslutning I	Anslutning J	Anmärkning	RSK-nr.
61043800	GRA361	20	Wilo Stratos PICO 15/0,5-6	─	G 1"	G 1"	med injusteringsventil	4934112

GRA394

Art.nr.	Referens	DN	Pumptyp	Typ av ställdon	Anslutning I	Anslutning J	Vikt [kg]	Anmärkning	RSK-nr.
61045800	GRA394	20	Wilo PARA 15/6	─	G ¾"	G 1"	3,4	utan ställdon och isolerskal	4934070

Installationssupport

Installera ESBE Shuntgrupp

Drift

Installationsexempel

Dokument

Namn	Ladda ner
Bruksanvisning GRA200, DN25/32
Bruksanvisning GRAx61, DN20/25/32
Bruksanvisning GRA310, DN20
Bruksanvisning GRA390, DN20

Tekniska data

Tryckklass:	PN 10
Driftstryck:	1,0 MPa
Isolering:	EPP λ 0,036 W/mK
Medium, Värmevatten:	enligt VDI 2035
Medium, Vatten/glykol-blandningar:	max. 50 % ; Vatten/glykol-blandningar påverkar pumpens prestanda. Vid applikationer där vatten/glykol-blandningar används ska pumpens prestanda beaktas.
Mediumtemperatur - serie GRA211, GRA231:	min. +5°C, max. +100°C
Mediumtemperatur - serie GRA212, GRA232:	min. +5°C, max. +110°C
Mediumtemperatur - serie GRA261, GRA361:	min. +5°C, max. +95°C
Mediumtemperatur - serie GRA300:	min. +5°C, max. +100°C
Omgivningstemperatur:	min. 0°C, max. +55°C
Omgivningstemperatur - serie GRA261, GRA361:	min. 0°C, max. +40°C
Anslutningar, Invändig gänga (G):	ISO 228/1
Anslutningar, Utvändig gänga (G):	ISO 228/1
Material, i kontakt med vatten	Komponenter: Mässing, gjutjärn, stål Tätningsmaterial: PTFE, aramidfiber, EPDM

Wilo PARA 25-130/6-43/SC
Nätspänning:	230 ± 10% V AC, 50/60 Hz
Effektförbrukning:	3 — 43 W
Kapslingsklass:	IP X4D
Isolerklass:	F
EEI (energieffektivitetsindex), cirkulationspump:	<0,20
Wilo PARA 25-130/8-75/SC
Nätspänning:	230 ± 10% В перем. тока, 50/60 Гц
Effektförbrukning:	10 — 75 W
Kapslingsklass:	IP X4D
Isolerklass:	F
EEI (energieffektivitetsindex), cirkulationspump:	<0,21
Grundfos UPM3 AUTO 25-50 130
Nätspänning:	230 ± 10% V AC, 50/60 Hz
Effektförbrukning:	4 — 33 W
Kapslingsklass:	IP44
EEI (energieffektivitetsindex), cirkulationspump:	<0,20
Grundfos UPM3 AUTO 25-70 130
Nätspänning:	230 ± 10% V AC, 50/60 Hz
Effektförbrukning:	2 — 52 W
Kapslingsklass:	IP44
EEI (energieffektivitetsindex), cirkulationspump:	<0,20
Wilo PARA STG 15-130/8-60/0
Nätspänning:	230 ± 10% V AC, 50/60 Hz
Effektförbrukning:	2 — 60 W
Kapslingsklass:	IP X4D
Isolerklass:	F
EEI (energieffektivitetsindex), cirkulationspump:	<0,20
Wilo PARA 15-130/6-43/SCU
Nätspänning:	230 ± 10% V AC, 50/60 Hz
Effektförbrukning:	3 — 43 W
Kapslingsklass:	IP X4D
Isolerklass:	F
EEI (energieffektivitetsindex), cirkulationspump:	<0,20
Wilo Stratos PICO 15/0,5-6 130
Nätspänning:	230 ± 10% V AC, 50/60 Hz
Effektförbrukning:	3 — 40 W
Kapslingsklass:	IP X4D
Isolerklass:	F
EEI (energieffektivitetsindex), cirkulationspump:	≤0,18
Wilo Stratos PICO 25/0,5-8 130
Nätspänning:	230 ± 10% V AC, 50/60 Hz
Effektförbrukning:	3 — 75 W
Kapslingsklass:	IP X4D
Isolerklass:	F
EEI (energieffektivitetsindex), cirkulationspump:	≤0,23

Konformitet

PED 2014/68/EU, artikel 4.3

LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU

Dimensionering

Se Produktdatablad

Elanslutning

Se Bruksanvisning

Tillbehör och reservdelar

Tillbehör

Artnr.	Referens	Benämning	Anmärkning	RSK-nr.	Produktdatablad	Installationsanvisning
66000500	GMA321	ESBE GMA321 Fördelarbalk för 2 grupper, utan inbyggd hydraulisk separatorfunktion	DN20	5492741
66000600	GMA331	ESBE GMA331 Fördelarbalk för 3 grupper, utan inbyggd hydraulisk separatorfunktion	DN20	5492742
66000700	GMB631	ESBE GMB631 Fördelarskåp	DN20, för 2-3 enheter	2986288
66001100	GMA411	ESBE GMA411 Hydraulisk separation för 1 grupp.	DN25/32	5492758
66001200	GMA421	ESBE GMA421 Fördelarbalk för 2 grupper, utan inbyggd hydraulisk separatorfunktion	DN25/32	5492752
66001600	GMA521	ESBE GMA521 Fördelarbalk för 2 grupper, med inbyggd hydraulisk separatorfunktion	DN25/32	5492763
66001300	GMA431	ESBE GMA431 Fördelarbalk för 3 grupper, utan inbyggd hydraulisk separatorfunktion	DN25/32	5492753
66001700	GMA531	ESBE GMA531 Fördelarbalk för 3 grupper, med inbyggd hydraulisk separatorfunktion	DN25/32	5363698
66001400	GMA441	ESBE GMA441 Fördelarbalk för 4 grupper, utan inbyggd hydraulisk separatorfunktion	DN25/32	5492761
66001500	GMA451	ESBE GMA451 Fördelarbalk för 5 grupper, utan inbyggd hydraulisk separatorfunktion	DN25/32	5492762
12520100	ARA639	ESBE ARA639, Ställdon proportionell 24V 15/30/60/120s		5396174
12101300	ARA661	ESBE ARA661, Ställdon 3-punkt 230V 120s		5396178
12721100	CRA211	ESBE CRA211 Konstanttemperaturreglering		5511879
12721700	CRA217	ESBE CRA217 Konstanttemperaturreglering	med PWM-pumpstyrning	5512014
12663100	CRB211	ESBE CRB211 Rumstemperaturreglering, Kabel		5511874
12663700	CRB217	ESBE CRB217 Rumstemperaturreglering, Kabel	med PWM-pumpstyrning	5512015
12665700	CRB227	ESBE CRB227 Rumstemperaturreglering, Trådlös	med PWM-pumpstyrning	5512016
12821100	CRC211	ESBE CRC211 Utomhustemperaturkompenserad reglering		5511885
12821700	CRC217	ESBE CRC217 Utomhustemperaturkompenserad reglering	med PWM-pumpstyrning	5512018
12684200	CRD221	ESBE CRD221 Kombinerad utomhus- och rumstemperaturregleringsenhet		5511877
12684700	CRD227	ESBE CRD227 Kombinerad utomhus- och rumstemperaturregleringsenhet	med PWM-pumpstyrning	5511877
66101000	GOP831	ESBE GOP831 Injusteringsventil STV20	DN20	488 37 29
66101100	GOP832	ESBE GOP832 Injusteringsventil STV25	DN25	488 37 30
66101200	GOP833	ESBE GOP833 Injusteringsventil STV32	DN32	488 37 31
66100800	GOP853	ESBE GOP853 Wilo-Connect module BMS		583 01 43

Reservdelar

Artnr.	Referens	Benämning	Anmärkning	RSK-nr.	Produktdatablad	Installationsanvisning
67006200	GSP962	ESBE GSP962 Ställdon ARA639 Prop 15-120s 24V QF		5492849
67006100	GSP961	ESBE GSP961 Ställdon ARA661 3-punkt 120s 230V QF		5492796
67003300	GSP933	ESBE GSP933 Kulventiler inkl. termometer DN20 G¾", 2 st/förpackning	DN20, G¾"	5492773
67003800	GSP933	ESBE GSP933 Kulventiler inkl. termometer DN20 G1", 2 st/förpackning	DN20, G1"	5494818
67003400	GSP911	ESBE GSP911 Kulventiler inkl. termometer DN25 G1", 2 st/förpackning	DN25	5492774
67004000	GSP911	ESBE GSP911 Kulventiler inkl. termometer DN32 G1¼”, 2 st/förpackning	DN32	5494817
67005600	GSP932	ESBE GSP932 Pump Wilo STG 15/8	DN20	5492847
67004200	GSP942	ESBE GSP942 Pump Wilo PARA 15-130/6-43 SCU	DN20	5746653
67006300	GSP953	ESBE GSP953 Pump Wilo Stratos PICO 15/0,5-6	DN20	5747013
67005200	GSP951	ESBE GSP951 Pump Wilo PARA 25/6	DN25	5492843
67005400	GSP952	ESBE GSP952 Pump Grundfos UPM3 AUTO 25-50	DN25	5492845
67005300	GSP951	ESBE GSP951 Pump Wilo PARA 25/6	DN32	5492844
67005500	GSP952	ESBE GSP952 Pump Grundfos UPM3 AUTO 25-70	DN32	5492846
67006400	GSP954	ESBE GSP954 Pump Wilo Stratos PICO 25/0,5-8	DN25/32	5747014

Nedladdningsområde

Typ	Förhandsgranska	Ladda ner
Produktdatablad	GRA200, GRA300
Bruksanvisning	GRA200, DN25 Ball valves Design 1
Bruksanvisning	GRA200, DN32 Ball valves Design 2
Bruksanvisning	GRA261/GRA361, DN20-32
Bruksanvisning	GRA310, DN20 (en)
Bruksanvisning	GRA390, DN20 (en)
Bruksanvisning	Wilo-Para Pump, GRA211/GRA231/GRA311/GRA394 (DN20/25/32)
Bruksanvisning	Wilo-Stratos PICO, GRA261/GRA361 (DN20/DN25/DN32)
Bruksanvisning	Grundfos UPM3, GRA212/GRA232 (DN25/DN32)
Certifikat	Konformitetsdeklaration, GRAx00 (en)
Certifikat	Byggvarudeklaration BPD3, GRA200
Certifikat	Byggvarudeklaration BPD3, GRA261
Certifikat	Byggvarudeklaration BPD3, GRA300
Certifikat	Byggvarudeklaration BPD3, GRA361
Certifikat	EAC-certifikat (RU)
Certifikat	Intyg om överensstämmelse UA
AMA-text	GRA21x
AMA-text	GRA23x
AMA-text	GRA261, GRA361
Bild	GRA211 & GRA231, high res
Bild	GRA212 & GRA232, high res
Bild	GRA261, high res
Bild	GRA311, high res
Bild	GRA361, high res
Bild	GRA394, high res
2D-bild	GRA211 & 231
2D-bild	GRA212 & GRA232

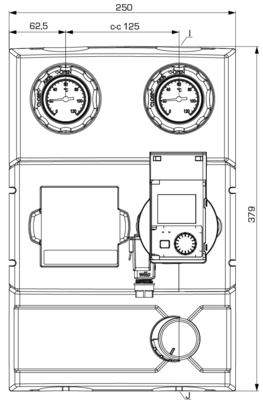

2D-bild	GRA261
2D-bild	GRA311

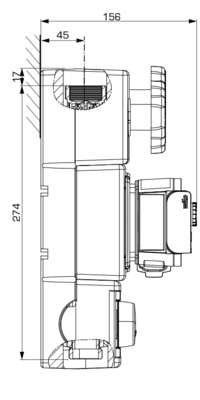

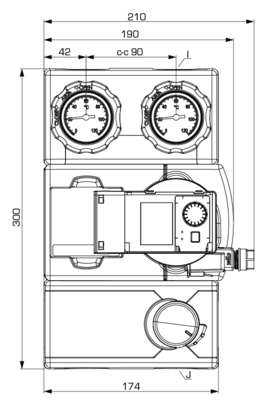

2D-bild	GRA361
2D-bild	GRA394
3D-ritning (stp-fil)	GRA211 & GRA231, DN25
3D-ritning (stp-fil)	GRA211 & GRA231, DN32
3D-ritning (stp-fil)	GRA212 & GRA232, DN25
3D-ritning (stp-fil)	GRA212 & GRA232, DN32
3D-ritning (stp-fil)	GRA311, DN20
3D-ritning (stp-fil)	GRA394, DN20
