Shuntgrupp, konstanttemperatur
GFA200, GFA300
- Termostatisk konstanttemperaturreglering
- Önskad blandningstemperatur ställs in på 20‒55 °C
- Finns i tre storlekar: DN20, DN25 och DN32
- Tre typer av högeffektiva cirkulationspumpar
- Högklassigt isolerskal
- Förtestade och klara att användas
- Kompakt design
ESBE:s GFA200- och GFA300-serier omfattar shuntgrupper utrustade med termostatiska blandningsventiler. De är utformade för värmekretsar där konstanttemperaturreglering krävs. Shuntgrupperna är utrustade med två avstängningsventiler med termometrar, patronbackventil, högklassigt isolerskal och en högeffektiv cirkulationspump.
GFAx00-seriens shuntgrupper levereras med en termostatisk 3-vägs blandningsventil för konstanttemperaturreglering av värmekretsen. Den termostatiska blandningsventilen har justerbar temperaturinställning i temperaturområdet 20–55 °C.
GFA200-serien, med mycket kompakta mått, finns i storlek DN25 och DN32 och är utrustad med en Wilo-pump eller en Grundfos-pump.
GFA300-serien finns i storleken DN20 och är utrustad med en Wilo-pump.
Produktsortiment
GFA211
| Art.nr. | Referens | DN | Pumptyp | Temperaturområde [°C] | Anslutning I | Anslutning J | A [mm] | Vikt [kg] | Anmärkning | RSK-nr. |
| 61021100 | GFA211 | 25 | Wilo PARA 25/6 | 20−55 | G 1" | G 1½" | 146 | 5,6 | Ersätter 61020100 | 5492828 |
| 61021200 | GFA211 | 32 | Wilo PARA 25/8 | 20−55 | G 1¼" | G 1½" | 157 | 5,9 | Ersätter 61020200 | 5492829 |
GFA212
| Art.nr. | Referens | DN | Pumptyp | Temperaturområde [°C] | Anslutning I | Anslutning J | A [mm] | Vikt [kg] | Anmärkning | RSK-nr. |
| 61021300 | GFA212 | 25 | Grundfos UPM3 AUTO 25-50 | 20−55 | G 1" | G 1½" | 141 | 5,7 | Ersätter 61020300 | 5492830 |
| 61021400 | GFA212 | 32 | Grundfos UPM3 AUTO 25-70 | 20−55 | G 1¼" | G 1½" | 141 | 5,8 | Ersätter 61020400 | 5492831 |
GFA311
| Art.nr. | Referens | DN | Pumptyp | Temperaturområde [°C] | Anslutning I | Anslutning J | Vikt [kg] | RSK-nr. | Anmärkning |
| 61023200 | GFA311 | 20 | Wilo PARA STG 15/8 | 20–55 | G ¾" | G 1" | 4,1 | 5492832 | Ersätter 61023100 |

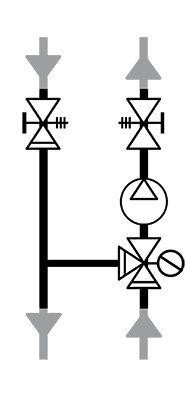

GFA394
| Art.nr. | Referens | DN | Pumptyp | Temperaturområde [°C] | Anslutning I | Anslutning J | Vikt [kg] | Anmärkning |
| 61025100 | GFA394 | 20 | Wilo PARA 15/6 | 20–55 | G ¾" | G 1" | 3,4 | utan isolerskal |
Installationssupport
Installera ESBE Shuntgrupp

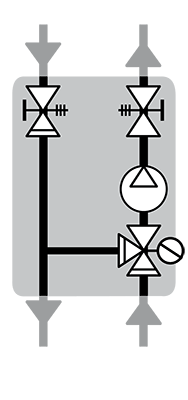

Drift
Installationsexempel
Dokument
| Namn | Ladda ner |
| Bruksanvisning GFA200 |
|
| Bruksanvisning GFA310 |
|
| Bruksanvisning GFA390 |
|
Tekniska data
Tekniska data
| Tryckklass: | PN 10 |
| Driftstryck: | 1,0 MPa |
| Isolering: | EPP λ 0,036 W/mK |
| Medium, Värmevatten: | enligt VDI2035 |
| Medium, Vatten/glykol-blandningar: | max. 50 % ; Vatten/glykol-blandningar påverkar pumpens prestanda. Vid applikationer där vatten/glykol-blandningar används ska pumpens prestanda beaktas. |
| Mediumtemperatur: | min. +5°C, max. +100°C |
| Omgivningstemperatur - serie GFA211: | min. 0°C, max. +58°C |
| Omgivningstemperatur - serie GFA212: | min. 0°C, max. +70°C |
| Omgivningstemperatur - serie GFA300: | min. 0°C, max. +58°C |
| Anslutningar, Invändig gänga (G): | ISO 228/1 |
| Anslutningar, Utvändig gänga (G): | ISO 228/1 |
| Material, i kontakt med vatten |
Komponenter: Mässing, gjutjärn, stål Tätningsmaterial: PTFE, aramidfiber, EPDM |
Inbyggd pump
| Wilo PARA 25-130/6-43/SC | |
| Nätspänning: | 230 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | 3 — 43 W |
| Kapslingsklass: | IP X4D |
| Isolerklass: | F |
| EEI (energieffektivitetsindex), cirkulationspump: | <0,20 |
| Wilo PARA 25-130/8-75/SC | |
| Nätspänning: | 230 ± 10% В перем. тока, 50/60 Гц |
| Effektförbrukning: | 10 — 75 W |
| Kapslingsklass: | IP X4D |
| Isolerklass: | F |
| EEI (energieffektivitetsindex), cirkulationspump: | <0,21 |
| Grundfos UPM3 AUTO 25-50 130 | |
| Nätspänning: | 230 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | 4 — 33 W |
| Kapslingsklass: | IP44 |
| EEI (energieffektivitetsindex), cirkulationspump: | <0,20 |
| Grundfos UPM3 AUTO 25-70 130 | |
| Nätspänning: | 230 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | 2 — 52 W |
| Kapslingsklass: | IP44 |
| EEI (energieffektivitetsindex), cirkulationspump: | <0,20 |
| Wilo PARA STG 15-130/8-60/0 | |
| Nätspänning: | 230 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | 2 — 60 W |
| Kapslingsklass: | IP X4D |
| Isolerklass: | F |
| EEI (energieffektivitetsindex), cirkulationspump: | <0,20 |
| Wilo PARA 15-130/6-43/SCU | |
| Nätspänning: | 230 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | 3 — 43 W |
| Kapslingsklass: | IP X4D |
| Isolerklass: | F |
| EEI (energieffektivitetsindex), cirkulationspump: | <0,20 |
Inbyggd ventil
| ESBE VTA378 | |
| max. Differenstryckfall: | 100 kPa (1bar) |
| Temperaturområde: | 20 - 55⁰C |
| Temperaturstabilitet: | ±3⁰C* |
| *: | * Gäller vid oförändrat varm-/kallvattentryck med minimum flöde 9 l/min. Minsta temperaturdifferens mellan tillfört varmvatten och blandat vattenutlopp 10 °C |
| ESBE VTA572, DN20-4,5 | |
| max. Differenstryckfall: | 100kPa (1bar) |
| Temperaturområde: | 20 - 55⁰C |
| Temperaturstabilitet: | ±3⁰C * |
| *: | * Gäller vid oförändrat varm-/kallvattentryck med minimum flöde 9 l/min. Minsta temperaturdifferens mellan tillfört varmvatten och blandat vattenutlopp 10°C, och rekommenderat maximum temperaturdifferens mellan returvatten/tillfört kallvatten och blandat vattenutlopp: 10°C |
| ESBE VTA572, DN25-4,8 | |
| max. Differenstryckfall: | 100kPa (1bar) |
| Temperaturområde: | 20 - 55⁰C |
| Temperaturstabilitet: | ±3⁰C * |
| *: | * Gäller vid oförändrat varm-/kallvattentryck med minimum flöde 9 l/min. Minsta temperaturdifferens mellan tillfört varmvatten och blandat vattenutlopp 10°C, och rekommenderat maximum temperaturdifferens mellan returvatten/tillfört kallvatten och blandat vattenutlopp: 10°C |
Konformitet
SI 2016 nr. 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 nr. 1091
SI 2012 nr. 3032
SI 2010 nr. 2617
Dimensionering
Elanslutning
Tillbehör och reservdelar
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
37001700 | VTA937 | ESBE VTA937 Utbytessats VTA370, 20 - 55°C | VTA370 | 4927870 | |
|
 |
37101500 | VTA957 | ESBE VTA957 Utbytessats serie VTA570, 20 - 55°C | VTA570 | 4927879 | |
|
 |
67003300 | GSP933 | ESBE GSP933 Kulventiler inkl. termometer DN20 G¾", 2 st/förpackning | DN20, G¾" | 5492773 | |
|
|
67003800 | GSP933 | ESBE GSP933 Kulventiler inkl. termometer DN20 G1", 2 st/förpackning | DN20, G1" | 5494818 | |
|
 |
67003400 | GSP911 | ESBE GSP911 Kulventiler inkl. termometer DN 25, 2 st/förpackning | DN25 | 5492774 | |
|
|
67004000 | GSP911 | ESBE GSP911 Kulventiler inkl. termometer DN 32, 2 st/förpackning | DN32 | 5494817 | |
|
 |
67005600 | GSP932 | ESBE GSP932 Pump Wilo STG 15/8 | DN20 | 5492847 | |
|
 |
67004200 | GSP942 | ESBE GSP942 Pump Wilo PARA 15-130/6-43 SCU | DN20 | |
|
|
 |
67005200 | GSP951 | ESBE GSP951 Pump Wilo PARA 25/6 | DN25 | 5492843 | |
|
 |
67005400 | GSP952 | ESBE GSP952 Pump Grundfos UPM3 AUTO 25-50 | DN25 | 5492845 | |
|
 |
67005300 | GSP951 | ESBE GSP951 Pump Wilo PARA 25/6 | DN32 | 5492844 | |
|
 |
67005500 | GSP952 | ESBE GSP952 Pump Grundfos UPM3 AUTO 25-70 | DN32 | 5492846 | |
|
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
66000500 | GMA321 | ESBE GMA321 Fördelarbalk för 2 grupper, utan inbyggd hydraulisk separatorfunktion | DN20 | 5492741 | |
|
 |
66000600 | GMA331 | ESBE GMA331 Fördelarbalk för 3 grupper, utan inbyggd hydraulisk separatorfunktion | DN20 | 5492742 | |
|
 |
66000700 | GMB631 | ESBE GMB631 Fördelarskåp | DN20, för 2-3 enheter | |
|
|
 |
66001100 | GMA411 | ESBE GMA411 Hydraulisk separation för 1 grupp. | DN25/32 | 5492758 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Fördelarbalk för 2 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492752 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Fördelarbalk för 3 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492753 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Fördelarbalk för 4 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492761 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Fördelarbalk för 5 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492762 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Fördelarbalk för 2 grupper, med inbyggd hydraulisk separatorfunktion | DN25/32 | 5492763 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Fördelarbalk för 3 grupper, med inbyggd hydraulisk separatorfunktion | DN25/32 | 5363698 | |
|
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | GFA200, GFA300 |
|
| Bruksanvisning | GFA200 |
|
| Bruksanvisning | GFA310 (en) |
|
| Bruksanvisning | GFA390 (en) |
|
| Bruksanvisning | GFA200 (DN25/DN32), Wilo Pump (de, en, fr) |
|
| Bruksanvisning | GFA200 (DN25/DN32), Wilo Pump (cs, sk) |
|
| Bruksanvisning | GFA200 (DN25/DN32), Grundfos Pump |
|
| Bruksanvisning | GFA300 (DN20), Wilo Pump (de, en, fr, it) |
|
| Bruksanvisning | GFA300 (DN20), Wilo Pump (cs, hu, pl, sk, sl) |
|
| Certifikat | Konformitetsdeklaration, GFAx00 (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, GFAx00 (en) |
|
| Certifikat | Byggvarudeklaration BPD3, GFA200 |
|
| Certifikat | Byggvarudeklaration BPD3, GFA300 |
|
| Certifikat | EAC-certifikat (RU) |
|
| Bild | GFA211, high res |
|
| Bild | GFA212, high res |
|
| Bild | GFA311, high res |
|
| Bild | GFA394, high res |
|
| 2D-bild | GFA211 |
|
| 2D-bild | GFA212 |
|
| 2D-bild | GFA311 |
|
| 2D-bild | GFA394 |
|
| 3D-ritning (stp-fil) | GFA211, DN25 |
|
| 3D-ritning (stp-fil) | GFA211, DN32 |
|
| 3D-ritning (stp-fil) | GFA212, DN25 |
|
| 3D-ritning (stp-fil) | GFA212, DN32 |
|
| 3D-ritning (stp-fil) | GFA311, DN20 |
|
| 3D-ritning (stp-fil) | GFA394, DN20 |
|
