Laddshuntgrupp, termostatisk blandningsfunktion
GST200
- Termostatisk konstanttemperaturreglering
- Önskad blandningstemperatur ställs in på 50‒75 °C
- Produkten finns i storlek DN25
- Högeffektiv cirkulationspump
- Högklassigt isolerskal
- Förtestad och klar att användas
- Kompakt design
ESBE:s GST200-serie omfattar Laddshuntgrupp utformade för värmesystem som har värmekälla med fast bränsle. Shuntgrupperna är utrustade med två avstängningsventiler med termometrar, patronbackventil, högklassigt isolerskal och en högeffektiv cirkulationspump.
GST200-seriens Laddshuntgrupp levereras med en termostatisk 3-vägsladdventil för konstanttemperaturreglering av pannkretsen. Den termostatiska laddventilen har justerbar temperaturinställning i temperaturområdet 50–75 °C.
Produktsortiment
GST240
| Art.nr. | Referens | DN | Pumptyp | Temperaturområde [°C] | Anslutning I | Anslutning J | Vikt [kg] | Anmärkning | RSK-nr. |
| 61121200 | GST241 | 25 | Wilo PARA 25-130/6 | 50‒70 | G 1" | G 1½" | 5,6 | Ersätter 61120200 | 6229113 |
Installationssupport
Installera ESBE Shuntgrupp

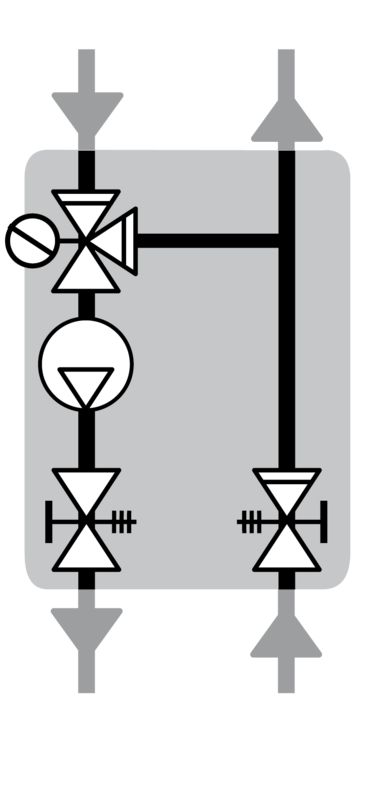

Drift
Installationsexempel
I båda fallen säkerställer GST200-seriens laddshuntgrupper att pannan kommer upp i en hög förbränningstemperatur för att säkerställa lägsta möjliga utsläpp genom hög effektivitet hos pannan, vilket bidrar till reducerad tjärbildning och även ökar pannans livslängd (genom att kondens förhindras). Fördelen med att använda laddshuntgrupperna i dessa applikationer är att pannan skyddas mot kondens, pannans livslängd ökar och att rätt temperatur bibehålls genom hela förbränningsprocessen.
Dokument
| Namn | Ladda ner |
| Bruksanvisning GST200 |
|
Tekniska data
Tekniska data
| Tryckklass: | PN 10 |
| Driftstryck: | 1,0 MPa |
| Isolering: | EPP λ 0,036 W/mK |
| EEI (energieffektivitetsindex), cirkulationspump: | ≤0,20 |
| Medium, Värmevatten: | enligt VDI2035 |
| Medium, Vatten/glykol-blandningar: | max. 50 % ; Vatten/glykol-blandningar påverkar pumpens prestanda. Vid applikationer där vatten/glykol-blandningar används ska pumpens prestanda beaktas. |
| Mediumtemperatur, max.: | +100 °C |
| Mediumtemperatur, min.: | +5 °C |
| Omgivningstemperatur, max.: | +58 °C |
| Omgivningstemperatur, min.: | 0 °C |
| Anslutningar, Invändig gänga (G): | ISO 228/1 |
| Anslutningar, Utvändig gänga (G): | ISO 228/1 |
| Material, i kontakt med vatten |
Komponenter: Mässing, gjutjärn, stål Tätningsmaterial: PTFE, aramidfiber, EPDM |
Inbyggd pump
| Wilo PARA 25-130/6-43/SC | |
| Nätspänning: | 230 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | 3 — 43 W |
| Kapslingsklass: | IP X4D |
| Isolerklass: | F |
| EEI (energieffektivitetsindex), cirkulationspump: | <0,20 |
Inbyggd ventil
| ESBE VTC422, DN25-4,5 50-70°C | |
| max. Differenstryckfall: | 100 kPa (1 bar) |
| Temperaturområde: | 50 - 70°C |
| Läckage i % av flödet: | A-AB: Dropptät; B-AB: Dropptät |
| Reglerområde Kv/Kv min, A-AB: | 100 |
Konformitet
SI 2016 nr. 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 nr. 1091
SI 2012 nr. 3032
SI 2010 nr. 2617
Dimensionering
Elanslutning
Tillbehör och reservdelar
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
66001100 | GMA411 | ESBE GMA411 Hydraulisk separation för 1 grupp. | DN25/32 | 5492758 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Fördelarbalk för 2 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492752 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Fördelarbalk för 3 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492753 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Fördelarbalk för 4 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492761 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Fördelarbalk för 5 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492762 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Fördelarbalk för 2 grupper, med inbyggd hydraulisk separatorfunktion | DN25/32 | 5492763 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Fördelarbalk för 3 grupper, med inbyggd hydraulisk separatorfunktion | DN25/32 | 5363698 | |
|
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
57080600 | VTC942 | ESBE VTC942 Utbytessats serie VTC422, 50 - 70°C | VTC400 | 6229085 | |
|
 |
67003400 | GSP911 | ESBE GSP911 Kulventiler inkl. termometer DN 25, 2 st/förpackning | DN25 | 5492774 | |
|
 |
67005200 | GSP951 | ESBE GSP951 Pump Wilo PARA 25/6 | DN25 | 5492843 | |
|
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | GST200 |
|
| Bruksanvisning | GST200 |
|
| Bruksanvisning | GST200, Wilo Pump (de, en, fr) |
|
| Bruksanvisning | GST200, Wilo Pump (cs, sk) |
|
| Certifikat | Konformitetsdeklaration, GST200 (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, GST200 (en) |
|
| Certifikat | Byggvarudeklaration BPD3, GST200 |
|
| Certifikat | EAC-certifikat (RU) |
|
| Bild | GST241, high res |
|
| 2D-bild | GST241 |
|
| 3D-ritning (stp-fil) | GST241, DN25 |
|
