Shuntgrupp, Reglerfunktion
GRB300
- Variabelt primärflöde och konstant sekundärflöde
- Högeffektiv cirkulationspump med 21 olika flödesinställningar och feedback om effektförbrukning
- En bred produktportfölj som erbjuder flera konfigurationsalternativ, inklusive olika Kvs-värden och olika högeffektiva cirkulationspumpar. Vissa enheter är även utrustade med en integrerad injusteringsventil.
- Utrustad med två extra avstängningsventiler
- Enkel att installera med justerbart väggfäste
- Högklassigt isolerskal
- Förtestade och klara att installera
- Kompakt konstruktion

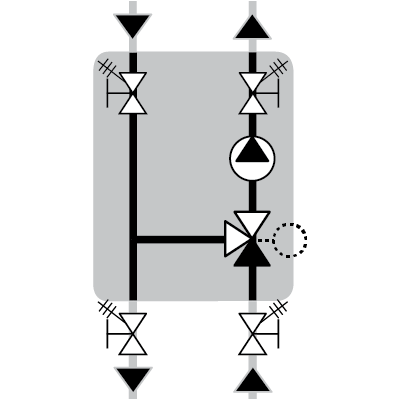

Funktionen på serie GRB300 är att föredra när det finns ett behov av att styra små energitillskott till sekundärkretsen. 3-vägsventilen fungerar som en "injektionsventil" med en alltid helt öppen bypass, vilket gör att en större arbetsvinkel kan utnyttjas. För att optimera installationen bör Kvs-värdet väljas baserat på energibehovet i sekundärkretsen, vilket också ger ökad komfort och livslängd genom att minimera risken för att regleringen ska överbelastas.
Shuntgrupp serie GRB300 levereras med ett vridande 3-vägshus med en 2-vägs ventilfunktion och en intern bypass som är konstant öppen. Ventilerna levereras med en ratt för manuell justering men kan även utrustas med den typ av ställdon eller reglering som du föredrar.
Shuntgrupper serie GRB300 är även utrustade med två avstängningsventiler med färgkodade termometrar, en pump och ett högkvalitativt isolerskal. Två extra avstängningsventiler med färgkodade termometrar för montering på lämplig plats ingår också.
Enheterna har justerbart väggfäste, vilket underlättar monteringen på väggen.
Produktsortiment
GRB301
| Art.nr. | Referens | DN | Kvs [m³/h] | Pumptyp | Typ av ställdon | Anslutning I | Anslutning J | Vikt [kg] | RSK-nr. |
| 61045100 | GRB301 | 20 | 0,4 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 | 4934000 |
| 61045200 | GRB301 | 20 | 0,63 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 | 4934001 |
| 61045300 | GRB301 | 20 | 1,0 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 | 4934002 |
| 61045400 | GRB301 | 20 | 1,6 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 | 4934003 |
| 61045500 | GRB301 | 20 | 2,5 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 | 4934004 |
| 61045600 | GRB301 | 20 | 4,0 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 | 4934005 |
GRB361
| Art.nr. | Referens | DN | Kvs [m³/h] | Pumptyp | Typ av ställdon | Anslutning I | Anslutning J | Vikt [kg] | Anmärkning | RSK-nr. |
| 61046100 | GRB361 | 20 | 0,4 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | med 1 injusteringsventil | 4934104 |
| 61046200 | GRB361 | 20 | 0,63 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | med 1 injusteringsventil | 4934105 |
| 61046300 | GRB361 | 20 | 1,0 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | med 1 injusteringsventil | 4934106 |
| 61046400 | GRB361 | 20 | 1,6 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | med 1 injusteringsventil | 4934107 |
| 61046500 | GRB361 | DN20 | 2,5 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | med 1 injusteringsventil | 4934108 |
| 61046600 | GRB361 | 20 | 4,0 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | med 1 injusteringsventil | 4934109 |
Installationssupport
Installera ESBE Shuntgrupp GRB300

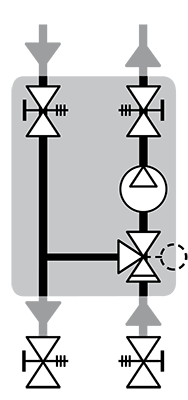

Drift

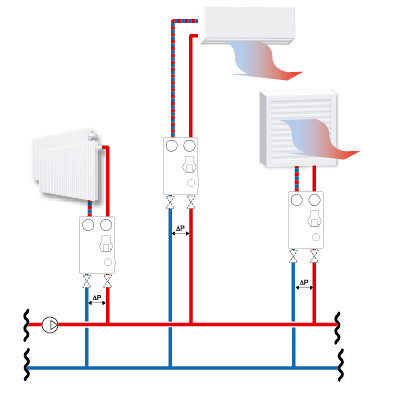

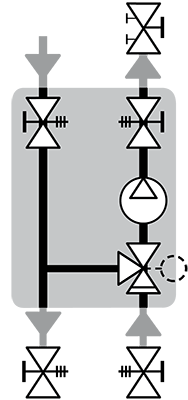

Installationsexempel
Dokument
| Namn | Ladda ner |
| Bruksanvisning GRB300 |
|
Tekniska data
Tekniska data
| Tryckklass: | PN 10 |
| Driftstryck: | 1,0 MPa |
| Isolering: | EPP λ 0,036 W/mK |
| EEI (energieffektivitetsindex), cirkulationspump: | <0,20 |
| Medium, Värmevatten: | enligt VDI 2035 |
| Medium, Vatten/glykol-blandningar: | max. 50 % ; Vatten/glykol-blandningar påverkar pumpens prestanda. Vid applikationer där vatten/glykol-blandningar används ska pumpens prestanda beaktas. |
| Mediumtemperatur: | min. +5°C, max. +95°C |
| Omgivningstemperatur: | min. 0°C, max. +40°C |
| Anslutningar, Invändig gänga (G): | ISO 228/1 |
| Anslutningar, Utvändig gänga (G): | ISO 228/1 |
| Material, i kontakt med vatten |
Komponenter: Mässing, gjutjärn, stål Tätningsmaterial: PTFE, aramidfiber, EPDM |
Inbyggd pump
| Wilo Yonos PICO 15/1-6 130 | |
| Nätspänning: | 230 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | 4 — 40 W |
| Kapslingsklass: | IP X4D |
| Isolerklass: | F |
| EEI (energieffektivitetsindex), cirkulationspump: | <0,20 |
| Wilo Stratos PICO 15/0,5-6 130 | |
| Nätspänning: | 230 ± 10% V AC, 50/60 Hz |
| Effektförbrukning: | 3 — 40 W |
| Kapslingsklass: | IP X4D |
| Isolerklass: | F |
| EEI (energieffektivitetsindex), cirkulationspump: | ≤0,18 |
Konformitet
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
Dimensionering
Elanslutning
Tillbehör och reservdelar
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
12520100 | ARA639 | ESBE ARA639, Ställdon proportionell 24V 15/30/60/120s | 5396174 | |
|
|
|
12101300 | ARA661 | ESBE ARA661, Ställdon 3-punkt 230V 120s | 5396178 | |
|
|
 |
12721100 | CRA211 | ESBE CRA211 Konstanttemperaturreglering | 5511879 | |
|
|
 |
12721700 | CRA217 | ESBE CRA217 Konstanttemperaturreglering | med PWM-pumpstyrning | 5512014 | |
|
 |
12663100 | CRB211 | ESBE CRB211 Rumstemperaturreglering, Kabel | 5511874 | |
|
|
 |
12663700 | CRB217 | ESBE CRB217 Rumstemperaturreglering, Kabel | med PWM-pumpstyrning | 5512015 | |
|
 |
12665700 | CRB227 | ESBE CRB227 Rumstemperaturreglering, Trådlös | med PWM-pumpstyrning | 5512016 | |
|
 |
12821100 | CRC211 | ESBE CRC211 Utomhustemperaturkompenserad reglering | 5511885 | |
|
|
 |
12821700 | CRC217 | ESBE CRC217 Utomhustemperaturkompenserad reglering | med PWM-pumpstyrning | 5512018 | |
|
 |
12684200 | CRD221 | ESBE CRD221 Kombinerad utomhus- och rumstemperaturregleringsenhet | 5511877 | |
|
|
 |
12684700 | CRD227 | ESBE CRD227 Kombinerad utomhus- och rumstemperaturregleringsenhet | med PWM-pumpstyrning | 5511877 | |
|
 |
66000500 | GMA321 | ESBE GMA321 Fördelarbalk för 2 grupper, utan inbyggd hydraulisk separatorfunktion | DN20 | 5492741 | |
|
 |
66000600 | GMA331 | ESBE GMA331 Fördelarbalk för 3 grupper, utan inbyggd hydraulisk separatorfunktion | DN20 | 5492742 | |
|
 |
66000700 | GMB631 | ESBE GMB631 Fördelarskåp | DN20, för 2-3 enheter | 2986288 | |
|
 |
66100800 | GOP853 | ESBE GOP853 Wilo-Connect module BMS | 583 01 43 | |
|
|
 |
66101000 | GOP831 | ESBE GOP831 Injusteringsventil STV20 | DN20 | 488 37 29 | |
|
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
67004100 | GSP941 | ESBE GSP907 Pump Wilo Yonos PICO 15/1-6 130 | DN20 | 5746054 | |
|
 |
67006300 | GSP953 | ESBE GSP953 Pump Wilo Stratos PICO 15/0,5-6 | DN20 | 5747013 | |
|
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | GRB300 |
|
| Bruksanvisning | GRB3x1 |
|
| Certifikat | Konformitetsdeklaration, GRB300 (en) |
|
| Certifikat | Byggvarudeklaration BPD3, GRB301 |
|
| Certifikat | Byggvarudeklaration BPD3, GRB361 |
|
| AMA-text | GRB301 |
|
| AMA-text | GRB361 |
|
| Bild | GRB301, high res |
|

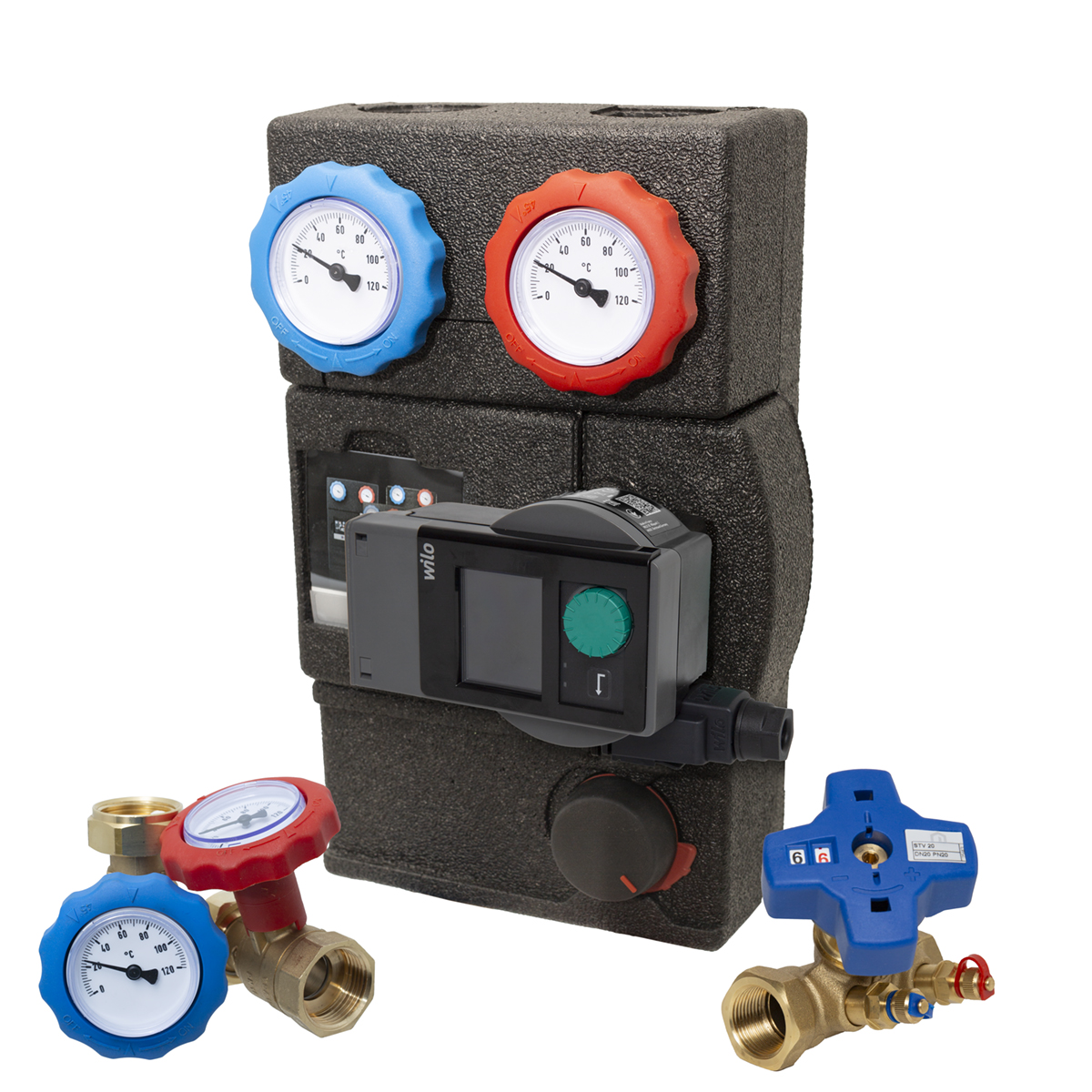

| Bild | GRB361, high res |
00_GRB361.jpg)
|

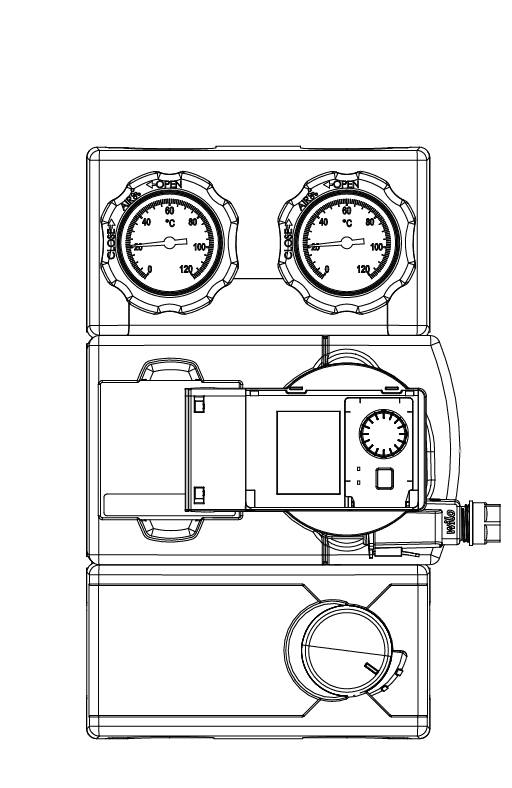

| 2D-bild | GRB3x1 |
|
| 3D-ritning (stp-fil) | GRB301, DN20 |
|
Relaterade material
Applikationer
Applikationer
Shuntgrupp utrustad med en shuntventil med 2-vägsfunktion. Shuntgruppen är avsedd för värmekretsar där det krävs ett konstant, sekundärt flöde och temperaturreglering.
