Shuntventil

VRG130

  • Superb reglering för bästa prestanda.
  • Marknadens lägsta interna läckage (< 0,05%).
  • Kompakt, flexibel och enkel att installera.
  • Lång livslängd och stor hållbarhet.
  • Perfekt matchning mellan ventilen och ESBE-ställdon.

Serie VRG130 är 3-vägsventiler som lämpar sig för blandning och fördelning. Ventilerna är tillverkade av högpresterande mässing vilket gör att de kan användas i värme- och kyl installationer. VRG-serien finns i DN15-50 och levereras med olika typer av anslutningar som passar de flesta rördimensioner. Ventilen lämpar sig perfekt för kombination med ESBEs ställdon och regleringar.

Produktsortiment

VRG131, Invändig gänga

Art.nr. Referens DN Kvs Anslutning A [mm] B [mm] C [mm] D [mm] E [mm] Vikt [kg] RSK-nr. Ersätter Anmärkning
11600100 VRG131 15 0,4 Rp ½” 36 72 32 50 36 0,40 4905428
11600200 VRG131 15 0,63 Rp ½” 36 72 32 50 36 0,40 4905429 11000200
11600300 VRG131 15 1 Rp ½” 36 72 32 50 36 0,40 4905430 11000300
11600400 VRG131 15 1,6 Rp ½” 36 72 32 50 36 0,40 4905431 11000400, 11000500
11600500 VRG131 15 2,5 Rp ½” 36 72 32 50 36 0,40 4905432 11000100
11600600 VRG131 15 4 Rp ½” 36 72 32 50 36 0,40 4905433
11600700 VRG131 20 2,5 Rp ¾” 36 72 32 50 36 0,43 4905434
11600800 VRG131 20 4 Rp ¾” 36 72 32 50 36 0,43 4905435 11000700
11600900 VRG131 20 6,3 Rp ¾” 36 72 32 50 36 0,43 4905436 11001100, 11050100
11601000 VRG131 25 6,3 Rp 1" 41 82 34 52 41 0,70 4905437 11001600
11601100 VRG131 25 10 Rp 1" 41 82 34 52 41 0,70 4905438 11002400, 11050200
11601200 VRG131 32 16 Rp 1¼” 47 94 37 55 47 0,95 4905439 11002700, 11050300
11603400 VRG131 40 25 Rp 1½” 53 106 44 62 53 1,68 4905504 11050400, 11601300
11603600 VRG131 50 40 Rp 2" 60 120 46 64 60 2,30 4905505 11050600, 11601400

VRG132, Utvändig gänga

Art.nr. Referens DN Kvs Anslutning A [mm] B [mm] C [mm] D [mm] E [mm] Vikt [kg] RSK-nr. Ersätter Anmärkning
11601500 VRG132 15 0,4 G ¾" 36 72 32 50 36 0,40 4905445
11601600 VRG132 15 0,63 G ¾" 36 72 32 50 36 0,40 4905446
11601700 VRG132 15 1 G ¾" 36 72 32 50 36 0,40 4905447
11601800 VRG132 15 1,6 G ¾" 36 72 32 50 36 0,40 4905448
11601900 VRG132 15 2,5 G ¾" 36 72 32 50 36 0,40 4905449
11602000 VRG132 15 4 G ¾" 36 72 32 50 36 0,40 4905450
11602100 VRG132 20 2,5 G 1" 36 72 32 50 36 0,43 4905451
11602200 VRG132 20 4 G 1" 36 72 32 50 36 0,43 4905452
11602300 VRG132 20 6,3 G 1" 36 72 32 50 36 0,43 4905453 11001300
11602400 VRG132 25 6,3 G 1¼" 41 82 34 52 41 0,70 4905454
11602500 VRG132 25 10 G 1¼" 41 82 34 52 41 0,70 4905455 11002600
11602600 VRG132 32 16 G 1½" 47 94 37 55 47 0,95 4905456 11002900
11603500 VRG132 40 25 G 2" 53 106 44 62 53 1,69 4905506 11602700
11603700 VRG132 50 40 G 2¼" 60 120 46 64 60 2,30 4905507 11602800

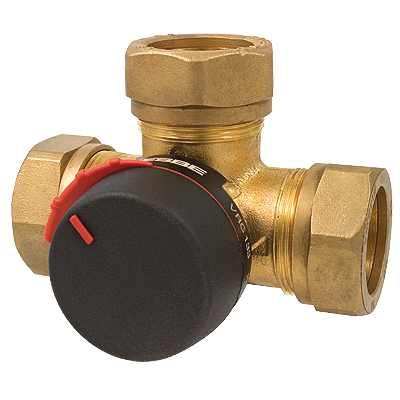

VRG133, Klämringskoppling

Art.nr. Referens DN Kvs Anslutning A [mm] B [mm] C [mm] D [mm] E [mm] Vikt [kg] RSK-nr. Ersätter
11602900 VRG133 20 4 KLK 22 mm 36 72 32 50 36 0,40 4905442
11603000 VRG133 20 6,3 KLK 22 mm 36 72 32 50 36 0,40 4905443 11002100
11603100 VRG133 25 10 KLK 28 mm 41 82 34 52 41 0,45 4905444 11002300

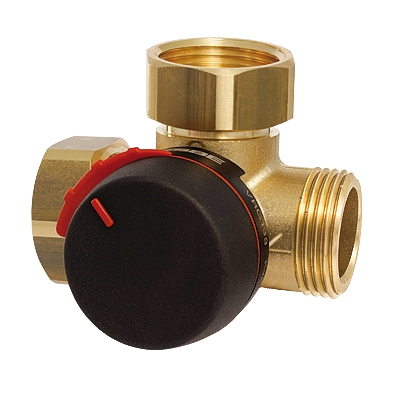

VRG138, Lekande mutter och utvändig gänga

Art.nr. Referens DN Kvs Anslutning A [mm] B [mm] C [mm] D [mm] E [mm] Vikt [kg] RSK-nr. Ersätter
11603800 VRG138 20 4 2x LM 1" + G 1" 36 72 32 50 36 0,56 4905608
11603900 VRG138 20 4 3x LM 1" 36 72 32 50 36 0,59 4905609
11604000 VRG138 20 6,3 2x LM 1" + G 1" 36 72 32 50 36 0,56 4905610
11604100 VRG138 20 6,3 3x LM 1" 36 72 32 50 36 0,59 4905611 11001500

VRG139, Pumpfläns och utvändig gänga

Art.nr. Referens DN Kvs Anslutning A [mm] B [mm] C [mm] D [mm] E [mm] Vikt [kg] Ersätter RSK-nr.
11604400 VRG139 20 2,5 PF 1½" + G 1" + G 1½" 47,5 112 32 50 51 0,82 11005500 4905617
11604500 VRG139 20 6,3 PF 1½" + G 1" + G 1½" 47,5 112 32 50 51 0,82 11005600 4905618
11604600 VRG139 20 8 PF 1½" + G 1" + G 1½" 47,5 112 32 50 51 0,82 11002000 4905619
Installationssupport

Installation av VRG130

Hur man monterar ställdon ARA600 på ventil VRGx00

Installationsexempel

Flöde genom VRGxx0-ventil

VRGxx0 ventil-flöde

Karakteristikdiagram, VRGxx0-ventiler

50% ventilläge i VRGxx0-ventiler

Drift

Drift
Avfräsningen på ventilaxeln pekar mot slidens mitt.

Installationsexempel

Installationsexempel
Mixing
Diverting

Dokument

Tekniska data

Tekniska data

Tryckklass: PN10
Vridmoment (vid nominellt tryck): DN15-32: < 3 Nm;
DN40-50: < 5 Nm
Läckage i % av flödet: Blandning: <0,05%;
Fördelning: <0,02%
Driftstryck: 1 MPa
max. Differentialtryckfall, Blandning: 100 kPa
max. Differentialtryckfall, Fördelning: 200 kPa
Stängningstryck: 200 kPa
Reglerområde Kv/Kv min, A-AB: 100
Konformitet:
Mediatemperatur, max. (kontinuerligt): +110 °C
Mediatemperatur, max. (temporärt): +130 °C
Mediatemperatur, min.: -10 °C
Anslutningar, Invändig gänga (Rp): EN 10226-1
Anslutningar, Utvändig gänga (G): ISO 228/1
Anslutningar, Klämringskoppling (KLK): EN 1254-2
Material, Ventilhus: Avzinkningshärdig mässing DZR
Material, Slid: Nötningsbeständig mässing
Material, Axel och lagring: PPS komposit
Material, O-ringar: EPDM

Konformitet

Konformitet
PED 2014/68/EU, artikel 4.3

Karakteristik

Karakteristik

Dimensionering

Dimensionering
Se Produktdatablad
Tillbehör och reservdelar

Reservdelar

Artnr. Referens Benämning Anmärkning RSK-nr. Produktdatablad Installationsanvisning
17006900 17006900 VRG802 ESBE VRG802 Insats DN15/20 4893358 download download
17006910 17006910 VRG802 ESBE VRG802 Insats DN25 4893359 download download
17006920 17006920 VRG802 ESBE VRG802 Insats DN32/40 4893360 download download
17006930 17006930 VRG802 ESBE VRG802 Insats DN40/50 4893361 download download
17006950 17006950 VRG802 ESBE VRG802 Insats DN50 4893363 download download
17006940 17006940 VRG803 ESBE VRG803 Ratt VRG/VRB 4893362 download download

Tillbehör

Artnr. Referens Benämning Anmärkning RSK-nr. Produktdatablad Installationsanvisning
16103800 16103800 VRI111 ESBE VRI111 Isolerskal DN 15/20 för isolering av ESBE ventilserie VRG100, VRG200, VRG300 och VRB100. DN 15/20 4908094 download download
16103900 16103900 VRI111 ESBE VRI111 Isolerskal DN25 för isolering av ESBE ventilserie VRG100, VRG200, VRG300 och VRB100. DN25 4908095 download download
16104000 16104000 VRI111 ESBE VRI111 Isolerskal DN32 för isolering av ESBE ventilserie VRG100, VRG200, VRG300 och VRB100. DN32 4908096 download download
16104100 16104100 VRI111 ESBE VRI111 Isolerskal DN40 för isolering av ESBE ventilserie VRG100, VRG200, VRG300 och VRB100. DN40 4908097 download download

Koppelsats KTD100

Artnr. Referens Benämning Anmärkning RSK-nr. Produktdatablad Installationsanvisning
36551700 36551700 KTD112 Koppelsats med utvändig gänga R ¾" för användning på utvändigt gängade ventiler G 1". Passar serie VRG132, VRG142, VRG232, VRG332 och VRB142. 4908098 download download
36551800 36551800 KTD112 Koppelsats med utvändig gänga R 1" för användning på utvändigt gängade ventiler G 1¼". Passar serie VRG132, VRG142, VRG232, VRG332 och VRB142. 4908102 download download
36551900 36551900 KTD112 Koppelsats med utvändig gänga R 1¼" för användning på utvändigt gängade ventiler G 1½". Passar serie VRG132, VRG142, VRG232, VRG332 och VRB142. 4908106 download download
36552000 36552000 KTD112 Koppelsats med utvändig gänga R 1½" för användning på utvändigt gängade ventiler G 2". Passar serie VRG132, VRG142, VRG232, VRG332 och VRB142. 4908107 download download
36552100 36552100 KTD112 Koppelsats med utvändig gänga R 2" för användning på utvändigt gängade ventiler G 2¼". Passar serie VRG132, VRG142, VRG232, VRG332 och VRB142. 4908108 download download

Adaptersatser

Artnr. Referens Benämning Anmärkning RSK-nr. Produktdatablad Installationsanvisning
16053700 16053700 VRG804 ESBE VRG804 Adaptersats ESBE-ventiler serie VRx utan handspak för reglering 90C. Serie 90C. Levereras med reglering. 5366525 download download
16053300 16053300 VRG801 ESBE VRG801 Adaptersats ESBE-ventiler serie VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Beställs separat. 5396212 download download
16000500 16000500 ARA803 ESBE ARA803 Adaptersats ESBE ventilserie VRx, MG, G, F, BIV, H, HG. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Levereras med ställdon eller reglering. 5366507 download download
Nedladdningsområde

Nedladdningsområde

Typ Förhandsgranska Ladda ner
Produktdatablad VRG130 download
Bruksanvisning VRG130 download
Certifikat Konformitetsdeklaration, VRG130 (en) download
Certifikat Konformitetsdeklaration UK CA, VRG130 (en) download
Certifikat Byggvarudeklaration BPD3, VRG130 download
Certifikat EAC-certifikat (RU) download
Сертификат UKRSEPRO-certifikat (UA) download
Godkännanden PZH-certifikat (PL) download
Bild VRG131, high res download
Bild VRG132, high res download
Bild VRG133, high res download
Bild VRG138_1, high res download
Bild VRG138_2, high res download
Bild VRG139, high res download
2D-bild VRG130 download
2D-bild VRG138 download
2D-bild VRG139 download
3D-ritning (stp-fil) VRG131, DN15 download
3D-ritning (stp-fil) VRG132, DN15 download
3D-ritning (stp-fil) VRG131, DN20 download
3D-ritning (stp-fil) VRG132, DN20 download
3D-ritning (stp-fil) VRG133, DN20 download
3D-ritning (stp-fil) VRG138, DN20 download
3D-ritning (stp-fil) VRG139, DN20 download
3D-ritning (stp-fil) VRG131, DN25 download
3D-ritning (stp-fil) VRG132, DN25 download
3D-ritning (stp-fil) VRG133, DN25 download
3D-ritning (stp-fil) VRG131, DN32 download
3D-ritning (stp-fil) VRG132, DN32 download
3D-ritning (stp-fil) VRG131, DN40 download
3D-ritning (stp-fil) VRG132, DN40 download
3D-ritning (stp-fil) VRG131, DN50 download
3D-ritning (stp-fil) VRG132, DN50 download
Applikationer

Applikationer

Kylsystem med 3-vägsreglering och cirkulation.

Effektiv laddning av ackumulatortank med elektrisk reglering.

Inom-/utomhusreglerad golvvärme med flera zoner.

Värmesystem med 3 -vägsreglering och lokal cirkulationspump.

Radiatorkrets med flera golvvärmezoner.

Värmesystem med 2 -vägsreglering och variabelt flöde.

Kylsystem med 2-vägsreglering och variabelt flöde.

Indirekt temperaturreglering av varmvatten med tappvatten-reglering CRS130.

Värmesystem med 3-vägsreglering.

Ventilreglerad radiatorkrets.

Värmesystem med radiatorkrets och golvvärme.

3-vägsventil tillsammans med reglering för radiatorkrets.

Konstanttemperaturreglerad golvvärme med flera zoner.

Värmesystem med fristående radiatorkrets och golvvärme.

Radiatorkrets tillsammans med en golvvärmezon.

Indirekt temperaturreglering av tappvarmvatten med reglering CRS130 och flödesbegränsningsventil VTF320

Tappvarmvattenreglering och reglering av golvvärme för system med fjärrvärme.

Värmesystem med fristående radiatorkrets och golvvärme.

Värmesystem med 3 -vägsreglering och lokal cirkulationspump.

Värmesystem med 2 -vägsreglering och lokal cirkulationspump.

Värmesystem med radiatorkrets och golvvärme.

3-vägs ventilreglerad radiatorkrets.
