Ställdon

ARA600, 3-punkt

  • Tillförlitlig och tyst drift.
  • Sortiment för alla behov.
  • Perfekt matchning mellan ställdonet och ESBE-ventilen.
  • Extrabrytare finns.
Serie ARA600 med 3-punktssignal (öppna/stäng) lämpar sig för blandning tillsammans med ventiler som VRG130 och VRB140. I de här applikationerna kan valfri position i ställdonets arbetsområde användas för att få önskad blandningsnivå. Det kompakta ställdonet har utformats för användning med de vridande styrdonen DN 15-50 och har ett arbetsområde på 90°. Serien kan enkelt handmanövreras med hjälp av drag-och-vrid-ratten på kåpans framsida. En extrabrytare, tillgänglig som förmonterad eller som tillbehör som beställs separat, och som enkelt kan ställas in i valfri position via en unik lösning.
Produktsortiment

ARA600, 3-punkt 230 V

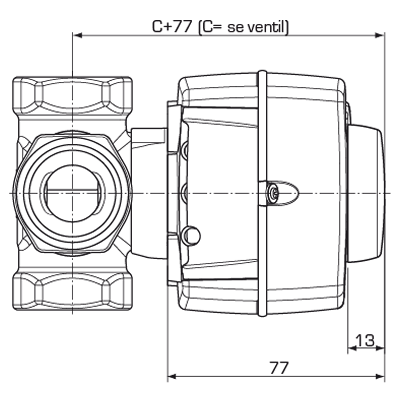

Byggmått för ställdon serie ARA600 med ESBE shuntventiler serie VRG100, VRG200, VRG300, VRB100 och VRH100
Art.nr. Referens Spänning [V AC] Gångtid 90° [s] Styrsignal Vridmoment [Nm] RSK-nr. Anmärkning
12101100 ARA641 230 30 3-punkt SPDT 6 5396176
12101600 ARA642 230 30 3-punkt SPDT 6 5396181 1) Med förmonterad extrabrytare
12101200 ARA651 230 60 3-punkt SPDT 6 5396177 Ersätter 12001000
12101700 ARA652 230 60 3-punkt SPDT 6 5396182 1) Med förmonterad extrabrytare. Ersätter 12001100
12101300 ARA661 230 120 3-punkt SPDT 6 5396178 Ersätter 12001400
12101800 ARA662 230 120 3-punkt SPDT 6 5396183 1) Med förmonterad extrabrytare. Ersätter 12001500
12101400 ARA671 230 240 3-punkt SPDT 6 5396179 Ersätter 12002000
12101900 ARA672 230 240 3-punkt SPDT 6 5396184 1) Med förmonterad extrabrytare. Ersätter 12002300
12101500 ARA691 230 120/240/480/1200 3-punkt SPDT 6 5396180 Ersätter 12002100, 12003000

ARA600, 3-punkt 24 V

Byggmått för ställdon serie ARA600 med ESBE shuntventiler serie VRG100, VRG200, VRG300, VRB100 och VRH100
Art.nr. Referens Spänning [V AC] Gångtid 90° [s] Styrsignal Vridmoment [Nm] RSK-nr. Anmärkning
12100100 ARA643 24 30 3-punkt SPDT 6 5396186
12100200 ARA653 24 60 3-punkt SPDT 6 5396187
12100700 ARA654 24 60 3-punkt SPDT 6 5396192 1) Med förmonterad extrabrytare
12100300 ARA663 24 120 3-punkt SPDT 6 5396188 Ersätter 12000100
12100800 ARA664 24 120 3-punkt SPDT 6 5396193 1) Med förmonterad extrabrytare. Ersätter 12000500
12100400 ARA673 24 240 3-punkt SPDT 6 5396189 Ersätter 12000800
12100500 ARA693 24 120/240/480/1200 3-punkt SPDT 6 5396190
Installationssupport

Manuell och automatisk drift, ARA600

ARA600 monterad på VRG130, fördel gentemot 3MG

Hur man monterar ställdon ARA600 på ventil 3MG

Hur man monterar ställdon ARA600 på ventil VRGxx0

Tekniska data

Tekniska data

Nätspänning: 24 ± 10% V AC, 50 Hz;
230 ± 10% V AC, 50 Hz
Effektförbrukning: 24V: 3 VA;
230V: 5 VA
Kapslingsklass: IP41
Skyddsklass: II
Vridmoment: Se dimensionstabell
Klassificering extrabrytare: 6(3) A 250 V AC
Vikt: 0.4 kg
Omgivningstemperatur, max.: +55 °C
Omgivningstemperatur, min.: -5 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Elkoppling

Se Bruksanvisning
Tillbehör och reservdelar

Adaptersatser

Artnr. Referens Benämning Anmärkning RSK-nr. Installationsanvisning
16000500 16000500 ARA803 ESBE ARA803 Adaptersats ESBE ventilserie VRx, MG, G, F, BIV, H, HG. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Levereras med ställdon eller reglering. 5366507 download
16000800 16000800 ARA806 ESBE ARA806 Adaptersats Honeywell Centra Corona-ventiler, serie V5433A, V5433G, V5442A, V5442G. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. 5366512 download
16000900 16000900 ARA808 ESBE ARA808 Adaptersats Lovato-ventiler. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. 5366513 download
16000600 16000600 ARA805 ESBE ARA805 Adaptersats Meibes-ventiler. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. 5366510 download
16001000 16001000 ARA809 ESBE ARA809 Adaptersats PAW-ventiler. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. 5366514 download
16000700 16000700 ARA807 ESBE ARA807 Adaptersats Watts-ventiler. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. 5366511 download
16001100 16001100 ARA810 ESBE ARA810 Adaptersats WITA-ventiler Minimix, Maximix, H10, H9GG, H9MS Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. 5366515 download

Reservdelar

Artnr. Referens Benämning Anmärkning RSK-nr. Installationsanvisning
17050600 17050600 ARA902 ESBE ARA902 Ratt ARA600 5366528 download

Tillbehör

Artnr. Referens Benämning Anmärkning RSK-nr. Installationsanvisning
16200700 16200700 ARA801 ESBE ARA801 Extrabrytarsats ARA600. 5366527 download
Nedladdningsområde

Nedladdningsområde

Applikationer

Applikationer

Kylsystem med 3-vägsreglering och cirkulation.

Värmesystem med 3 -vägsreglering och lokal cirkulationspump.

Värmesystem med 2 -vägsreglering och variabelt flöde.

Kylsystem med 2-vägsreglering och variabelt flöde.

Värmesystem med 3-vägsreglering.

4-vägs ventilreglerad radiatorkrets.

System med både värme och kyla.

Värmesystem med 3 -vägsreglering och lokal cirkulationspump.

Värmesystem med 2 -vägsreglering och lokal cirkulationspump.

3-vägs ventilreglerad radiatorkrets.
