Shuntventil
4F
- Superb reglering för bästa dubbelshuntprestanda upp till 6 bar (PN6).
- Stort utbud av storlekar upp till DN100.
- Lång livslängd och stor hållbarhet.
- Perfekt matchning mellan ventilen och ESBE-ställdon.
Serie 4F är 4-vägsventiler med flänsanslutning PN6, lämpliga för användning enligt dubbelshuntprincipen upp till 6 bar. Ventilerna är tillverkade av högpresterande gjutjärn vilket gör att de kan användas i värme- och kylinstallationer. 4F-serien finns i DN40-100 och levereras med en PN6-fläns som passar rördimensioner för PN6-fläns. Ventilen lämpar sig perfekt för kombination med ESBEs ställdon och regleringar.
Produktsortiment
4F, Fläns
| Art.nr. | Referens | DN | Kvs | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Vikt [kg] | RSK-nr. |
| 11101800 | 4F 40 | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | Ø15 (4x) | 8,2 | 4908224 |
| 11101900 | 4F 50 | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | Ø15 (4x) | 11,0 | 4908232 |
| 11102000 | 4F 65 | 65 | 90 | 100 | 200 | 50 | 92 | 130 | 160 | Ø15 (4x) | 12,2 | 4908240 |
| 11102100 | 4F 80 | 80 | 150 | 120 | 240 | 65 | 108 | 150 | 190 | Ø18 (4x) | 20,0 | 4908257 |
| 11102200 | 4F 100 | 100 | 225 | 132 | 265 | 81 | 124 | 170 | 210 | Ø18 (4x) | 25,0 | 4908265 |
Installationssupport

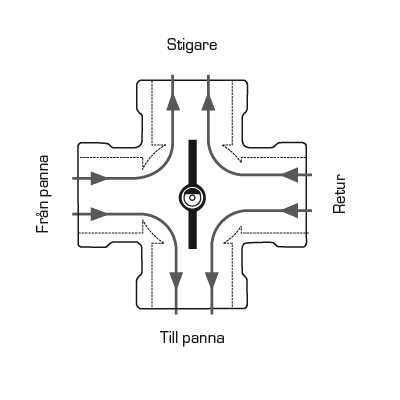

Drift
Installationsexempel
Dokument
| Namn | Ladda ner |
| Bruksanvisning 4F |
|
Tekniska data
Tekniska data
| Tryckklass: | PN6 |
| Läckage i % av flödet: | Blandning: max 1,5; Fördelning: max. 1,0 |
| max. Differenstryckfall: | DN 20-50, max.: 50 kPa; DN 65-150, max.: 30 kPa |
| Reglerområde Kv/Kv min: | 100 |
| Anslutningar: | Fläns enligt EN 1092-2 |
| Media, Värmevatten: | enligt VDI2035 |
| Media, Vatten-/glykolblandningar: | max. 50 % |
| Media, Vatten/etanol-blandningar: | max. 28 % |
| Mediatemperatur, max.: | +110 °C |
| Mediatemperatur, min.: | -10 °C |
| Material, Ventilhus: | Gjutjärn, EN-JL 1030 |
| Material, Slid: | Mässing CW 614N och rostfritt stål |
| Material, Lagring: | Mässing DZR, CW 602N |
| Material, Lock: | Gjutjärn |
| Material, O-ringar: | EPDM |
Konformitet
SI 2016 Nr. 1105 (UK)
Karakteristik
Dimensionering
Tillbehör och reservdelar
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
17000300 | ESBE Skarvsats Nr. 1 (DN 20-65) | 4905023 | |
||
 |
17000400 | ESBE Skarvsats Nr. 2 (DN 80-150) | 4893332 | |
||
 |
17003100 | V2A | ESBE V2A Insats | 4F DN32-40, 4G DN50 (F432-440, G451) | 4893341 | |
|
17003400 | V4 | ESBE V4 Insats | 4F DN80 (F480) | 4893343 | |
|
17003500 | V5 | ESBE V 5 Insats | 4F DN100-125 (F4100-4125) | 4893344 | |
 |
98080120 | ESBE Handtag | Ersätter ratt art.nr. 17007500 och spak art.nr. 98360010 | 4893372 | |
Adaptersatser
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
16051300 | 900 | ESBE 900 Adaptersats ESBE-ventiler serie MG, G, F, BIV, T, TM, H, HG. | Serie 90, CRA120, CRC120. Levereras med ställdon eller reglering. | 5366516 | |
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | 4F |
|
| Bruksanvisning | 4F |
|
| Certifikat | Konformitetsdeklaration, 4F (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, 4F (en) |
|
| Certifikat | Byggvarudeklaration BPD3, 4F |
|
| Certifikat | EAC-certifikat (RU), 4F |
|
| Certifikat | UKRSEPRO-certifikat (UA), 4F |
|
| Bild | 4F, high res |
|
| 2D-bild | 4F |
|
| 3D-ritning (stp-fil) | 4F, DN32 |
|
| 3D-ritning (stp-fil) | 4F, DN40 |
|
| 3D-ritning (stp-fil) | 4F, DN50 |
|
| 3D-ritning (stp-fil) | 4F, DN65 |
|
| 3D-ritning (stp-fil) | 4F, DN80 |
|
| 3D-ritning (stp-fil) | 4F, DN100 |
|
| 3D-ritning (stp-fil) | 4F, DN125 |
|
| 3D-ritning (stp-fil) | 4F, DN150 |
|
