Laddventil

VTC300

  • Exakt styrning av returvattentemperaturen.
  • Enkel installation. Ingen injusteringsventil behövs.
  • Enkelt men vanligtvis inte nödvändigt underhåll.
Serie VTC300 är en kompakt och exakt laddventil som används för fastbränslepannor på upp till 30 kW. Laddventilen ser till att pannan snabbt kommer upp i hög förbränningstemperatur för att ge lägsta möjliga utsläpp. Framför allt ser laddventilerna till att returtemperaturen till pannan hålls hög och garanteras under hela förbränningscykeln, vilket ger en högre panneffektivitet, minskad tjärbildning och utökad livslängd för pannan.
Produktsortiment

VTC311, Invändig gänga

Art.nr. Referens DN Kvs Öppnings­temperatur Anslutning A [mm] B [mm] C [mm] D [mm] Vikt [kg] RSK-nr.
51000100 VTC311 20 3,2 45 ± 2°C Rp 3/4" 70 42 42 46 0,53 6861863
51000200 VTC311 20 3,2 55 ± 2°C Rp ¾" 70 42 42 46 0,53 6861864
51000300 VTC311 20 3,2 60 ± 2°C Rp ¾" 70 42 42 46 0,53 6861865

VTC312, Utvändig gänga

Art.nr. Referens DN Kvs Öppnings­temperatur Anslutning A [mm] B [mm] C [mm] D [mm] Vikt [kg] RSK-nr.
51000800 VTC312 15 2,8 45 ± 2° G ¾" 70 42 42 46 0,48 6861868
51000900 VTC312 15 2,8 55 ± 2°C G ¾" 70 42 42 46 0,48 6861869
51001000 VTC312 15 2,8 60 ± 2°C G ¾" 70 42 42 46 0,48 6861870
51001500 VTC312 20 3,2 45 ± 2°C G 1" 70 42 42 46 0,51 6861873
51001600 VTC312 20 3,2 55 ± 2°C G 1" 70 42 42 46 0,51 6861874
51001700 VTC312 20 3,2 60 ± 2°C G 1" 70 42 42 46 0,51 6861875

VTC317, Pumpfläns och utvändig gänga

Art.nr. Referens DN Kvs Öppnings­temperatur Anslutning A [mm] B [mm] C [mm] D [mm] Vikt [kg] RSK-nr.
51002200 VTC317 20 3,2 45 ± 2°C PF 1½", G 1" 75 42 42 57 0,57 6861878
51002300 VTC317 20 3,2 55 ± 2°C PF 1½", G 1" 75 42 42 57 0,57 6861879
51002400 VTC317 20 3,2 60 ± 2°C PF 1½", G 1" 75 42 42 57 0,57 6861880

VTC318, Lekande mutter och utvändig gänga

Art.nr. Referens DN Kvs Öppnings­temperatur Anslutning A [mm] B [mm] C [mm] D [mm] Vikt [kg] RSK-nr.
51002900 VTC318 20 3,2 45 ± 2°C LM 1", G 1" 70 42 42 46 0,49 6861883
51003000 VTC318 20 3,2 55 ± 2°C LM 1", G 1" 70 42 42 46 0,49 6861884
51003100 VTC318 20 3,2 60 ± 2°C LM 1", G 1" 70 42 42 46 0,49 6861885
Installationssupport

Byt termostaten i VTC300

Installationsexempel

Installationsexempel
Blandning
Fördelning

Dokument

Tekniska data

Tekniska data

Tryckklass: PN10
Differenstryck, max.: Blandning: 100 kPa;
Fördelning: 30 kPa
Läckage A-AB: Dropptät
Läckage B–AB: max. 3 % av Kvs
Reglerområde: 100
Konformitet:





Mediatemperatur, max.: +100 °C
Mediatemperatur, min.: 0 °C
Anslutningar, invändig gänga: EN 10226-1
Anslutningar, utvändig gänga: ISO 228/1
Material, Ventilhus och övriga vätskeberörda metalldelar: Mässing DZR, CW 625N (avzinkningshärdig)

Konformitet

Konformitet
PED 2014/68/EU, artikel 4.3

Kopplingsbild

Kopplingsbild

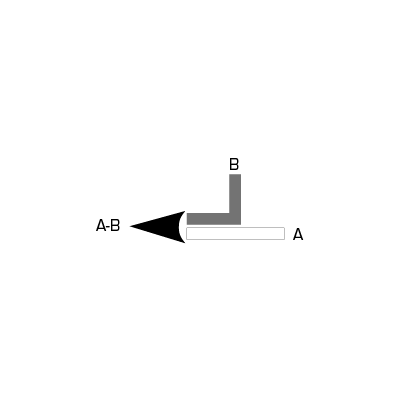

Blandning

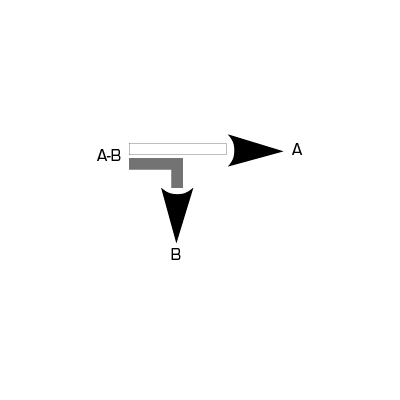

Fördelning

Dimensionering

se Produktdatablad
Tillbehör och reservdelar

Tillbehör

Artnr. Referens Benämning Anmärkning RSK-nr. RSK-nr.
57000100 57000100 VTC931 ESBE VTC931 Termostat 45°C 6229058 6229058
57000200 57000200 VTC931 ESBE VTC931Termostat 55°C 6229059 6229059
57000300 57000300 VTC931 ESBE VTC931 Termostat 60°C Laddventil VTC317 6229060 6229060
57000400 57000400 VTC931 ESBE VTC931 Termostat 70°C 6229061 6229061
57000500 57000500 VTC931 ESBE VTC931 Termostat 80°C 6229062 6229062

Reservdelar

Artnr. Referens Benämning Anmärkning RSK-nr. RSK-nr.
57000600 57000600 VTC931 ESBE VTC931 Termostat, 42°C 6229063 6229063
Nedladdningsområde

Nedladdningsområde

Typ Förhandsgranska Ladda ner
Produktdatablad VTC300 download
Bruksanvisning VTC300 download
Certifikat Konformitetsdeklaration, VTC300 (en) download
Certifikat Konformitetsdeklaration UK CA, VTC300 (en) download
Certifikat Byggvarudeklaration BPD3, VTC300 download
Certifikat EAC-certifikat (RU) download
Certifikat UKRSEPRO-certifikat (UA) download
Bild VTC311, high res download
Bild VTC312, high res download
Bild VTC317, high res download
Bild VTC318, high res download
2D-bild VTC310 download
2D-bild VTC317 download
Applikationer

Applikationer

Effektiv laddning av ackumulatortank med valfri cirkulationspump.
