Contrôleur
CRA200
- Régulateur de température constante
- Logiciel Intelligent ESBE Smart Software & Système Auto-Adaptatif
- Faible niveau de bruit
- Régulation fiable et précise
- Peut évoluer en régulateur en fonction de la température extérieure
- Peut évoluer en régulateur de température ambiante
- Peut évoluer en régulateur de température combiné (températures ambiante et extérieure)
- Peut évoluer en commande de pompe (ON/OFF)
- avec commande de pompe PWM
- Commande à distance possible via une sonde d’ambiance (accessoire)
Le CRA200 est un régulateur de température constante, avec moteur intégré, conçu pour les vannes rotatives ESBE de la série VRG.
Les régulateurs de la série CRA200 embarquent le logiciel intelligent d’ESBE (ESBE Smart Software) ainsi que le Système Auto-Adaptatif, qui augmentent non seulement les performances du dispositif, mais permettent également au régulateur d’évoluer en un principe de fonctionnement par contrôle de température à l’extérieur, par compensation de la météo ou de la température combinée. Lorsqu’une commande à distance est requise, une sonde d’ambiance peut être connectée pour les réglages.
Le contrôleur CRA200 est disponible en version avec commande de pompe PWM.
Gamme de produits
CRA200
| Réf. | Référence | Tension [V CA] | Plage de température [°C] | Couple [Nm] | Poids [kg] | Remplace | Note |
| 12721100 | CRA211 | 230 | 5 ‒ 95 | 6 | 0,5 | 12720100 | |
| 12721500 | CRA215 | 230 | 5 ‒ 95 | 6 | 0,5 | 12720500 | Transformateur avec bouchon UK |
| 12721700 | CRA217 | 230 | 5 ‒ 95 | 6 | 0,5 | avec commande de pompe PWM |
Assistance au montage
Installation du régulateur ESBE – CRA200
Commande manuelle et automatique, CRA200
Changer le sens d’ouverture – Régulateurs ESBE (CRx200)
Changer la température de consigne – Régulateurs ESBE (CRx200)
Changer la température maximale/minimale départ chaudière – Régulateurs ESBE (CRx200)
Utiliser votre sonde d'ambiance comme une télécommande - Régulateur ESBE CRA200
Activation externe de T2 – Régulateurs ESBE (CRx200)
Installer le module radio pour la communication sans fil – Régulateur ESBE CRA200
Mettre à niveau votre régulateur ESBE – CRA200 vers CRB200
Mettre à niveau votre régulateur ESBE – CRA200 vers CRC200
Mettre à niveau votre régulateur ESBE – CRA200 vers CRD200
Exemples de montage

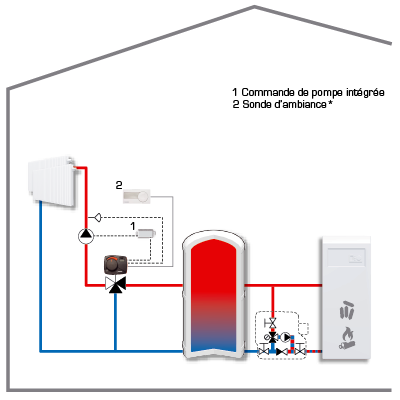

Cette application montre comment assurer une température constante au niveau du circuit de chauffage. Le régulateur CRA200 régule et maintient la température de consigne de départ chaudière. Le réglage de la température de départ chaudière peut être effectué via la sonde d’ambiance CRB912 (fonction commande à distance). La pompe du circuit de chauffage sera contrôlée par la fonction de la commande de pompe PWM.

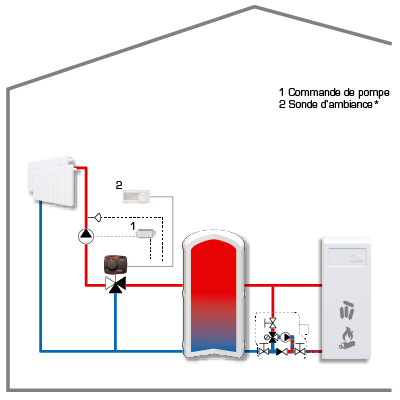

Cette application montre comment assurer une température constante au niveau du circuit de chauffage. Le régulateur CRA200 régule et maintient la température de consigne de départ chaudière. Le réglage de la température de départ chaudière peut être effectué via la sonde d’ambiance CRB912 (fonction commande à distance). La pompe du circuit de chauffage sera arrêtée via la commande de pompe CRA913 une fois la vanne en position fermée - aucun apport de chaleur exigé.
Documents
Caractéristiques techniques
Caractéristiques techniques
| Sondes : | Sonde de température type NTC |
| Indice de protection : | IP41 |
| Classe de protection : | II |
| Alimentation électrique : | 230 ± 10% V CA, 50 Hz |
| Consommation électrique : | 10 VA |
| Couple : | 6 Nm |
| Classe des contrôles de température ErP : | N/A |
| Contribution de l’efficacité énergétique : | N/A |
| Temps de course le plus rapide : | 30 s |
| Signal de commande de pompe PWM | État de résistance de sortie activée : 530 Ω |
| État de résistance de sortie désactivée : 10 kΩ | |
| Résistance de charge recommandée : ≥ 1,5 kΩ | |
| Plage de tension désactivée : 0,0 – 1,0 V CC | |
| Plage de tension activée déchargée : 8,5 – 12,7 V CC | |
| Plage de tension activée @ charge 1,5 kΩ : 5,6 – 12,7 V CC | |
| Pièces fournies : | • Régulateur avec moteur intégré |
| • Sonde de température départ chaudière | |
| • Adaptateur UE 230 V | |
| Plage de températures, Sonde de température départ chaudière : | de +5 à +95 °C |
| Température ambiante, maxi : | +55 °C |
| Température ambiante, mini : | -5 °C |
Conformité
EMC 2014/30/EU
RoHS3 2015/863/EU
Branchement
Accessoires et pièces détachées
Kits d'adaptation
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
16000500 | ARA803 | ESBE ARA803 Kit adaptateur Vannes ESBE séries VRx, MG, G, F, BIV, H, HG. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Kit adaptateurVannes Meibes. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Kit adaptateur Vannes Watts. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Kit adaptateur Vannes Honeywell Centra Corona, séries V5433A, V5433G, V5442A, V5442G. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Kit adaptateur Vannes Lovato. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Kit adaptateur Vannes PAW. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Kit adaptateur Vannes WITA Minimix, Maximix, H10, H9GG, H9MS | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
Options
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
16200700 | ARA801 | ESBE ARA801, kit contact auxiliaire ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Module de commande de pompe, On/Off | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Module de communication radio, sans fil | |
|
Pièces détachées
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
17053100 | CRA911 | ESBE CRA911 Sonde de départ, 5m câble | |
|
|
 |
17053200 | CRA911 | ESBE CRA911 Capteur de conduit d’alimentation et de retour | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Unité d'ambiance, câble | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Unité d'ambiance, sans fil | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Câble de communication, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Sonde extérieure | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Bouchon UK 230V-12V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Bouchon EU 230V-12V | |
|
