Groupe hydraulique, fonction de melange
GRF100
- Contrôle parfait grâce aux caractéristiques de la vanne progressive
- Pompe de 180 mm prête à fonctionner – vous êtes libre de sélectionner le fabricant de pompe de votre choix
- Commandez le système manuellement, via le servomoteur, voire le contrôleur
- Coque d’isolation réglable, de qualité supérieure
Le groupe hydraulique de mélange de la série GRF100 ESBE est conçu pour les circuits de chauffage nécessitant le contrôle du débit et de la température. Équipé de deux vannes d'arrêt avec thermomètres, d'un clapet anti-retour et d'une coque d'isolation de qualité supérieure. Le groupe hydraulique GRF100 est fourni avec la vanne de mélange rotative progressive à 3 voies, ce qui permet de garantir un faible risque de surdimensionnement et les meilleures performances de régulation, indépendamment du débit.
Le groupe hydraulique GRF100 ESBE est prêt à fonctionner avec les pompes de 180 mm. La coque d’isolation au réglage astucieux permet de s’assurer que la pompe sera bien isolée et ce, quel que soit le type de pompe. Choisissez le meilleur système de contrôle et sélectionnez l’un des servomoteurs ou contrôleurs dans le programme ESBE.
Gamme de produits
GRF1x1
| Réf. | Référence | DN | Raccord I | Raccord J | Poids [kg] | Note |
| 61240100 | GRF111 | 25 | G 1" | G 1½" | 3,4 | |
| 61241100 | GRF121 | 25 | G 1" | G 1½" | 3,8 | 230V, 3 point control signal ARA661 |
Assistance au montage
Exemples de montage
Documents
| Nom | Télécharger |
| Instrucciones de instalación GRF100 |
|
Caractéristiques techniques
Caractéristiques techniques
| Classe de pression : | PN 10 |
| Pression de service : | 1,0 MPa |
| Isolation : | EPP λ 0,036 W/mK |
| Fluides, Eau de chauffage : | en conformité avec VDI2035 |
| Fluides, Mélanges eau / glycol : | max. 50 % (pour les mélanges de plus de 20 %, les données de la pompe doivent être vérifiées) |
| Température du liquide, max.* : | +110 °C |
| Température du liquide, min.* : | 0 °C |
| Température ambiante, GRF111* : | min. 0°C, max. +60°C |
| Température ambiante, GRF121* : | min. 0°C, max. +55°C |
| *Température du liquide/Température ambiante, max.°C/min.°C : | tenir compte des données de la pompe choisie |
| Raccordements, Filetage intérieur (G) : | ISO 228/1 |
| Raccordements, Filetage extérieur (G) : | ISO 228/1 |
| Matériau, en contact avec l'eau |
Composition : Laiton, fonte, acier Matériau des garnitures d'étanchéité : PTFE, fibre d'aramide, EPDM |
Vanne intégrée
| ESBE VRG432, DN20-8 | |
| Chute de pression différentielle max. : | 100 kPa (1 bar) |
| Pression de fermeture : | 200 kPa (2 bar) |
| Taux de fuite en % du débit : | <0,05%* |
| *: | Pression différentielle 100kPa (1 bar) |
Servomoteur intégré
| ESBE ARA661 | |
| Signal de commande: | 3 points SPDT |
| Alimentation électrique : | 230 ± 10% V AC, 50Hz |
| Consommation électrique : | 5 VA |
| Temps de course 90° : | 120 s |
| Indice de protection : | IP41 |
| Classe de protection : | II |
Conformité
SI 2016 n° 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 N° 1091
SI 2012 N° 3032
SI 2010 n° 2617
Caractéristiques
Accessoires et pièces détachées
Options
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
66001100 | GMA411 | ESBE GMA411 Séparation hydraulique pour 1 groupe hydraulique | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Collecteur pour 2 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Collecteur pour 3 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Collecteur pour 4 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Collecteur pour 5 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Collecteur pour 2 groupes, avec la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Collecteur pour 3 groupes, avec la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
Pièces détachées
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
67000700 | GSP912 | ESBE GSP912 Kit adaptateur VRG&ARA | DN20-DN32 | |
|
 |
67006100 | GSP961 | ESBE GSP961 Servomoteur ARA661 120s 230V 3p QF | |
|
|
 |
67000600 | GSP903 | ESBE GSP903 Set thermomètres, 2pcs / colis | |
|
|
 |
67003400 | GSP911 | ESBE GSP911 Vanne à boisseau sphérique DN 25 avec thermomètre, 2 pcs/colis | DN25 | |
|
 |
67002000 | GSP910 | ESBE GSP910 Coque d'isolation pour Groupes Hydrauliques FLEXI | |
|
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | GRF100 |
|
| Instructions pour l'installation | GRF100 (de, en, fr, it, pl, ru, sv) |
|
| Instructions pour l'installation | GRF100 (si) |
|
| Certificat | Déclaration de conformité, GRF111 (en) |
|
| Certificat | Déclaration de conformité, GRF121 (en) |
|
| Certificat | Déclaration de conformité UKCA, GRF111 (en) |
|
| Certificat | Déclaration de conformité UKCA, GRF121 (en) |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, GRF100 (en) |
|
| Certificat | EAC Certificat (RU), GRF100 |
|
| Certificat | UKRSEPRO Certificat (UA), GRF100 |
|
| Image | GRF111, haute résolution |
|
| Image | GRF121, haute résolution |
|

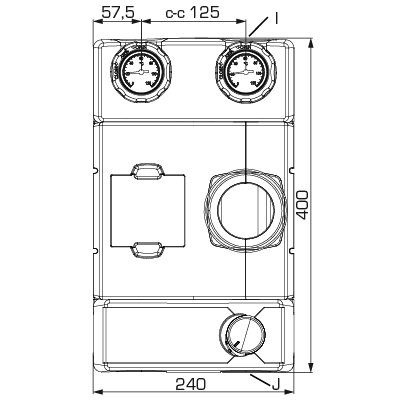

| Image 2D | GRF111 |
|

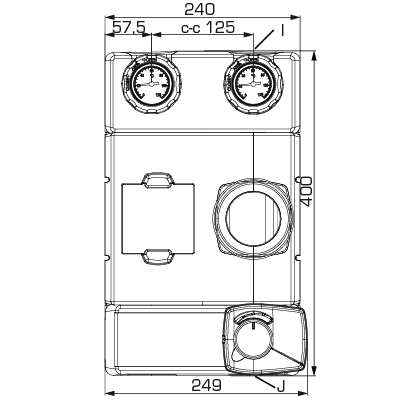

| Image 2D | GRF121 |
|
| Plan 3D (fichier .stp) | GRF111, DN25 |
|
| Plan 3D (fichier .stp) | GRF121, DN25 |
|
