Vanne de mélange

VRG330

  • Une régulation exceptionnelle pour les meilleures performances de mélange haut débit et de dérivation.
  • Fuite interne la plus faible du marché (<0,05%).
  • Format compact, polyvalence, installation facile.
  • Résistance et durabilité.
  • Parfaite adéquation entre la vanne et les servomoteurs ESBE.
Les vannes de la série VRG330 sont des vannes adaptées aux applications de mélange haut débit ou de dérivation. D'une manière générale, le fonctionnement des vannes de la série VRG330 est identique à celles de la série VRG130 sauf en ce qui concerne la compatibilité aux débits élevés. Les vannes sont fabriquées en laiton hautes performances permettant leur utilisation dans les installations de chauffage ou de refroidissement. La série VRG est disponible en DN15-50 et proposée avec différents types de raccords pour s'adapter à la plupart des dimensions de conduits. La vanne se combine parfaitement avec les servomoteurs et contrôleurs ESBE.
Gamme de produits

VRG331, Filetage intérieur

VRG330 front_A-01.png
VRG330 side_A-01.png
Réf. Référence DN Kvs ■ - ▲ Kvs ■ - ● Raccord A [mm] B [mm] C [mm] D [mm] Poids [kg] Note Remplace
11700100 VRG331 20 13 8 Rp ¾" 36 72 32 50 0,43
11700200 VRG331 25 17 10 Rp 1" 41 82 34 52 0,70
11700300 VRG331 32 32 20 Rp 1¼" 47 94 37 55 0,95
11701100 VRG331 40 45 30 Rp 1½" 53 106 44 62 1,65 11700400
11701300 VRG331 50 65 40 Rp 2" 60 120 46 64 2,28 11700500

VRG332, Filetage extérieur

VRG330 front_A-01.png
VRG330 side_A-01.png
Réf. Référence DN Kvs ■ - ▲ Kvs ■ - ● Raccord A [mm] B [mm] C [mm] D [mm] Poids [kg] Note Remplace
11700600 VRG332 20 13 8 G 1" 36 72 32 50 0,43
11700700 VRG332 25 17 10 G 1¼" 41 82 34 52 0,70
11700800 VRG332 32 32 20 G 1½" 47 94 37 55 0,95
11701200 VRG332 40 45 30 G 2" 53 106 44 62 1,66 11700900
11701400 VRG332 50 65 40 G 2¼" 60 120 46 64 2,28 11701000
Assistance au montage

Installer la vanne 3 voies ESBE - VRG330

Film: How to install ARA600 actuator on VRG valve (en)

Exemples de montage

Caractéristiques, vannes VRGxx0 (en)

Comment régler la vanne 3 voies ESBE en position 50 % ouverte (VRG)

Kit intérieur de réparation des vannes rotatives VRG et VRB - ESBE

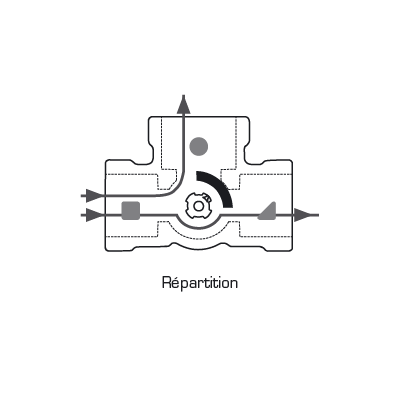

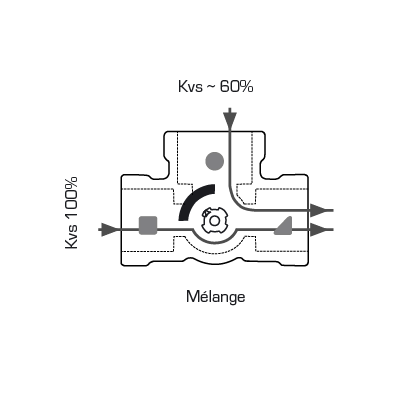

Utilisation

Utilisation
Le côté plat de l'axe est tourné vers la position de la douille

Exemples de montage

Exemples de montage

Documents

Caractéristiques techniques

Caractéristiques techniques

Classe de pression : PN10
Couple (à une pression nominale): DN20-32 : < 3 Nm;
DN40-50 : < 5 Nm
Taux de fuite en % du débit : <0,05
Pression de service : 1 MPa
Maxi. Pression différentielle, Mélange : 100 kPa
Maxi. Pression différentielle, Répartition : 200 kPa
Pression de fermeture : 200 kPa
Plage de réglage Kv/Kv mini, A-AB : 100
Fluides, Eau de chauffage : en conformité avec VDI2035
Fluides, Mélanges eau / glycol : max. 50 %
Fluides, Mélanges eau / éthanol : max. 28 %
Température du fluide, maxi en continu : +110 °C
Température du fluide, maxi temporairement : +130 °C
Température du fluide, mini : -10 °C
Connexions, Filetage intérieur (Rp) : EN 10226-1
Connexions, Filetage extérieur (G) : ISO 228/1
Matériau, Corps de vanne : Laiton résistant à la dézincification, DZR
Matériau, Secteur : Laiton résistant à l'abrasion
Matériau, Arbre et bague : Composite PPS
Matériau, Joints toriques : EPDM

Conformité

PED 2014/68/EU, article 4.3 /
SI 2016 n° 1105 (UK)

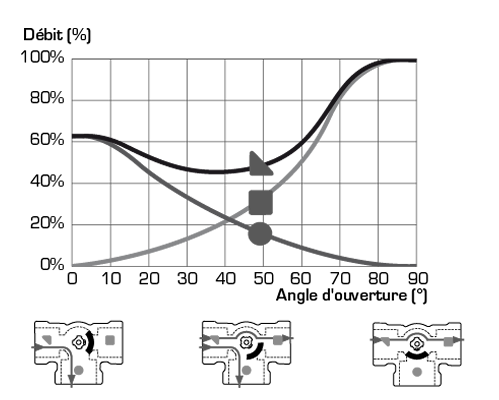

Caractéristiques de la vanne

Caractéristiques de la vanne

Dimensionnement

Voir la fiche technique
Accessoires et pièces détachées

Pièces détachées

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
17006900 17006900 VRG802 ESBE VRG802 Kit intérieur DN15/20 download download
17006910 17006910 VRG802 ESBE VRG802 Kit intérieur DN25 download download
17006920 17006920 VRG802 ESBE VRG802 Kit intérieur DN32/40 download download
17006930 17006930 VRG802 ESBE VRG802 Kit intérieur DN40/50 download download
17006950 17006950 VRG802 ESBE VRG802 Kit intérieur DN50 download download
17006940 17006940 VRG803 ESBE VRG803 Bouton VRG/VRB download download

Options

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
16103800 16103800 VRI111 ESBE VRI111 Aislamiento térmico DN 15/20 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN 15/20 download download
16103900 16103900 VRI111 ESBE VRI111 Coquille d'isolation DN25 pour l'isolation des vannes ESBE des séries VRG100, VRG200, VRG300 et VRB100. DN25 download download
16104000 16104000 VRI111 ESBE VRI111 Coquille d'isolation DN32 pour l'isolation des vannes ESBE des séries VRG100, VRG200, VRG300 et VRB100. DN32 download download
16104100 16104100 VRI111 ESBE VRI111 Coquille d'isolation DN40 pour l'isolation des vannes ESBE des séries VRG100, VRG200, VRG300 et VRB100. DN40 download download

Kit de raccordement KTD100

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
36551700 36551700 KTD112 Kit de raccordement avec filetage extérieur R ¾" pour vannes taraudées mâles G 1". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download
36551800 36551800 KTD112 Kit de raccordement avec filetage extérieur R 1" pour vannes taraudées mâles G 1¼". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download
36551900 36551900 KTD112 Kit de raccordement avec filetage extérieur G 1¼" pour vannes taraudées mâles G 1½". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download
36552000 36552000 KTD112 Kit de raccordement avec filetage extérieur R 1½" pour vannes taraudées mâles G 2". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download
36552100 36552100 KTD112 Kit de raccordement avec filetage extérieur R 2" pour vannes taraudées mâles G 2¼". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download

Kits d'adaptation

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
16053700 16053700 VRG804 ESBE VRG804 Kit adaptateur Vannes ESBE séries VRx sans levier pour contrôleur 90C. Série 90C. Livré avec le contrôleur. download download
16053300 16053300 VRG801 ESBE VRG801 Kit adaptateur Vannes ESBE séries VRG et VRB. Séries 90, CRA120, 90K. A commander séparément. download download
16000500 16000500 ARA803 ESBE ARA803 Kit adaptateur Vannes ESBE séries VRx, MG, G, F, BIV, H, HG. Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. download download
Télécharger nos documents

Télécharger nos documents

Taper Aperçu Télécharger
Fiche technique VRG330 download
Instructions pour l'installation VRG330 download
Certificats Déclaration de conformité, VRG330 (en) download
Certificat Déclaration de conformité UKCA, VRG330 (en) download
Certificat Déclaration relative aux matériaux de construction BPD3, VRG330 (en) download
Certificat EAC Certificat (RU), VRG330 download
Certificado Certificat de conformité UA, VRG330 download
Approbations PZH-Certificat (PL), VRG330 download
Guide Guide de selection, Vannes rotatives + Servomoteurs download
Guide Selection guide, Rotary valves + Controllers (en) download
Guide Selection guide, Heat pump and valve usage (en) download
Image VRG331, haute résolution download
Image VRG332, haute résolution download
Image 2D VRG330 download
Plan 3D (fichier .stp) VRG331, DN20 download
Plan 3D (fichier .stp) VRG332, DN20 download
Plan 3D (fichier .stp) VRG331, DN25 download
Plan 3D (fichier .stp) VRG332, DN25 download
Plan 3D (fichier .stp) VRG331, DN32 download
Plan 3D (fichier .stp) VRG332, DN32 download
Plan 3D (fichier .stp) VRG331, DN40 download
Plan 3D (fichier .stp) VRG332, DN40 download
Plan 3D (fichier .stp) VRG331, DN50 download
Plan 3D (fichier .stp) VRG332, DN50 download
Applications

Applications

Pompe à chaleur à débit élevé.
