Vanne de mélange
VRB240
- Une régulation exceptionnelle pour les meilleures performances bivalentes.
- La VRB240 a la même configuration de port et les mêmes caractéristiques de débit que l'ancienne série de vannes BIV
- Format compact, polyvalence, installation facile.
- Résistance et durabilité.
- Parfaite adéquation entre la vanne et les servomoteurs ESBE.

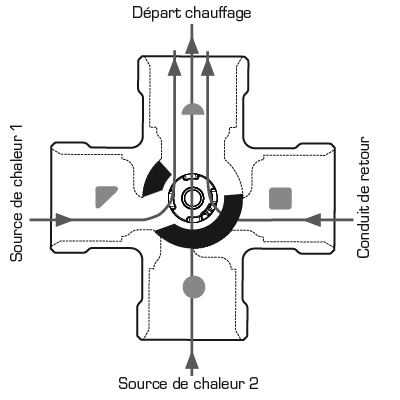

Les vannes de la série VRB240 sont des vannes à 4 voies adaptées aux applications bivalentes. La différence par rapport à VRB140 est l'orientation des ports.
La vanne est fabriquée en laiton hautes performances permettant leur utilisation dans les installations de chauffage et de refroidissement. La série VRB240 est disponible en DN20 et est livrée avec un type de raccord à compression. La vanne se combine parfaitement avec les servomoteurs et contrôleurs ESBE.
Gamme de produits
VRB243, Raccord à compression
| Réf. | Référence | DN | Kvs | Raccord | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Poids [kg] | Note |
| 11661800 | VRB243 | 20 | 4 | RAC 22 mm | 36 | 72 | 32 | 50 | 18 (x4) | 0,40 |
Assistance au montage
Kit intérieur de réparation des vannes rotatives VRG et VRB - ESBE
Utilisation
Documents
| Nom | Télécharger |
| Instructions pour l'installation VRB240 |
|
Caractéristiques techniques
Caractéristiques techniques
| Classe de pression : | PN10 |
| Couple (à une pression nominale): | < 5 Nm |
| Taux de fuite en % du débit : | <0,5 |
| Pression de service : | 1 MPa |
| Maxi. Pression différentielle, Mélange : | 100 kPa |
| Maxi. Pression différentielle, Répartition : | 200 kPa |
| Pression de fermeture : | 200 kPa |
| Plage de réglage Kv/Kv mini, A-AB : | 100 |
| Connexions : | Raccord à compression (RAC), EN 1254-2 |
| Fluides, Eau de chauffage : | en conformité avec VDI2035 |
| Fluides, Mélanges eau / glycol : | max. 50 % |
| Fluides, Mélanges eau / éthanol : | max. 28 |
| Température du fluide, maxi en continu : | +110 °C |
| Température du fluide, maxi temporairement : | +130 °C |
| Température du fluide, mini : | -10 °C |
| Matériau, Corps de vanne : | Laiton résistant à la dézincification, DZR |
| Matériau, Secteur : | Laiton résistant à l'abrasion |
| Matériau, Arbre et bague : | Composite PPS |
| Matériau, Joints toriques : | EPDM |
Conformité
SI 2016 n° 1105 (UK)

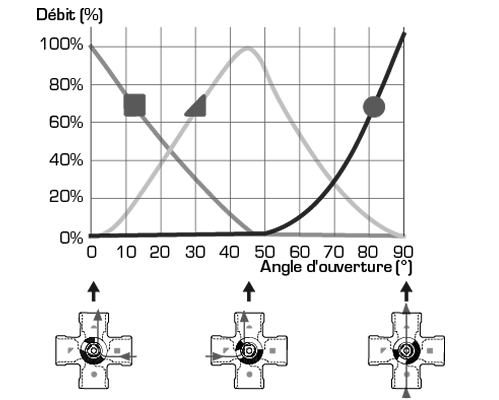

Caractéristiques de la vanne
Dimensionnement
Accessoires et pièces détachées
Kits d'adaptation
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
16053700 | VRG804 | ESBE VRG804 Kit adaptateur Vannes ESBE séries VRx sans levier pour contrôleur 90C. | Série 90C. Livré avec le contrôleur. | |
|
 |
16053300 | VRG801 | ESBE VRG801 Kit adaptateur Vannes ESBE séries VRG et VRB. | Séries 90, CRA120, 90K. A commander séparément. | |
|
 |
16000500 | ARA803 | ESBE ARA803 Kit adaptateur Vannes ESBE séries VRx, MG, G, F, BIV, H, HG. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. | |
|
Pièces détachées
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
17006900 | VRG802 | ESBE VRG802 Kit intérieur DN15/20 | |
|
Options
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
16103800 | VRI111 | ESBE VRI111 Aislamiento térmico DN 15/20 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. | DN 15/20 | |
|
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | VRB240 |
|
| Instructions pour l'installation | VRB240 |
|
| Certificats | Déclaration de conformité, VRB240 (en) |
|
| Certificat | Déclaration de conformité UKCA, VRB240 (en) |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, VRB240 (en) |
|
| Certificat | EAC Certificat (RU), VRB240 |
|
| Image | VRB243, haute résolution |
|
| Image 2D | VRB240 |
|
