Vanne de mélange
VRH130
- largeur d'entraxe réglable
- Avec des axes tournant à 180°, elle autorise des installations inclinées
- Elle évite les erreurs d'installation
- Interchangeabilités possibles

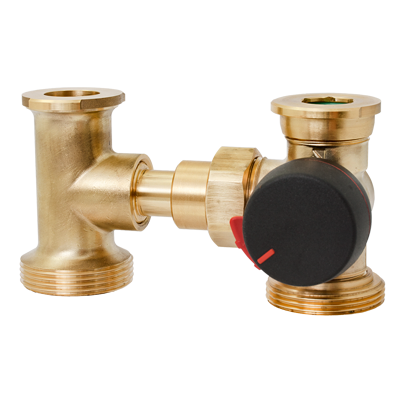

La vanne de la série VRH130 est une vanne de mélange rotative et compacte à très faible taux de fuite convenant parfaitement aux espaces restreints. Elle est fabriquée dans un alliage de laiton hautes performances, PN10. Disponible avec bride de pompe associée à des connexions à filetage extérieur en DN20.
Gamme de produits
VRH139, Bride de pompe et filetage externe

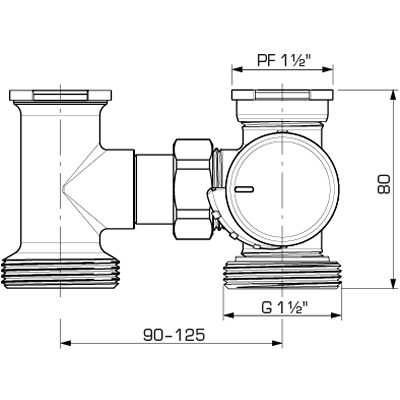

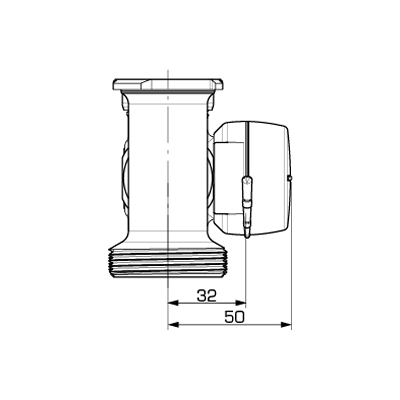

| Réf. | Référence | DN | Kvs | Raccord E | Raccord F | A [mm] | B [mm] | C [mm] | D [mm] | Poids [kg] |
| 11720100 | VRH139 | 20 | 2,5 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
| 11720200 | VRH139 | 20 | 4 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
| 11720300 | VRH139 | 20 | 6,3 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
Assistance au montage
Exemples de montage
Documents
| Nom | Télécharger |
| Instructions pour l'installation VRH130 |
|
Caractéristiques techniques
Caractéristiques techniques
| Classe de pression : | PN10 |
| Couple (à une pression nominale): | < 3 Nm |
| Taux de fuite en % du débit : | Mélange : <0,05%; Répartition : <0,02% |
| Pression de service : | 1 MPa |
| Maxi. Pression différentielle, Mélange : | 100 kPa |
| Maxi. Pression différentielle, Répartition : | 200 kPa |
| Pression de fermeture : | 200 kPa |
| Plage de réglage Kv/Kv mini, A-AB : | 100 |
| Connexions : | Filetage extérieur (G), ISO 228/1 |
| Fluides, Eau de chauffage : | en conformité avec VDI2035 |
| Fluides, Mélanges eau / glycol : | max. 50 % |
| Fluides, Mélanges eau / éthanol : | max. 28 |
| Température du fluide, maxi en continu : | +110 °C |
| Température du fluide, maxi temporairement : | +130 °C |
| Température du fluide, mini : | -10 °C |
| Matériau - Corps de vanne, pièce en T et connexions : | Laiton résistant à la dézincification, DZR |
| Matériau, Secteur : | Laiton résistant à l'abrasion |
| Matériau, Arbre et bague : | Composite PPS |
| Matériau, Joints toriques : | EPDM |
Conformité
SI 2016 n° 1105 (UK)
Caractéristiques de la vanne
Accessoires et pièces détachées
Pièces détachées
| Réf. | Référence | Désignation | Notice d'utilisation | |
 |
17006900 | VRG802 | ESBE VRG802 Kit intérieur DN15/20 | |
 |
17006940 | VRG803 | ESBE VRG803 Bouton VRG/VRB | |
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | VRH130 |
|
| Instructions pour l'installation | VRH130 |
|
| Certificat | Déclaration de conformité, VRH130 (en) |
|
| Certificat | Déclaration de conformité UKCA, VRH130 (en) |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, VRH130 (en) |
|
| Certificat | EAC Certificat (RU), VRH130 |
|
| Certificat | UKRSEPRO Certificat (UA), VRH130 |
|
| Image | VRH139, haute résolution |
|
| Image 2D | VRH139 |
|
| Plan 3D (fichier .stp) | VRH139, DN20 |
|
