Unidad de circulación, función mezcladora
GRA200, GRA300
- Control excepcional del caudal gracias a la característica progresiva de la válvula
- 2 tipos de actuador diferentes: Señal de control proporcional o de 3 puntos (en función de la versión)
- Interfaz QuickFit entre el actuador y la válvula: sin necesidad de herramientas
- 3 bombas de circulación de alta eficiencia diferentes
- Disponible en 3 tamaños: DN20, DN25, DN32
- Aislamiento térmico de clase alta
- Previamente probada y lista para el uso
- Diseño compacto
Las ESBE series GRA200 y GRA300 son unidades de circulación diseñadas para circuitos de calefacción en los que se requiere un control excepcional de la temperatura y el caudal. Equipada con dos válvulas de cierre con termómetros, válvula de retención, aislamiento térmico de clase alta y una bomba de circulación de alta eficiencia. Las unidades se suministran con una válvula mezcladora progresiva rotatoria de tres vías, que garantiza la mejor precisión de regulación independientemente de la velocidad del caudal y un bajo riesgo de sobredimensionamiento.
La serie GRA200 está disponible con la serie de actuadores ARA661 con señal de control de 3 puntos, 230V CA, o con la serie de actuadores ARA639 con señal de control proporcional, 24V CA/CC. Las unidades de circulación están disponibles en DN25 y DN32 y están equipadas con una bomba Wilo o Grundfos.
La serie GRA300, con dimensiones muy compactas, incluye un actuador de la serie ARA661. La serie GRA300 está disponible en DN20 y viene equipada con una bomba Wilo.
Gama de productos
GRA211
| N.º ref. | Referencia | DN | Tipo de bomba | Conexión I | Conexión J | Peso [kg] | Nota |
| 61042100 | GRA211 | 25 | Wilo PARA 25/6 | G 1" | G 1½" | 5,8 | Sustituye 61040100 |
| 61042200 | GRA211 | 32 | Wilo PARA 25/8 | G 1¼" | G 1½" | 6,2 | Sustituye 61040400 |
GRA212
| N.º ref. | Referencia | DN | Tipo de bomba | Conexión I | Conexión J | Peso [kg] | Nota |
| 61042300 | GRA212 | 25 | Grundfos UPM3 AUTO 25-50 | G 1" | G 1½" | 5,9 | Sustituye 61040500 |
| 61042400 | GRA212 | 32 | Grundfos UPM3 AUTO 25-70 | G 1¼" | G 1½" | 6,1 | Sustituye 61040600 |
GRA231
| N.º ref. | Referencia | DN | Tipo de bomba | Conexión I | Conexión J | Peso [kg] | Nota |
| 61042500 | GRA231 | 25 | Wilo PARA 25/6 | G 1" | G 1½" | 5,8 | Sustituye 61043200 |
| 61042600 | GRA231 | 32 | Wilo PARA 25/8 | G 1¼" | G 1½" | 6,2 | Sustituye 61043300 |
GRA232
| N.º ref. | Referencia | DN | Tipo de bomba | Conexión I | Conexión J | Peso [kg] | Nota |
| 61042700 | GRA232 | 25 | Grundfos UPM3 AUTO 25-50 | G 1" | G 1½" | 5,9 | Sustituye 61043400 |
| 61042800 | GRA232 | 32 | Grundfos UPM3 AUTO 25-70 | G 1¼" | G 1½" | 6,1 | Sustituye 61043500 |
GRA311
| N.º ref. | Referencia | DN | Tipo de bomba | Conexión I | Conexión J | Peso [kg] | Nota |
| 61043600 | GRA311 | 20 | Wilo PARA STG 15/8 | G ¾" | G 1" | 4,5 | Sustituye 61043100 |
GRA394
| N.º ref. | Referencia | DN | Tipo de bomba | Conexión I | Conexión J | Peso [kg] | Nota |
| 61045800 | GRA394 | 20 | Wilo PARA 15/6 | G ¾" | G 1" | 3,4 | sin actuador ni aislamiento térmico |
Soporte para la instalación
Instalación de la unidad de circulación ESBE

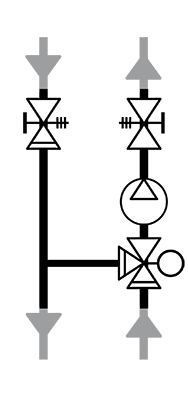

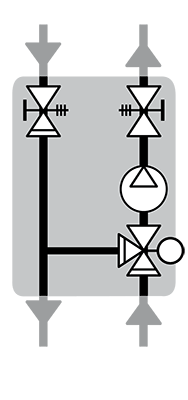

Funcionamiento
Ejemplos de instalación
Documentos
Datos técnicos
Datos técnicos
| Clase de presión: | PN 10 |
| Presión de trabajo: | 1,0 MPa |
| Aislamiento: | EPP λ 0,036 W/mK |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % ; Las mezclas de agua/glicol están afectando al rendimiento de la bomba. En el caso de aplicaciones en las que se utilicen mezclas de agua/glicol, se debe considerar el rendimiento de la bomba. |
| Temperatura del medio - serie GRA211, GRA231: | mín. +5°C, máx. +100°C |
| Temperatura del medio - serie GRA212, GRA232: | mín. +5°C, máx. +110°C |
| Temperatura del medio - serie GRA300: | mín. +5°C, máx. +100°C |
| Temperatura ambiente: | mín. 0°C, máx. +55°C |
| Conexiones, Rosca interna (G): | ISO 228/1 |
| Conexiones, Rosca externa (G): | ISO 228/1 |
| Material, en contacto con agua |
Componentes: Latón, hierro fundido, acero Material de sellado: PTFE, fibra aramida, EPDM |
La bomba de circulación integrada
| Wilo PARA 25-130/6-43/SC | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 3 — 43 W |
| Clasificación del alojamiento: | IP X4D |
| Clase de aislamiento: | F |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
| Wilo PARA 25-130/8-75/SC | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 10 — 75 W |
| Clasificación del alojamiento: | IP X4D |
| Clase de aislamiento: | F |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,21 |
| Grundfos UPM3 AUTO 25-50 130 | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 4 — 33 W |
| Clasificación del alojamiento: | IP44 |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
| Grundfos UPM3 AUTO 25-70 130 | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 2 — 52 W |
| Clasificación del alojamiento: | IP44 |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
| Wilo PARA STG 15-130/8-60/0 | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 2 — 60 W |
| Clasificación del alojamiento: | IP X4D |
| Clase de aislamiento: | F |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
| Wilo PARA 15-130/6-43/SCU | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 3 — 43 W |
| Clasificación del alojamiento: | IP X4D |
| Clase de aislamiento: | F |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
Válvula integrada
| ESBE VRG438, DN20-8 QF | |
| Clase de presión: | PN10 |
| Kvs: | 8 |
| Caída máx. de presión diferencial: | 100 kPa (1 bar) |
| Presión de cierre: | 200 kPa (2 bares) |
| Tasa de fuga en % de caudal: | <0,05%* |
| *: | Presión diferencial 100 kPa (1 bar) |
| ESBE VRG432, DN20-8 QF | |
| Clase de presión: | PN10 |
| Kvs: | 8 |
| Caída máx. de presión diferencial: | 100 kPa (1 bar) |
| Presión de cierre: | 200 kPa (2 bar) |
| Tasa de fuga en % de caudal: | <0,05%* |
| *: | Presión diferencial 100 kPa (1 bar) |
| ESBE VRG432, DN25-12 QF | |
| Caída máx. de presión diferencial: | 100 kPa (1 bar) |
| Presión de cierre: | 200 kPa (2 bar) |
| Tasa de fuga en % de caudal: | < 0,05%* |
| *: | Presión diferencial 100 kPa (1 bar) |
Actuador integrado
| ESBE ARA661 Quick Fit | |
| Señal de control: | 3 puntos SPDT |
| Fuente de alimentación: | 230 ± 10% V AC, 50Hz |
| Consumo eléctrico: | 5 VA |
| Tiempo de funcionamiento 90°: | 120 s |
| Clasificación del alojamiento: | IP41 |
| Clase de protección: | II |
| ESBE ARA661 Quick Fit | |
| Señal de control: | 3 puntos SPDT |
| Fuente de alimentación: | 230 ± 10% V AC, 50Hz |
| Consumo eléctrico: | 5 VA |
| Tiempo de funcionamiento 90°: | 120 s |
| Clasificación del alojamiento: | IP41 |
| Clase de protección: | II |
| ESBE ARA639 Quick Fit | |
| Señal de control: | Proporcional |
| Señal de respuesta, "U": | 2-10 V CA |
| Fuente de alimentación: | 24 ± 10% V CA/CC, 50/60 Hz |
| Consumo eléctrico - funcionamiento: | CA: 5 W / CC: 2,5 W |
| Consumo eléctrico - dimensiones: | CA: 11 VA / CC: 6 VA |
| Tiempo de funcionamiento 90°: | 15/30/60/120 s |
| Clasificación del alojamiento: | IP41 |
| Clase de protección: | II |
Conformidad
SI 2016 n.º 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 n.º 1091
SI 2012 n.º 3032
SI 2010 n.º 2617
Dimensionamento
Cableado
Accesorios y piezas de recambio
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
67006100 | GSP961 | ESBE GSP961 Actuador ARA661 120s 230V 3p QF |  |
|
|
|
67006200 | GSP962 | ESBE GSP962 Actuador ARA639 Prop 15-120s 24V QF | |
|
|
 |
67003300 | GSP933 | ESBE GSP933 Válvulas de bola con termómetro DN20 G¾", 2 piezas / paquete | DN20, G¾" | |
|
|
67003800 | GSP933 | ESBE GSP933 Válvulas de bola con termómetro DN20 G1", 2 piezas / paquete | DN20, G1" | |
|
 |
67003400 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN 32, 2 piezas / paquete | DN32 | |
|
 |
67005600 | GSP932 | ESBE GSP932 Bomba Wilo STG 15/8 | DN20 | |
|
 |
67004200 | GSP942 | ESBE GSP942 Bomba Wilo PARA 15-130/6-43 SCU | DN20 | |
|
 |
67005200 | GSP951 | ESBE GSP951 Bomba Wilo PARA 25/6 | DN25 | |
|
 |
67005400 | GSP952 | ESBE GSP952 Bomba Grundfos UPM3 AUTO 25-50 | DN25 | |
|
 |
67005300 | GSP951 | ESBE GSP951 Bomba Wilo PARA 25/8 | DN32 | |
|
 |
67005500 | GSP952 | ESBE GSP952 Bomba Grundfos UPM3 AUTO 25-70 | DN32 | |
|
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
12520100 | ARA639 | ESBE ARA639 Actuador 24V | |
|
|
|
12101300 | ARA661 | ESBE ARA661 Actuador 230V | |
|
|
 |
12721100 | CRA211 | ESBE CRA211 Regulador | |
|
|
 |
12684200 | CRD221 | ESBE CRD221 Controlador | |
|
|
 |
66000500 | GMA321 | ESBE GMA321 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. | DN20 | |
|
 |
66000600 | GMA331 | ESBE GMA331 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. | DN20 | |
|
 |
66001100 | GMA411 | ESBE GMA411 Separación hidráulica para 1 unidad de circulación | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. | DN25/32 | |
|
