Colector
GMA400, GMA500
- Clase de presión PN6
- Separación térmica para un rendimiento del sistema más eficiente
- Códigos de color para una instalación fácil y sencilla del producto
- GMA410 y GMA500 pueden conectar un grupo de seguridad o una sonda de flujo
La serie GMA410 es una separación hidráulica para separar el circuito de calefacción de la fuente de calor. Las series GMA420/430/440/450 son colectores para unidades de circulación. Los colectores están disponibles para 2, 3 y previa petición para 4 y 5 circuitos de calefacción.
La serie GMA500 son colectores con separación hidráulica integrada para 2 y 3 circuitos de calefacción.
Gama de productos
GMA411, con función de separador hidráulico integrada - para 1 unidad
| N.º ref. | Referencia | N.º de unidades de circulación | Conexión al sistema | Conexión de la fuente de calor | Con separador hidráulico | Peso [kg] |

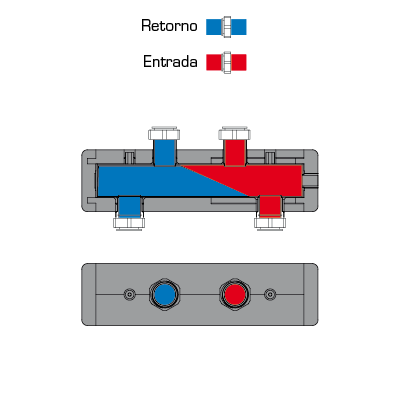

| 66001100 | GMA411 | 1 | RN 1½" | G 1½" | Sí | 4,3 |
GMA421, para 2 unidades
| N.º ref. | Referencia | N.º de unidades de circulación | Conexión al sistema | Conexión de la fuente de calor | Con separador hidráulico | Peso [kg] |

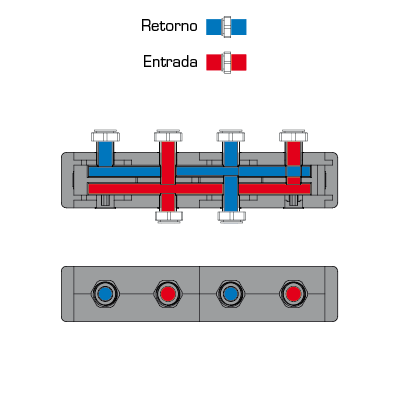

| 66001200 | GMA421 | 2 | RN 1½" | G 1½" | No | 5,3 |
GMA431, para 3 unidades
| N.º ref. | Referencia | N.º de unidades de circulación | Conexión al sistema | Conexión de la fuente de calor | Con separador hidráulico | Peso [kg] |

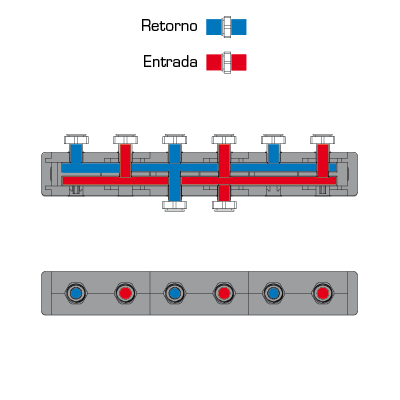

| 66001300 | GMA431 | 3 | RN 1½" | G 1½" | No | 7,2 |
GMA441, para 4 unidades
| N.º ref. | Referencia | N.º de unidades de circulación | Conexión al sistema | Conexión de la fuente de calor | Con separador hidráulico | Nota |

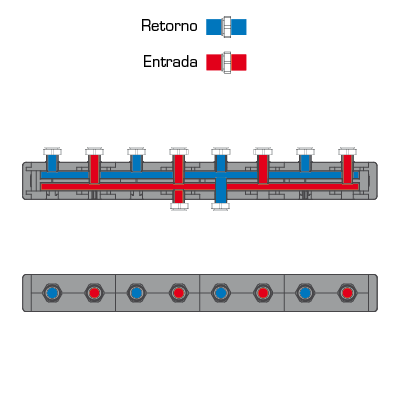

| 66001400 | GMA441 | 4 | RN 1½" | G 1½" | No | Los productos a petición tiene un plazo más amplio, si desea conocer el plazo de entrega, póngase en contacto con nuestro servicio de atención al cliente para más información |
GMA451, para 5 unidades
| N.º ref. | Referencia | N.º de unidades de circulación | Conexión al sistema | Conexión de la fuente de calor | Con separador hidráulico | Nota |

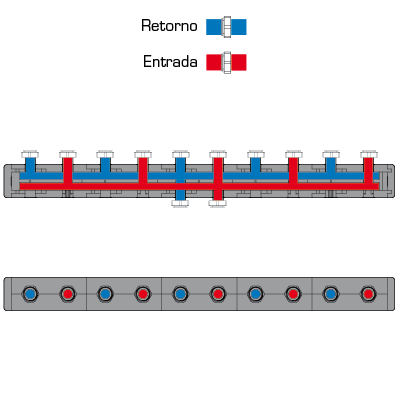

| 66001500 | GMA451 | 5 | RN 1½" | G 1½" | No | Los productos a petición tiene un plazo más amplio, si desea conocer el plazo de entrega, póngase en contacto con nuestro servicio de atención al cliente para más información |
GMA521, con función de separador hidráulico integrada - para 2 unidades
| N.º ref. | Referencia | N.º de unidades de circulación | Conexión al sistema | Conexión de la fuente de calor | Con separador hidráulico | Peso [kg] |

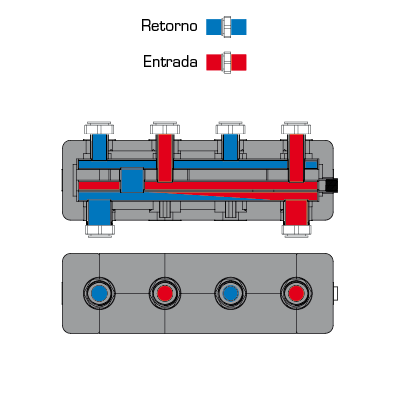

| 66001600 | GMA521 | 2 | RN 1½" | G 1½" | Sí | 8,2 |
GMA531, con función de separador hidráulico integrada - para 3 unidades
| N.º ref. | Referencia | N.º de unidades de circulación | Conexión al sistema | Conexión de la fuente de calor | Con separador hidráulico | Peso [kg] |

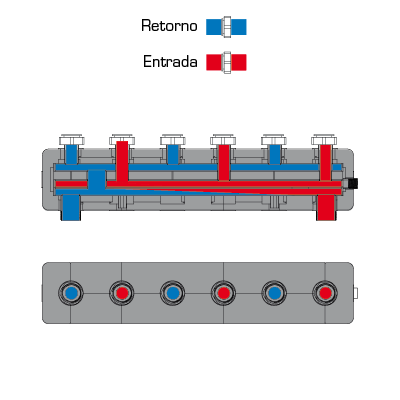

| 66001700 | GMA531 | 3 | RN 1½" | G 1½" | Sí | 11,1 |
Soporte para la instalación
Funcionamiento
Ejemplo de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación GMAx00 |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 6 |
| Presión de trabajo: | 0,6 MPa |
| Separación de salida estándar: | 125 mm |
| Velocidad del caudal: | Véase la hoja de datos |
| Aislamiento: | EPP λ 0,036 W/mK |
| Temperatura del medio, máx.: | +110 °C |
| Temperatura del medio, mín.: | 0 °C |
| Material, en contacto con agua | Componentes de: Acero con revestimiento negro S235 |
Conformidad
SI 2016 n.º 1105
Dimensionamento
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | GMA400, GMA500 |
|
| Instrucciones de instalación | GMAx00 (en) |
|
| Certificado | Declaración de conformidad, GMAx00 (en) |
|
| Certificado | Declaración de conformidad UKCA, GMAx00 (en) |
|
| Certificado | Declaración de productos de construcción BPD3, GMA400/GMA500 (en) |
|
| Certificado | EAC Certificado (RU), GMA400/GMA500 |
|
| Imagen | GMA411, de alta resolución |
|
| Imagen | GMA421, de alta resolución |
|
| Imagen | GMA431, de alta resolución |
|
| Imagen | GMA441, de alta resolución |
|
| Imagen | GMA451, de alta resolución |
|
| Imagen | GMA521, de alta resolución |
|
| Imagen | GMA531, de alta resolución |
|
| 2D Imagen | GMA411 |
|
| 2D Imagen | GMA421 |
|
| 2D Imagen | GMA431 |
|
| 2D Imagen | GMA441 |
|
| 2D Imagen | GMA451 |
|
| 2D Imagen | GMA521 |
|
| 2D Imagen | GMA531 |
|
| Dibujo 3D (archivo stp) | GMA411 |
|
| Dibujo 3D (archivo stp) | GMA421 |
|
| Dibujo 3D (archivo stp) | GMA431 |
|
| Dibujo 3D (archivo stp) | GMA441 |
|
| Dibujo 3D (archivo stp) | GMA451 |
|
| Dibujo 3D (archivo stp) | GMA521 |
|
| Dibujo 3D (archivo stp) | GMA531 |
|
