Unidad de circulación, temperatura constante

GFA200, GFA300

  • Control de temperatura constante termostático
  • Temperatura de mezcla deseada establecida entre 20 °C y 55 °C
  • Disponible en 3 tamaños: DN20, DN25, DN32
  • 3 bombas de circulación de alta eficiencia diferentes
  • Aislamiento térmico de clase alta
  • Previamente probada y lista para el uso
  • Diseño compacto

Las series ESBE GFA200 y GFA300 son unidades de circulación equipadas con válvulas mezcladoras termostáticas. Están diseñadas para circuitos de calefacción en los que se requiere un control de la temperatura constante. Equipada con dos válvulas de cierre con termómetros, válvula de retención, aislamiento térmico de clase alta y bomba de circulación de alta eficiencia.
La GFAx00 se suministra con una válvula mezcladora termostática de 3 vías para el control constante de la temperatura del circuito de calefacción. La válvula mezcladora termostática tiene un ajuste de temperatura regulable en el rango de 20 °C - 55 °C. Las unidades de circulación de la serie GFA200 están disponibles en DN25 y DN32 con una bomba Wilo o Grundfos. La serie GFA300 está disponible en DN20 con una bomba Wilo con señal de control PWM.

Gama de productos

GFA211

GFA211 front_A-01.png
GFA211 side_A-02.png
N.º ref. Referencia DN Tipo de bomba Rango de temperatura [°C] Conexión I Conexión J A [mm] Peso [kg] Nota
61021100 GFA211 25 Wilo PARA 25/6 20−55 G 1" G 1½" 146 5,6 Sustituye 61020100
61021200 GFA211 32 Wilo PARA 25/8 20−55 G 1¼" G 1½" 157 5,9 Sustituye 61020200

GFA212

GFA212 front_A-01.png
GFA212 side_A-02.png
N.º ref. Referencia DN Tipo de bomba Rango de temperatura [°C] Conexión I Conexión J A [mm] Peso [kg] Nota
61021300 GFA212 25 Grundfos UPM3 AUTO 25-50 20−55 G 1" G 1½" 141 5,7 Sustituye 61020300
61021400 GFA212 32 Grundfos UPM3 AUTO 25-70 20−55 G 1¼" G 1½" 141 5,8 Sustituye 61020400

GFA311

GFA300 front_B-01.png
GFA300 side_B-02.png
N.º ref. Referencia DN Tipo de bomba Rango de temperatura [°C] Conexión I Conexión J Peso [kg] Nota
61023200 GFA311 20 Wilo PARA STG 15/8 20–55 G ¾" G 1" 4,0 Sustituye 61023100
Soporte para la instalación

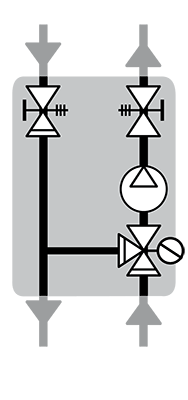

Funcionamiento

Funcionamiento

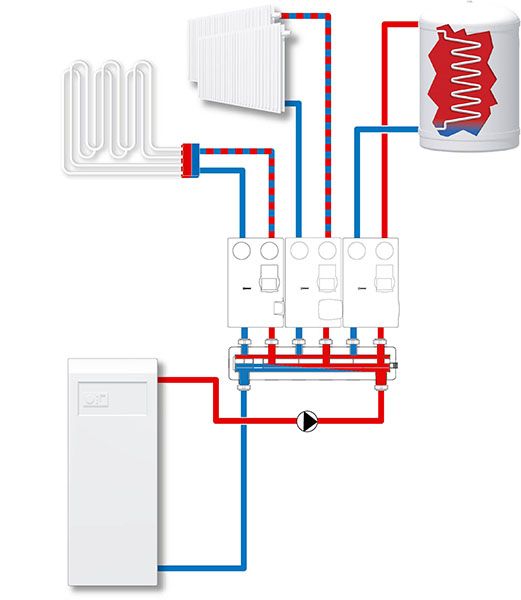

Ejemplos de instalación

Ejemplos de instalación
La función principal de la unidad mezcladora termostática (GFx) es el control de la temperatura de caudal, la función mezcladora. La serie GFx de unidades de circulación se usan en sistemas en los que la fuente de calor no está equipada con un controlador o con un controlador con funciones limitadas. Las unidades de circulación de la serie GFx son la elección perfecta para aplicaciones en las que se requiera función mezcladora y el confort de temperatura no sea la máxima prioridad.
Datos técnicos

Datos técnicos

Clase de presión: PN 10
Presión de trabajo: 1,0 MPa
Aislamiento: EPP λ 0,036 W/mK
Medios, Agua de calefacción: conforme a VDI2035
Medios, Mezclas de agua/glicol: máx. 50 % ; Las mezclas de agua/glicol están afectando al rendimiento de la bomba. En el caso de aplicaciones en las que se utilicen mezclas de agua/glicol, se debe considerar el rendimiento de la bomba.
Temperatura del medio: mín. +5°C, máx. +100°C
Temperatura ambiente - serie GFA211: mín. 0°C, máx. +58°C
Temperatura ambiente - serie GFA212: mín. 0°C, máx. +70°C
Temperatura ambiente - serie GFA300: mín. 0°C, máx. +58°C
Conexiones, Rosca interna (G): ISO 228/1
Conexiones, Rosca externa (G): ISO 228/1
Material, en contacto con agua Componentes: Latón, hierro fundido, acero
Material de sellado: PTFE, fibra aramida, EPDM

La bomba de circulación integrada

Wilo PARA 25-130/6-43/SC
Fuente de alimentación: 230 ± 10% V CA, 50/60 Hz
Consumo eléctrico: 3 — 43 W
Clasificación del alojamiento: IP X4D
Clase de aislamiento: F
EEI (Índice de eficacia energética), bomba de circulación: <0,20
Wilo PARA 25-130/8-75/SC
Fuente de alimentación: 230 ± 10% V CA, 50/60 Hz
Consumo eléctrico: 10 — 75 W
Clasificación del alojamiento: IP X4D
Clase de aislamiento: F
EEI (Índice de eficacia energética), bomba de circulación: <0,21
Grundfos UPM3 AUTO 25-50 130
Fuente de alimentación: 230 ± 10% V CA, 50/60 Hz
Consumo eléctrico: 4 — 33 W
Clasificación del alojamiento: IP44
EEI (Índice de eficacia energética), bomba de circulación: <0,20
Grundfos UPM3 AUTO 25-70 130
Fuente de alimentación: 230 ± 10% V CA, 50/60 Hz
Consumo eléctrico: 2 — 52 W
Clasificación del alojamiento: IP44
EEI (Índice de eficacia energética), bomba de circulación: <0,20
Wilo PARA STG 15-130/8-60/0
Fuente de alimentación: 230 ± 10% V CA, 50/60 Hz
Consumo eléctrico: 2 — 60 W
Clasificación del alojamiento: IP X4D
Clase de aislamiento: F
EEI (Índice de eficacia energética), bomba de circulación: <0,20

Válvula integrada

ESBE VTA378
Caída máx. de presión diferencial: 100 kPa (1bar)
Rango de temperatura: 20 - 55⁰C
Estabilidad de la temperatura: ±3⁰C*
*: * Válido a una presión de agua caliente/fría invariable, velocidad mínima de caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C y diferencia de temperatura máxima recomendada entre la entrada de agua fría/agua de retorno y la salida de agua mezclada: 10 °C
ESBE VTA572, DN20-4,5
Caída máx. de presión diferencial: 100kPa (1bar)
Rango de temperatura: 20 - 55⁰C
Estabilidad de la temperatura: ±3⁰C *
*: * Válido a una presión de agua caliente/fría invariable, velocidad mínima de caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C y diferencia de temperatura máxima recomendada entre la entrada de agua fría/agua de retorno y la salida de agua mezclada: 10 °C
ESBE VTA572, DN25-4,8
Caída máx. de presión diferencial: 100kPa (1bar)
Rango de temperatura: 20 - 55⁰C
Estabilidad de la temperatura: ±3⁰C *
*: * Válido a una presión de agua caliente/fría invariable, velocidad mínima de caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C y diferencia de temperatura máxima recomendada entre la entrada de agua fría/agua de retorno y la salida de agua mezclada: 10 °C

Conformidad

Conformidad
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
PED 2014/68/EU, artículo 4.3
ErP2015
EnEV2014

Dimensionamento

Véase la hoja de datos

Cableado

Vea las instrucciones de instalación
Accesorios y piezas de recambio

Piezas de recambio

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
37001700 37001700 VTA937 ESBE VTA937 Kit de intercambio VTA370, 20 - 55 ºC VTA370 download download
37101500 37101500 VTA957 ESBE VTA957 Kit de intercambio serie VTA570, 20-55 ºC VTA570 download download
67003300 67003300 GSP933 ESBE GSP933 Válvulas de bola con termómetro DN20 G¾", 2 piezas / paquete DN20, G¾" download download
67003800 67003800 GSP933 ESBE GSP933 Válvulas de bola con termómetro DN20 G1", 2 piezas / paquete DN20, G1" download download
67003400 67003400 GSP911 ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete DN25 download download
67004000 67004000 GSP911 ESBE GSP911 Válvulas de bola con termómetro DN 32, 2 piezas / paquete DN32 download download
67005200 67005200 GSP951 ESBE GSP951 Bomba Wilo PARA 25/6 DN25 download download
67005300 67005300 GSP951 ESBE GSP951 Bomba Wilo PARA 25/8 DN32 download download
67005400 67005400 GSP952 ESBE GSP952 Bomba Grundfos UPM3 AUTO 25-50 DN25 download download
67005500 67005500 GSP952 ESBE GSP952 Bomba Grundfos UPM3 AUTO 25-70 DN32 download download
67005600 67005600 GSP932 ESBE GSP932 Bomba Wilo STG 15/8 DN20 download download

Opciones

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
66000500 66000500 GMA321 ESBE GMA321 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. DN20 download download
66000600 66000600 GMA331 ESBE GMA331 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. DN20 download download
66001100 66001100 GMA411 ESBE GMA411 Separación hidráulica para 1 unidad de circulación download download
66001200 66001200 GMA421 ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. download download
66001300 66001300 GMA431 ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. download download
66001400 66001400 GMA441 ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. download download
66001500 66001500 GMA451 ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. download download
66001600 66001600 GMA521 ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. download download
66001700 66001700 GMA531 ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. download download
Área de descarga

Área de descarga

Tipo Vista previa Descargar
Hoja de datos GFA200, GFA300 download
Instrucciones de instalación GFA200 (en) download
Instrucciones de instalación GFA300 (en) download
Instrucciones de instalación GFA200 (DN25/DN32), Wilo Bompa download
Instrucciones de instalación GFA200 (DN25/DN32), Grundfos Bompa download
Instrucciones de instalación GFA300 (DN20), Wilo Bompa download
Certificado Declaración de conformidad, GFAx00(en) download
Certificado Declaración de conformidad UK CA, GFAx00 (en) download
Certificado Declaración de productos de construcción, GFA200 (en) download
Certificado Declaración de productos de construcción, GFA300 (en) download
Imagen GFA211, de alta resolución download
Imagen GFA212, de alta resolución download
Imagen GFA311, de alta resolución download
2D Imagen GFA211 download
2D Imagen GFA212 download
2D Imagen GFA311 download
Dibujo 3D (archivo stp) GFA211, DN25 download
Dibujo 3D (archivo stp) GFA211, DN32 download
Dibujo 3D (archivo stp) GFA212, DN25 download
Dibujo 3D (archivo stp) GFA212, DN32 download
Dibujo 3D (archivo stp) GFA311, DN20 download
Aplicaciones

Aplicaciones

Unidad de circulación con control termostático de la temperatura definida para calefacción por suelo radiante.

Unidad de temperatura de retorno diseñada para aplicaciones de combustible sólido en las que se requiere un control de la temperatura de retorno.

Unidad de temperatura de retorno diseñada para aplicaciones de combustible sólido en las que se requiere un control de la temperatura de retorno.
