Colector
GMA300
- Aislamiento térmico conforme a la norma EnEV2014
- Pensado para las unidades de circulación DN20
- Fácil instalación con los soportes para la pared incluidos
La serie GMA320 es un colector para 2 unidades de circulación y la serie GMA330 es un colector para 3 unidades de circulación que incluye aislamiento conforme a la EnEV2014 y soportes para la pared.
Gama de productos
GMA321
![Manifold_GMA321.png](/storage/872061FCE4BAC1123C0C74FAFCDFCA4A78CC8A4768AC2A28326B74B077BB0C5E/8e96d528a04b4c6287e51f517870c258/160-160-0-png.Png/media/3c9858f839fc4dacab7664bbadadc6c2/Manifold_GMA321.png)
![GMA320 front_A-01.png](/storage/10D2A846A69F8873B9650C98738055FEE439705D51CCC9EC2CCC718E9BA55A26/fce7f94d7db34bfeaec6d55a58056b1c/160-160-0-png.Png/media/c57558c33db6470ba7a69f172d67aeed/GMA320%20front_A-01.png)
![GMA320 top_A-01.png](/storage/91A82CAABFA80F6292B64ADF516E92EC4B11CEA027293677D77BCC502C3F82FC/c4882088b8894c9e82609affecd1b35d/160-160-0-png.Png/media/991bf6986960446db4d0bea9934503d6/GMA320%20top_A-01.png)
N.º ref. | Referencia | N.º de unidades de circulación | Conexión al sistema | Conexión de la fuente de calor | Con separador hidráulico | Peso [kg] |
66000500 | GMA321 | 2 | RN 1" | G 1" | No | 3,1 |
GMA331
![Manifold_GMA331.png](/storage/70C3777B4BB48867EF3714D68E404D1EC5C6D6A2BD4E4E0A8DBBB9A95DEE6009/140d01fe00f74888ab8f1ef6d230f5ef/160-160-0-png.Png/media/ed6a9aa97db8402ea051e7867303e9ad/Manifold_GMA331.png)
![GMA330 front_A-01.png](/storage/BC6FFD2C26E486BD68F0FBFBAD59B529119DD7EF4F9511F2BF34EF9DE2DBB3EA/1fd68f685d6b4ddaa50dde0ea1cc2c3a/160-160-0-png.Png/media/9d69fbbc78dc42e2b9f5aa305945c256/GMA330%20front_A-01.png)
![GMA330 top_A-01.png](/storage/CBE6EB2E7BB77D974C4DA77604B2F30E0CC71DEA6E5BA7017DA46CED76F50C8F/cddfdcd055304fdc958693e5f062bcca/160-160-0-png.Png/media/a707699d367f4ab59d36d64a3fc891e7/GMA330%20top_A-01.png)
N.º ref. | Referencia | N.º de unidades de circulación | Conexión al sistema | Conexión de la fuente de calor | Con separador hidráulico | Peso [kg] |
66000600 | GMA331 | 3 | RN 1" | G 1" | No | 4,5 |
Soporte para la instalación
Guía para instaladores, Unidades de Circulación (en)

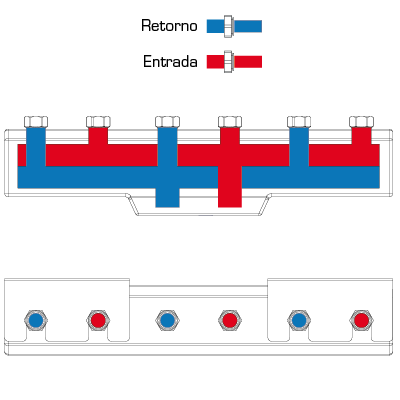

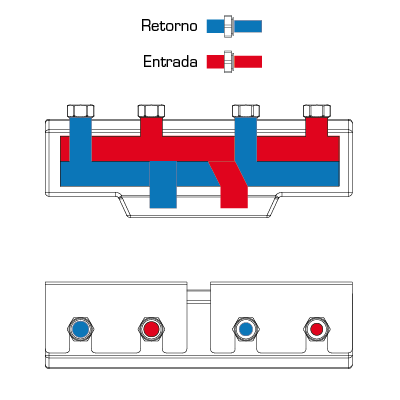

Funcionamiento
![Funcionamiento](/storage/DE0C3E71E1E7C064C499E637E9683759B7F7104536CFA79EC6FFD6F0BFA6A94D/cdcc792b00584f70aa8072b14a113218/png/media/5631fc5b04d54605834a4247fb0616b0/GMA321_ES_C-01.png)
![](/storage/746BF607385936D17FAF40044744790CC73EB204186F9CB8983599152D48F5B6/2b9afaaacff144bcbbec82e0a720f611/png/media/27cfea251e9d49e6bffb5e0c911d3a51/GMA331_ES_C-01.png)
Documentos
Nombre | Descargar |
Instrucciones de instalación GMA300 |
|
Datos técnicos
Datos técnicos
Clase de presión: | PN 4 |
Presión de trabajo: | 0,4 MPa |
Separación de salida estándar: | 90 mm |
Velocidad del caudal: | 3,0 m³/h |
Salida: | 70 kW a △t 20 K |
Aislamiento: | EPP λ 0,036 W/mK |
Temperatura del medio, máx.: | +110 °C |
Temperatura del medio, mín.: | 0 °C |
Material, en contacto con agua | Componentes de: Acero con revestimiento negro S235 |
Conformidad
SI 2016 n.º 1105
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Dimensionamento
Área de descarga
Área de descarga
Tipo | Vista previa | Descargar |
Hoja de datos | GMA300 |
|
Instrucciones de instalación | GMA300 (en) |
|
Certificado | Declaración de conformidad, GMA300 (en) |
|
Certificado | Declaración de conformidad UKCA, GMA300 (en) |
|
Certificado | Declaración de productos de construcción BPD3, GMA300 (en) |
|
Certificado | EAC Certificado (RU), GMA300 |
|
Certificado | Certificado de conformidad UA, GMA300 |
|
Imagen | GMA321, de alta resolución |
|
Imagen | GMA331, de alta resolución |
|
2D Imagen | GMA321 |
|
2D Imagen | GMA331 |
|
Dibujo 3D (archivo stp) | GMA321 |
|
Dibujo 3D (archivo stp) | GMA331 |
|
