Unidad de circulación, suministro directo

GDF100

  • Compatible con bombas de 180 mm: utilice su fabricante de bombas favorito
  • Aislamiento térmico ajustable de clase alta
La serie ESBE GDF100 es una unidad de circulación de suministro directo diseñada para aplicaciones en las que se requiere un transporte de energía. Equipada con dos válvulas de cierre con termómetros, válvula de retención y aislamiento térmico de clase alta.
La unidad de circulación ESBE GDF100 es compatible con las bombas de 180 mm. El aislamiento térmico ajustable inteligente garantiza el aislamiento adecuado de cualquier tipo de bomba.
Gama de productos

GDF111

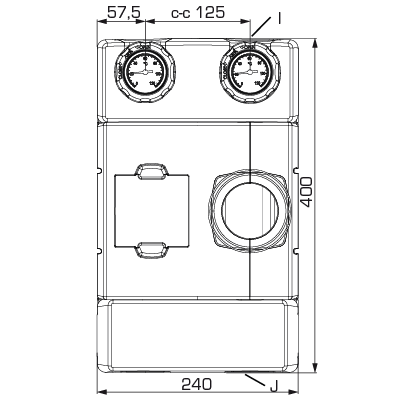

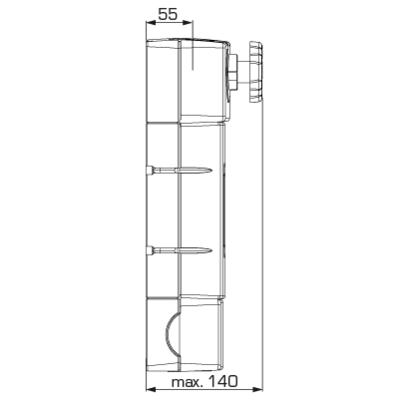

N.º ref. Referencia DN Conexión I Conexión J Peso [kg]
61200100 GDF111 25 G 1" G 1½" 2,9
Soporte para la instalación

Ejemplo de instalación

Ejemplo de instalación

Documentos

Datos técnicos

Datos técnicos

Clase de presión: PN 6
Presión de trabajo: 0,6 MPa
Aislamiento: EPP λ 0,036 W/mK
Medios, Agua de calefacción: conforme a VDI2035
Medios, Mezclas de agua/glicol: máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba)
Temperatura del medio, máx.: +110 °C
Temperatura del medio, mín.: 0 °C
Temperatura ambiente, max.°C/min.°C.: en función del equipo electrónico
Conexiones, Rosca interna (G): ISO 228/1
Conexiones, Rosca externa (G): ISO 228/1
Material, en contacto con agua Componentes de: Latón, acero
Material de sellado de: PTFE, fibra de aramida, EPDM

Conformidad

PED 2014/68/EU, artículo 4.3
EnEv 2014

Características

Características
Accesorios y piezas de recambio

Opciones

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
66001100 66001100 GMA411 ESBE GMA411 Separación hidráulica para 1 unidad de circulación Separación hidráulica para 1 unidad de circulación download download
66001200 66001200 GMA421 ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. download download
66001300 66001300 GMA431 ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. download download
66001400 66001400 GMA441 ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. download download
66001500 66001500 GMA451 ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. download download
66001600 66001600 GMA521 ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. download download
66001700 66001700 GMA531 ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. download download

Piezas de recambio

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
67000600 67000600 GSP903 ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete download download
67003400 67003400 GSP911 ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete DN25 download download
67002000 67002000 GSP910 ESBE GSP910 Insulation circulation unit FLEXI ESBE GSP910 Insulation circulation unit FLEXI download download
Área de descarga

Área de descarga

Tipo Vista previa Descargar
Hoja de datos GDF100 download
Hoja de datos GDF100 (cs) download
Instrucciones de instalación GDF100 (de, en, fr, it, pl, ru, sv) download
Instrucciones de instalación GDF100 (si) download
Certificado Declaración de conformidad, GDF100 (en) download
Certificado Declaración de productos de construcción BPD3, GDF100 (en) download
Certificado EAC Certificado (RU) download
Imagen GDF111, de alta resolución download
2D Imagen GDF111 download
Dibujo 3D (archivo stp) GDF111, DN25 download
