Unidad de circulación, temperatura fija

GFF100

  • Control de temperatura constante gracias a la válvula termostática
  • Ajustes de temperatura del caudal regulables
  • Compatible con bombas de 180 mm: utilice su fabricante de bombas favorito
  • Aislamiento térmico ajustable de clase alta
La ESBE serie GFF100 es una unidad de circulación de mezcla diseñada para circuitos de calefacción en los que se requiere un control constante de la temperatura. Equipada con dos válvulas de cierre con termómetros, válvula de retención y aislamiento térmico de clase alta.
La GFF100 se suministra con una válvula termostática de tres vías, que permite una regulación constante de la temperatura del sistema de calefacción y un ajuste de temperatura regulable. La unidad de circulación ESBE GFF100 es compatible con las bombas de 180 mm. El aislamiento térmico ajustable inteligente garantiza el aislamiento adecuado de cualquier tipo de bomba.
Gama de productos

GFF111

N.º ref. Referencia DN Rango de temperatura [°C] Conexión I Conexión J Peso [kg]
61220100 GFF111 25 20–55 G 1" G 1½" 3,8
Soporte para la instalación

Ejemplo de instalación

Ejemplo de instalación

Documentos

Datos técnicos

Datos técnicos

Clase de presión: PN 6
Presión de trabajo: 0,6 MPa
Aislamiento: EPP λ 0,036 W/mK
Medios, Agua de calefacción: conforme a VDI2035
Medios, Mezclas de agua/glicol: máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba)
Temperatura del medio, máx.: +95 °C
Temperatura del medio, mín.: 0 °C
Temperatura ambiente, max.°C/min.°C.: en función del equipo electrónico
Conexiones, Rosca interna (G): ISO 228/1
Conexiones, Rosca externa (G): ISO 228/1
Material, en contacto con agua Componentes de: Latón, acero
Material de sellado de: PTFE, fibra de aramida, EPDM

Válvula integrada

ESBE VTA372
Caída máx. de presión diferencial 100 kPa (1bar)
Rango de temperatura 20 - 55⁰C
Estabilidad de la temperatura ± 3⁰C *
* * Válido a una presión de agua caliente/fría invariable, velocidad mínima del caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10 ºC

Conformidad

PED 2014/68/EU, artículo 4.3
EnEv 2014

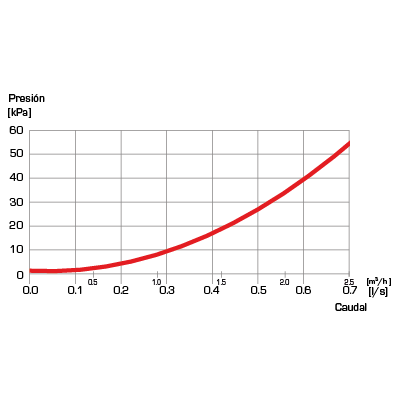

Características

Características
Accesorios y piezas de recambio

Opciones

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
66001100 66001100 GMA411 ESBE GMA411 Separación hidráulica para 1 unidad de circulación Separación hidráulica para 1 unidad de circulación download download
66001200 66001200 GMA421 ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. download download
66001300 66001300 GMA431 ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. download download
66001400 66001400 GMA441 ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. download download
66001500 66001500 GMA451 ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. download download
66001600 66001600 GMA521 ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. download download
66001700 66001700 GMA531 ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. download download

Piezas de recambio

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
67000600 67000600 GSP903 ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete download download
67003400 67003400 GSP911 ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete DN25 download download
67002000 67002000 GSP910 ESBE GSP910 Insulation circulation unit FLEXI ESBE GSP910 Insulation circulation unit FLEXI download download
Área de descarga

Área de descarga

Tipo Vista previa Descargar
Hoja de datos GFF100 download
Hoja de datos GFF100 (cs) download
Instrucciones de instalación GFF100 (de, en, fr, it, pl, ru, sv) download
Instrucciones de instalación GFF100 (si) download
Certificado Declaración de conformidad, GFF100 (en) download
Certificado Declaración de productos de construcción BPD3, GFF100 (en) download
Certificado EAC Certificado (RU) download
Imagen GFF111, de alta resolución download
2D Imagen GFF111 download
Dibujo 3D (archivo stp) GFF111, DN25 download
