Unidad de circulación, función mezcladora

GRA100

  • Control excelente del caudal gracias a la progresividad de la válvula
  • Lista para el uso con la mayoría de los controladores disponibles en el mercado
  • Aislamiento térmico de alta calidad
  • Un solo tamaño: autoadaptación + característica progresiva
La serie GRA100 de ESBE es una unidad de circulación de mezcla diseñada para circuitos de calefacción en los que se requiere un control muy preciso de la temperatura y el caudal. Equipada con dos válvulas de cierre con termómetros, válvula de retención, aislamiento térmico de alta calidad y bomba de circulación de alta eficiencia. La GRA100 se suministra con una válvula mezcladora progresiva rotativa de 3 vías y un actuador. La unidad de circulación de mezcla garantiza los mejores resultados de regulación independientemente de la velocidad del caudal y cuenta con un bajo riesgo de sobredimensionamiento gracias a las características de la válvula progresiva, así como la posibilidad de funcionamiento con la mayoría de los controladores disponibles en el mercado.
Gama de productos

GRA111

N.º ref. Referencia DN Tipo de bomba Conexión I Conexión J Peso [kg] Nota
61040100 GRA111 25 Wilo 25/6 G 1" G 1½" 5,7 230V, 3 punto de señal de control ARA661
61040400 GRA111 32 Wilo 25/7,5 G 1¼" G 1½" 6,4 230V, 3 punto de señal de control ARA661

GRA112

N.º ref. Referencia DN Tipo de bomba Conexión I Conexión J Peso [kg] Nota
61040500 GRA112 25 Grundfos 25-50 G 1" G 1½" 5,8 230V, 3 punto de señal de control ARA661
61040600 GRA112 32 Grundfos 25-70 G 1¼" G 1½" 6,5 230V, 3 punto de señal de control ARA661

GRA131

N.º ref. Referencia DN Tipo de bomba Conexión I Conexión J Peso [kg] Nota
61043200 GRA131 25 Wilo 25/6 G 1" G 1½" 5,7 24V, señal control proporcional ARA639
61043300 GRA131 32 Wilo 25/7,5 G 1¼" G 1½" 6,4 24V, señal control proporcional ARA639

GRA132

N.º ref. Referencia DN Tipo de bomba Conexión I Conexión J Peso [kg] Nota
61043400 GRA132 25 Grundfos 25-50 G 1" G 1½" 5,8 24V, señal control proporcional ARA639
61043500 GRA132 32 Grundfos 25-70 G 1¼" G 1½" 6,5 24V, señal control proporcional ARA639
Soporte para la instalación

Guía para instaladores, Unidades de Circulación (en)

Funcionamiento

Funcionamiento

Ejemplos de instalación

Ejemplos de instalación
Datos técnicos

Datos técnicos

Clase de presión: PN 6
Presión de trabajo: 0,6 MPa
Aislamiento: EPP λ 0,036 W/mK
EEI (Índice de eficacia energética): <0,21
Medios, Agua de calefacción: conforme a VDI2035
Medios, Mezclas de agua/glicol: máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba)
Medios, Mezclas de agua/etanol: máx. 28 %
Temperatura del medio, máx.: +110 °C
Temperatura del medio, mín.: 0 °C
Temperatura ambiente, máx.: +50 °C
Temperatura ambiente, mín.: 0 °C
Conexiones, Rosca interna (G): ISO 228/1
Conexiones, Rosca externa (G): ISO 228/1
Material, en contacto con agua Componentes de: Latón, hierro fundido, acero
Material de sellado de: PTFE, fibra aramida, EPDM

La bomba de circulación integrada

Grundfos UPM3 25-50
Fuente de alimentación 230 ± 10% V AC, 50/60 Hz
Consumo eléctrico 2 — 34 W
Clasificación del alojamiento IP X4D
Clase de aislamiento F
EEI (Índice de eficacia energética) <0,20
Grundfos UPM3 25-70
Fuente de alimentación 230 ± 10% V AC, 50/60 Hz
Consumo eléctrico 2 — 53 W
Clasificación del alojamiento IP X4D
Clase de aislamiento F
EEI (Índice de eficacia energética) <0,20
Wilo Yonos Para 25/6-130 RKA
Fuente de alimentación 230 ± 10% V AC, 50/60 Hz
Consumo eléctrico 3 — 45 W
Clasificación del alojamiento IP X4D
Clase de aislamiento F
EEI (Índice de eficacia energética) <0,20
Wilo Yonos Para 25/7,5 RKA
Fuente de alimentación 230 ± 10% V AC, 50/60 Hz
Consumo eléctrico 3 — 76 W
Clasificación del alojamiento IP X4D
Clase de aislamiento F
EEI (Índice de eficacia energética) <0,21

Válvula integrada

ESBE VRG430, DN20-8
Caída máx. de presión diferencial 100 kPa (1 bar)
Presión de cierre 200 kPa (2 bar)
Tasa de fuga en % de caudal <0,05%*
* Presión diferencial 100 kPa (1 bar)
ESBE VRG430, DN25-12
Caída máx. de presión diferencial 100 kPa (1 bar)
Presión de cierre 200 kPa (2 bares)
Tasa de fuga en % de caudal < 0,05%*
* Presión diferencial 100 kPa (1 bar)

Actuador integrado

ESBE ARA661
Señal de control 3 puntos SPDT
Fuente de alimentación 230 ± 10% V AC, 50Hz
Consumo eléctrico 5 VA
Tiempo de funcionamiento 90° 120 s
Clasificación del alojamiento IP41
Clase de protección II
ESBE ARA639
Señal de control proporcional
Señal de respuesta, "U" 2-10 V CA
Fuente de alimentación 24 ± 10% V CA/CC, 50/60 Hz
Consumo eléctrico - funcionamiento AC: 5 W / DC: 2,5 W
Consumo eléctrico - dimensiones CA: 11 VA / CC: 6 VA
Tiempo de funcionamiento 90° 15/30/60/120 s
Clasificación del alojamiento IP41
Clase de protección II
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, artículo 4.3
ErP 2009/125/EU
ErP 2015
EnEV2014

Dimensionamiento

Dimensionamiento
Guía de dimensionamiento - Véase la hoja de datos

Cableado

Vea las instrucciones de instalación

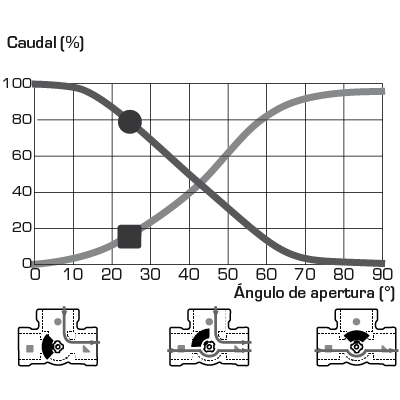

Características de la válvula VRG430, DN20

Características de la válvula VRG430, DN20

Características de la válvula VRG430, DN25

Características de la válvula VRG430, DN25
Accesorios y piezas de recambio

Opciones

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
66001100 66001100 GMA411 ESBE GMA411 Separación hidráulica para 1 unidad de circulación Separación hidráulica para 1 unidad de circulación download download
66001200 66001200 GMA421 ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. download download
66001300 66001300 GMA431 ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. download download
66001400 66001400 GMA441 ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. download download
66001500 66001500 GMA451 ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. download download
66001600 66001600 GMA521 ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. download download
66001700 66001700 GMA531 ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. download download

Piezas de recambio

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
67000600 67000600 GSP903 ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete download download
67003400 67003400 GSP911 ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete DN25 download download
67004000 67004000 GSP911 ESBE GSP911 Válvulas de bola con termómetro DN 32, 2 piezas / paquete ESBE GSP911 Ball valves incl thermometer DN 32, 2 pcs/package DN32 download download
67000700 67000700 GSP912 ESBE GSP912 Kit adaptador VRG y ARA Válvulas ESBE serie VRG y actuadores serie ARA DN20-DN32 download download
67004400 67004400 GSP910 ESBE GSP910 Aislamiento, Unidad de circulación DN 25/32 ESBE GSP910 Aislamiento, Unidad de circulación DN 25/32 download download
67000100 67000100 GSP901 ESBE GSP901 Bomba RKA 25/6 Wilo ESBE Bomba GSP901 RKA 25/6 Wilo DN25 download download
67000300 67000300 GSP901 ESBE GSP901 Bomba RKA 25/7.5 Wilo ESBE Bomba GSP901 RKA 25/7.5 Wilo DN32 download download
67000400 67000400 GSP901 ESBE GSP901 Bomba UPM3 25-50 Grundfos ESBE Bomba GSP901 UPM3 25-50 Grundfos DN25 download download
67000500 67000500 GSP901 ESBE GSP901 Bomba UPM3 25-70 Grundfos ESBE Bomba GSP901 UPM3 25-70 Grundfos DN32 download download
