Actuador

90 3 puntos

  • Rango operativo ajustable.
  • Un surtido para cualquier necesidad.
  • Conmutador auxiliar disponible.

La serie 90 con señal de 3 puntos (apertura/cierre) está indicada para operaciones de mezcla junto con válvulas como la 3F. En estas aplicaciones puede utilizarse cualquier posición del rango operativo del actuador para obtener el nivel deseado de mezcla. El actuador se ha diseñado para hacer funcionar válvulas rotatorias DN 15–150 y tiene discos de levas ajustables para obtener un rango operativo de 30º-180º.
La serie se puede accionar manualmente mediante un botón de desconexión y una palanca.

Gama de productos

90, 3 puntos 230 V

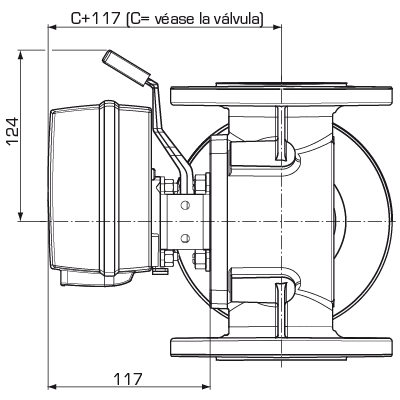

Dimensiones de instalación para el actuador serie 90 con válvulas mezcladoras ESBE serie MG, G, F, T/TM, H/HG y BIV
N.º ref. Referencia Tensión [V CA] Tiempo de funcionamiento 90° [s] Señal de control Par de torsión [Nm] Nota
12051700 94 230 15 SPDT de 3 puntos 5 Conmutador auxiliar por separado como opción. Sustituye 84
12051800 94M 230 15 SPDT de 3 puntos 5 Con conmutador auxiliar premontado
12051900 95 230 60 SPDT de 3 puntos 15 Conmutador auxiliar por separado como opción. Sustituye 85, 85S
12052200 95M 230 60 SPDT de 3 puntos 15 Con conmutador auxiliar premontado
12052000 95-2 230 120 SPDT de 3 puntos 15 Conmutador auxiliar por separado como opción
12052100 95-2M 230 120 SPDT de 3 puntos 15 Con conmutador auxiliar premontado
12052300 96 230 240 SPDT de 3 puntos 15 Conmutador auxiliar por separado como opción. Sustituye 86, 86S
12052400 96M 230 240 SPDT de 3 puntos 15 Con conmutador auxiliar premontado

90, 3 puntos 24 V

Dimensiones de instalación para el actuador serie 90 con válvulas mezcladoras ESBE serie MG, G, F, T/TM, H/HG y BIV
N.º ref. Referencia Tensión [V CA] Tiempo de funcionamiento 90° [s] Señal de control Par de torsión [Nm] Nota
12050200 91 24 15 SPDT de 3 puntos 5 Conmutador auxiliar por separado como opción. Sustituye 81
12050600 92 24 60 SPDT de 3 puntos 15 Conmutador auxiliar por separado como opción. Sustituye 82, 82S
12051100 92M 24 60 SPDT de 3 puntos 15 Con conmutador auxiliar premontado
12050700 92-2 24 120 SPDT de 3 puntos 15 Conmutador auxiliar por separado como opción
12051300 93 24 240 SPDT de 3 puntos 15 Conmutador auxiliar por separado como opción. Sustituye 83, 83S
Soporte para la instalación

Documentos

Datos técnicos

Datos técnicos

Fuente de alimentación: 24 ± 10% V CA, 50 Hz;
230 ± 10% V CA, 50 Hz
Consumo eléctrico: 24V: 2 VA;
230V: 5 VA
Clasificación del alojamiento: IP54
Clase de protección: II
Par de torsión: Véase la tabla de dimensiones
Potencia nominal del conmutador auxiliar: 6(3) A 250 V CA
Peso: 0,8 kg
Temperatura ambiente, máx.: +55 °C
Temperatura ambiente, mín.: -15 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Cableado

Vea las instrucciones de instalación
Accesorios y piezas de recambio

Kits adaptadores

N.º ref. Referencia Designación Nota Manual de instrucciones
16053300 16053300 VRG801 ESBE VRG801 Kit adaptador para válvulas ESBE serie VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Pedir por separado. download
13905100 13905100 VBF801 ESBE VBF801 Kit adaptador para válvulas ESBE serie VBF100 - serie de actuador 90 Serie 90. Pedir por separado. download
16051300 16051300 900 ESBE 900 Kit adaptador ESBE 900 para válvulas ESBE serie MG, G, F, BIV, T, TM, H y HG. Serie 90, CRA120, CRC120. Viene con el actuador o controlador. download
16053900 16053900 900C ESBE 900C Kit adaptador, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16051700 16051700 900CK ESBE 900CK Kit adaptador para Honeywell Centra Kompakt DRK/ZRK. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16053600 16053600 900F ESBE 900F Kit adaptador para Meibes/Oventrop/Watts/BRV. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16052600 16052600 900L ESBE 900L Kit adaptador para válvulas Schneider Electric TRV/TAC-TRV. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16052500 16052500 900K ESBE 900K Kit adaptador para Siemens VBG31, VBI31, VBF21 y VCI31. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16051400 16051400 900A ESBE 900A Kit adaptador para válvulas TA VTR. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16051500 16051500 900B ESBE 900B Kit adaptador para válvulas Viesmann DN 20-25 Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download

Piezas de recambio

N.º ref. Referencia Designación Nota Manual de instrucciones
98180570 98180570 900 ESBE MTS900 Acoplamiento de árboles serie 90 download

Opciones

N.º ref. Referencia Designación Nota Manual de instrucciones
98100690 98100690 ESBE Conmutador auxiliar independiente para serie 90. download
Área de descarga

Área de descarga

Tipo Vista previa Descargar
Hoja de datos 90, 3 puntos download
Instrucciones de instalación 90, 3 puntos download
Certificado Declaración de conformidad 90, 3 puntos download
Certificado Declaración de productos de construcción BPD3 download
Certificado EAC Certificado (RU), 230V download
Certificado EAC Certificado (RU), 12-24V download
Imagen 90, de alta resolución download
2D Imagen 90 download
Dibujo 3D (archivo stp) 90 download
