Válvula mezcladora
3F
- Regulación excelente para el mejor rendimiento en aplicaciones de mezcla o selección de hasta 6 bares (PN6).
- Gran variedad de tamaños hasta DN 150.
- Larga duración y alta durabilidad.
- Combinación perfecta entre la válvula y los actuadores ESBE

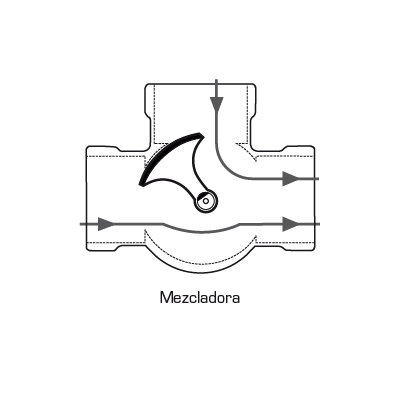

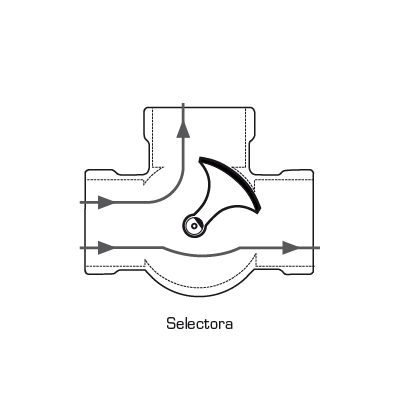

La serie 3F son válvulas de 3 vías con conexión de brida PN6, indicadas para aplicaciones de mezcla o selección de hasta 6 bares. Las válvulas están fabricadas en hierro fundido de alto rendimiento, de modo que pueden utilizarse en instalaciones de calefacción y refrigeración. La serie 3F está disponible en DN 20-150 e incorpora una brida PN6 para adaptarse a las dimensiones de tubería de brida PN6. La válvula puede combinarse a la perfección con los actuadores y controladores ESBE.
Gama de productos
3F, Brida
| N.º ref. | Referencia | DN | Kvs | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Peso [kg] |
| 11100100 | 3F 20 | 20 | 12 | 70 | 140 | 40 | 82 | 65 | 90 | Ø11,5 (4x) | 3,5 |
| 11100200 | 3F 25 | 25 | 18 | 75 | 150 | 40 | 82 | 75 | 100 | Ø11,5 (4x) | 4,0 |
| 11100300 | 3F 32 | 32 | 28 | 80 | 160 | 40 | 82 | 90 | 120 | Ø15 (4x) | 5,9 |
| 11100400 | 3F 40 | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | Ø15 (4x) | 6,8 |
| 11100600 | 3F 50 | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | Ø15 (4x) | 9,1 |
| 11100800 | 3F 65 | 65 | 90 | 100 | 200 | 52 | 95 | 130 | 160 | Ø15 (4x) | 10,0 |
| 11101000 | 3F 80 | 80 | 150 | 120 | 240 | 63 | 106 | 150 | 190 | Ø18 (4x) | 16,2 |
| 11101200 | 3F 100 | 100 | 225 | 132 | 265 | 73 | 116 | 170 | 210 | Ø18 (4x) | 21,0 |
| 11101400 | 3F 125 | 125 | 280 | 150 | 300 | 80 | 123 | 200 | 240 | Ø18 (8x) | 27,0 |
| 11101600 | 3F 150 | 150 | 400 | 175 | 350 | 88 | 130 | 225 | 265 | Ø18 (8x) | 37,0 |
Soporte para la instalación
Funcionamiento
Ejemplos de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación 3F |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN6 |
| Tasa de fuga en % de caudal: | Mezcladora: máx. 1,5; Selectora: máx. 1,0 |
| Caída máx. de presión diferencial: | 50 kPa |
| Rango de operación Kv/Kv min: | 100 |
| Conexiones: | Brida, EN 1092-2 |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % |
| Medios, Mezclas de agua/etanol: | máx. 28 % |
| Temperatura del medio, máx.: | +110 °C |
| Temperatura del medio, mín.: | -10 °C |
| Material, Cuerpo de la válvula: | Hierro fundido, EN-JL 1030 |
| Material, Sector DN 20-25: | Latón, CW 614N |
| Material, Sector DN 32-150: | Latón, CW 614N y acero inoxidable |
| Material, Buje DN 20-25: | Plástico |
| Material, Buje DN 32-150: | Latón DZR, CW 602N |
| Material, Cubierta DN 20-25: | Zinc |
| Material, Cubierta DN 32-150: | Hierro fundido |
| Material, Juntas tóricas: | EPDM |
Conformidad
SI 2016 n.º 1105 (UK)
Características de la válvula

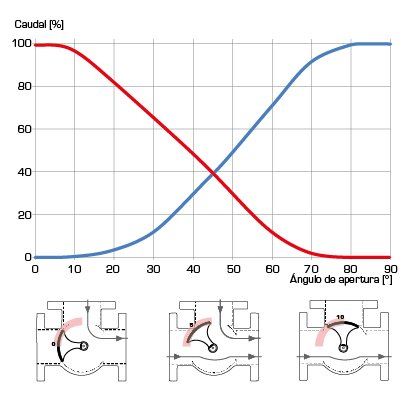

Dimensionamento
Accesorios y piezas de recambio
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Manual de instrucciones | |
 |
17000300 | ESBE Juego de uniones n.º 1 (DN 20-65) | |
||
 |
17000400 | ESBE Juego de uniones n.º 2 (DN 80-150) | |
||
 |
17000800 | K1C | ESBE K 1C Interior completo | 3F DN20-25, 3G DN20-40 (F120-125, G119-138) | |
 |
17001100 | K2A-S | ESBE K 2A-S Interior completo | 3F DN32-40, 3G DN50 (F132-140, G151) | |
|
17001400 | K3A-S | ESBE K3A-S Interior completo | 3F DN50-65 | |
|
17001700 | K4-S | ESBE K 4-S Interior completo | 3F DN80 | |
|
17001800 | K5A-S | ESBE K 5A-S Interior completo | 3F DN100 (F1100) | |
|
17002000 | K5B-S | ESBE K5B-S Interior completo | 3F DN125 | |
|
17002100 | K6-S | ESBE K 6-S Interior completo | 3F DN150 (F1150) | |
 |
98080120 | ESBE Palanca | Sustituye botón de agarre ref. 17007500 y palanca ref. 98360010 | |
Kits adaptadores
| N.º ref. | Referencia | Designación | Nota | Manual de instrucciones | |
 |
16051300 | 900 | ESBE 900 Kit adaptador ESBE 900 para válvulas ESBE serie MG, G, F, BIV, T, TM, H y HG. | Serie 90, CRA120, CRC120. Viene con el actuador o controlador. | |
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | 3F |
|
| Instrucciones de instalación | 3F |
|
| Certificado | Declaración de conformidad, 3F (en) |
|
| Certificado | Declaración de conformidad UKCA, 3F (en) |
|
| Certificado | Declaración de productos de construcción BPD3, 3F (en) |
|
| Certificado | EAC Certificado (RU), 3F |
|
| Certificado | UKRSEPRO Certificado (UA), 3F |
|
| Imagen | 3F, de alta resolución |
|
| 2D imagen | 3F |
|
| Dibujo 3D (archivo stp) | 3F, DN20 |
|
| Dibujo 3D (archivo stp) | 3F, DN25 |
|
| Dibujo 3D (archivo stp) | 3F, DN32 |
|
| Dibujo 3D (archivo stp) | 3F, DN40 |
|
| Dibujo 3D (archivo stp) | 3F, DN50 |
|
| Dibujo 3D (archivo stp) | 3F, DN65 |
|
| Dibujo 3D (archivo stp) | 3F, DN80 |
|
| Dibujo 3D (archivo stp) | 3F, DN100 |
|
| Dibujo 3D (archivo stp) | 3F, DN125 |
|
| Dibujo 3D (archivo stp) | 3F, DN150 |
|
Materiales relacionados
Productos relacionados
 |
VLF100 | La serie VLF son válvulas de control de 2 vías y 3 vías con conexión de brida PN6, indicadas para aplicaciones de mezcla y regulación de caudal de hasta 6 bares. | Hoja de datos | |||
 |
CRC120 | La serie CRC120 es un controlador basado en un sensor exterior diseñado para grandes sistemas y válvulas como la 3F | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación |
 |
90 3 puntos | La serie 90 con señal de 3 puntos (apertura/cierre) está indicada para aplicaciones de mezcla. | Hoja de datos | Instrucciones de instalación | ||
 |
CRA120 | La serie CRA120 es un controlador constante de la temperatura del caudal indicado para grandes sistemas y válvulas como la 3F. | Hoja de datos | Instrucciones de instalación | ||
 |
ARC300 | El actuador ESBE de la serie ARC300 es un actuador rotativo con un par de torsión de 30 Nm y un rango operativo de 90º apto para las válvulas mezcladoras ESBE DN100-150. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación |
|
90 proporcional | Los actuadores proporcionales de serie 90,15 Nm, dedicados a aplicaciones de mezcla, desvío y control de flujo. | Hoja de datos | Instrucciones de instalación |
