Válvula mezcladora
4F
- Regulación excelente para el mejor rendimiento en aplicaciones de mezcla doble de hasta 6 bares (PN6).
- Gran variedad de tamaños hasta DN 100.
- Larga duración y alta durabilidad.
- Combinación perfecta entre las válvulas y los actuadores ESBE.
La serie 4F son válvulas de 4 vías con conexión de brida PN6, indicadas para aplicaciones de mezcla doble de hasta 6 bares. Las válvulas están fabricadas en hierro fundido de alto rendimiento, de modo que pueden utilizarse en instalaciones de calefacción y refrigeración. La serie 4F está disponible en DN 40-100 e incorpora una brida PN6 para adaptarse a las dimensiones de tubería de brida PN6. The Valve is perfectly combined with ESBE actuators and controllers,
Gama de productos
4F, Brida
| N.º ref. | Referencia | DN | Kvs | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Peso [kg] |
| 11101800 | 4F 40 | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | Ø15 (4x) | 8,2 |
| 11101900 | 4F 50 | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | Ø15 (4x) | 11,0 |
| 11102000 | 4F 65 | 65 | 90 | 100 | 200 | 50 | 92 | 130 | 160 | Ø15 (4x) | 12,2 |
| 11102100 | 4F 80 | 80 | 150 | 120 | 240 | 65 | 108 | 150 | 190 | Ø18 (4x) | 20,0 |
| 11102200 | 4F 100 | 100 | 225 | 132 | 265 | 81 | 124 | 170 | 210 | Ø18 (4x) | 25,0 |
Soporte para la instalación

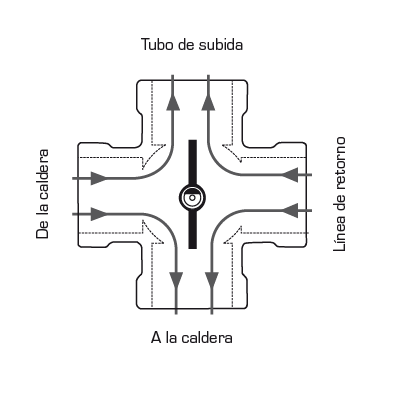

Funcionamiento
Ejemplo de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación 4F |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN6 |
| Tasa de fuga en % de caudal: | Mezcladora: máx. 1,5; Selectora: máx. 1,0 |
| Caída máx. de presión diferencial: | DN 20-50, máx.: 50 kPa; DN 65-150, máx.: 30 kPa |
| Rango de operación Kv/Kv min: | 100 |
| Conexiones: | Brida, EN 1092-2 |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % |
| Medios, Mezclas de agua/etanol: | máx. 28 % |
| Temperatura del medio, máx.: | +110 °C |
| Temperatura del medio, mín.: | -10 °C |
| Material, Cuerpo de la válvula: | Hierro fundido, EN-JL 1030 |
| Material, Sector: | Latón, CW 614N y acero inoxidable |
| Material, Buje: | Latón DZR, CW 602N |
| Material, Cubierta: | Hierro fundido |
| Material, Juntas tóricas: | EPDM |
Conformidad
SI 2016 n.º 1105 (UK)

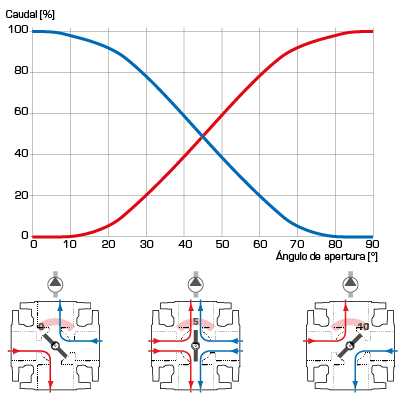

Características de la válvula
Dimensionamento
Accesorios y piezas de recambio
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Manual de instrucciones | |
 |
17000300 | ESBE Juego de uniones n.º 1 (DN 20-65) | |
||
 |
17000400 | ESBE Juego de uniones n.º 2 (DN 80-150) | |
||
 |
17003100 | V2A | ESBE V2A Interior completo | 4F DN32-40, 4G DN50 (F432-440, G451) | |
|
17003400 | V4 | ESBE V4 Interior completo | 4F DN80 (F480) | |
|
17003500 | V5 | ESBE V 5 Interior completo | 4F DN100-125 (F4100-4125) | |
 |
98080120 | ESBE Palanca | Sustituye botón de agarre ref. 17007500 y palanca ref. 98360010 | |
Kits adaptadores
| N.º ref. | Referencia | Designación | Nota | Manual de instrucciones | |
 |
16051300 | 900 | ESBE 900 Kit adaptador ESBE 900 para válvulas ESBE serie MG, G, F, BIV, T, TM, H y HG. | Serie 90, CRA120, CRC120. Viene con el actuador o controlador. | |
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | 4F |
|
| Instrucciones de instalación | 4F |
|
| Certificado | Declaración de conformidad, 4F (en) |
|
| Certificado | Declaración de conformidad UKCA, 4F (en) |
|
| Certificado | Declaración de productos de construcción BPD3, 4F (en) |
|
| Certificado | EAC Certificado (RU), 4F |
|
| Certificado | UKRSEPRO Certificado (UA), 4F |
|
| Imagen | 4F, de alta resolución |
|
| 2D imagen | 4F |
|
| Dibujo 3D (archivo stp) | 4F, DN32 |
|
| Dibujo 3D (archivo stp) | 4F, DN40 |
|
| Dibujo 3D (archivo stp) | 4F, DN50 |
|
| Dibujo 3D (archivo stp) | 4F, DN65 |
|
| Dibujo 3D (archivo stp) | 4F, DN80 |
|
| Dibujo 3D (archivo stp) | 4F, DN100 |
|
| Dibujo 3D (archivo stp) | 4F, DN125 |
|
| Dibujo 3D (archivo stp) | 4F, DN150 |
|
Materiales relacionados
Productos relacionados
 |
CRC120 | La serie CRC120 es un controlador basado en un sensor exterior diseñado para grandes sistemas y válvulas como la 3F | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación |
 |
90 3 puntos | La serie 90 con señal de 3 puntos (apertura/cierre) está indicada para aplicaciones de mezcla. | Hoja de datos | Instrucciones de instalación | ||
 |
CRA120 | La serie CRA120 es un controlador constante de la temperatura del caudal indicado para grandes sistemas y válvulas como la 3F. | Hoja de datos | Instrucciones de instalación | ||
 |
ARC300 | El actuador ESBE de la serie ARC300 es un actuador rotativo con un par de torsión de 30 Nm y un rango operativo de 90º apto para las válvulas mezcladoras ESBE DN100-150. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación |
|
90 proporcional | Los actuadores proporcionales de serie 90,15 Nm, dedicados a aplicaciones de mezcla, desvío y control de flujo. | Hoja de datos | Instrucciones de instalación |
