Controlador

CRA120

  • Rango operativo ajustable.
  • Para válvulas hasta DN 150.
  • Regulación excelente.
La serie CRA120 es un controlador constante de la temperatura del caudal indicado para grandes sistemas y válvulas como la 3F. El producto es ideal para aplicaciones en las que se necesita una temperatura constante del agua. Los ajustes de la temperatura se realizan mediante una interfaz de pantalla y pulsadores muy fáciles de utilizar. El controlador se ha diseñado para hacer funcionar válvulas rotatorias DN 15-150 y tiene un rango operativo de 30-180º. La serie se puede accionar manualmente mediante un botón de desconexión y una palanca.
Gama de productos

CRA12x

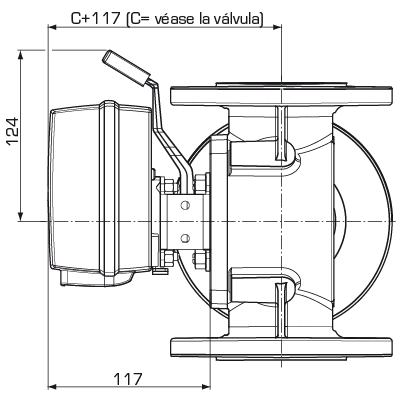

Dimensiones de instalación para el actuador serie CRx120 con válvulas mezcladoras ESBE serie MG, G, F, T/TM, H/HG y BIV
Dimensiones de instalación para la caja de control
N.º ref. Referencia Tensión [V CA] Rango de temperatura [°C] Par de torsión [Nm] Nota Modelo sustituido
12742100 CRA121 230 5-95 15 12700500
12742500 CRA125 230 5-95 15 Transformador con enchufe para Reino Unido
12742200 CRA122 24 5-95 15 12700100
Soporte para la instalación

How to mount ESBE Controller on ESBE valve (en)

Ejemplos de instalación

Ejemplos de instalación
1
2

Documentos

Datos técnicos

Datos técnicos

Clasificación del alojamiento: Unidad de actuador: IP54;
Caja de control: IP54
Clase de protección: II
Fuente de alimentación: 24 ± 10% V CA, 50/60 Hz;
230 ± 10% V CA, 50 Hz
Consumo eléctrico: 24VCA: 3 VA;
230VCA: 10 VA
Par de torsión: 15 Nm
Tiempo de funcionamiento a máxima. velocidad: 120 s
Peso: 0,9 kg
Temperatura ambiente, máx.: +55 °C
Temperatura ambiente, mín.: -5 °C
Rango de temperatura - Sonda de tubería de caudal: +5 a +95 °C

Conformidad

Conformidad
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Cableado

Vea las instrucciones de instalación
Accesorios y piezas de recambio

Kits adaptadores

N.º ref. Referencia Designación Nota Manual de instrucciones
16053300 16053300 VRG801 ESBE VRG801 Kit adaptador para válvulas ESBE serie VRG, VRH, VRB, VRS, VRP. Kit adaptador ESBE VRG801 para válvulas ESBE serie VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Pedir por separado. download
16051300 16051300 900 ESBE 900 Kit adaptador ESBE 900 para válvulas ESBE serie MG, G, F, BIV, T, TM, H y HG. Kit adaptador ESBE 900 para válvulas ESBE serie MG, G, F, BIV, T, TM, H y HG. Serie 90, CRA120, CRC120. Viene con el actuador o controlador. download
16053900 16053900 900C ESBE 900C Kit adaptador, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Kit adaptador ESBE 900C, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16051700 16051700 900CK ESBE 900CK Kit adaptador para Honeywell Centra Kompakt DRK/ZRK. Kit adaptador ESBE 900CK para Honeywell Centra Kompakt DRK/ZRK. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16053600 16053600 900F ESBE 900F Kit adaptador para Meibes/Oventrop/Watts/BRV. Kit adaptador ESBE 900F para Meibes/Oventrop/Watts/BRV. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16052600 16052600 900L ESBE 900L Kit adaptador para válvulas Schneider Electric TRV/TAC-TRV. Kit adaptador ESBE 900L para válvulas Schneider Electric TRV/TAC-TRV. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16052500 16052500 900K ESBE 900K Kit adaptador para Siemens VBG31, VBI31, VBF21 y VCI31. Kit adaptador ESBE 900K para Siemens VBG31, VBI31, VBF21 y VCI31. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16051400 16051400 900A ESBE 900A Kit adaptador para válvulas TA VTR. Kit adaptador ESBE 900A para válvulas TA-VTR. Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download
16051500 16051500 900B ESBE 900B Kit adaptador para válvulas Viesmann DN 20-25 Kit adaptador ESBE 900B para válvulas Viesmann DN 20-25 Serie 90, CRA120, CRC120, 90C*. Pedir por separado. * El kit adaptador se suministra con una palanca de mano que debe quitarse para el controlador serie 90C. No se requiere para el montaje. download

Piezas de recambio

N.º ref. Referencia Designación Nota Manual de instrucciones
17053100 17053100 CRA911 ESBE CRA911 Sonda de tubería de caudal, cable 5m Sonda de tubería de caudal CRA911, cable 5m download
17053300 17053300 CRA912 ESBE CRA912 Adaptador de tensión, 230 V, 24 V Adaptador de tensión CRA912, 230 V, 24 V. download
Área de descarga

Área de descarga

Tipo Vista previa Descargar
Hoja de datos CRA120 download
Instrucciones de instalación CRA120 (en) download
Certificado Declaración de conformidad CRA120 download
Certificado Declaración de productos de construcción (BPD3) CRA120 (en) download
Certificado EAC Certificado (RU) download
Imagen CRA120, de alta resolución download
2D Imagen CRA120 download
Dibujo 3D (archivo stp) CRA120 Controlador download
Dibujo 3D (archivo stp) 90 Actuador download
