Pumpengruppe, konstante Vorlauftemperatur
GFA200, GFA300
- Thermische Konstanttemperaturregelung
- Gewünschte Mischtemperatur zwischen 20°C und 55°C einstellbar
- Erhältlich in 3 Größen: DN20, DN25, DN32
- 3 verschiedene Hocheffizienzpumpen
- Hochwertige Isolierschale
- Komplett vormontiert
- Kompakte Bauweise
Die ESBE Serien GFA200 und GFA300 mit thermischen Mischautomaten sind für Heizkreisläufe konzipiert, in denen eine konstante Temperaturregelung erforderlich ist. Ausgestattet mit zwei Absperrventilen mit Thermometern, Rückflussverhinderer, hochwertiger Isolierschale und Hocheffizienzpumpe.
Die Serie GFAx00 wird mit einem 3-Wege thermischen Mischautomaten zur konstanten Temperaturregelung des Heizkreises geliefert. Der thermische Mischautomat verfügt über eine Temperatureinstellung im Bereich von 20°C – 55°C.
Die Serie GFA200 mit sehr kompakten Abmessungen ist in DN25 und DN32 erhältlich und entweder mit einer Wilo oder Grundfos Pumpe ausgestattet.
Die Serie GFA300 ist in DN20 erhältlich und mit einer Wilo-Pumpe ausgestattet.
Produktpalette
GFA211
| Art. Nr. | Bezeichnung | DN | Pumpe Referenz | Temperaturbereich [°C] | Anschluss I | Anschluss J | A [mm] | Gewicht [kg] | Hinweis |
| 61021100 | GFA211 | 25 | Wilo PARA 25/6 | 20−55 | G 1" | G 1½" | 146 | 5,6 | Ersetzt 61020100 |
| 61021200 | GFA211 | 32 | Wilo PARA 25/8 | 20−55 | G 1¼" | G 1½" | 157 | 5,9 | Ersetzt 61020200 |
GFA212
| Art. Nr. | Bezeichnung | DN | Pumpe Referenz | Temperaturbereich [°C] | Anschluss I | Anschluss J | A [mm] | Gewicht [kg] | Hinweis |
| 61021300 | GFA212 | 25 | Grundfos UPM3 AUTO 25-50 | 20−55 | G 1" | G 1½" | 141 | 5,7 | Ersetzt 61020300 |
| 61021400 | GFA212 | 32 | Grundfos UPM3 AUTO 25-70 | 20−55 | G 1¼" | G 1½" | 141 | 5,8 | Ersetzt 61020400 |
GFA311
| Art. Nr. | Bezeichnung | DN | Pumpe Referenz | Temperaturbereich [°C] | Anschluss I | Anschluss J | Gewicht [kg] | Hinweis |
| 61023200 | GFA311 | 20 | Wilo PARA STG 15/8 | 20–55 | G ¾" | G 1" | 4,1 | Ersetzt 61023100 |
GFA394
| Art. Nr. | Bezeichnung | DN | Pumpe Referenz | Temperaturbereich [°C] | Anschluss I | Anschluss J | Gewicht [kg] | Hinweis | (NTC) |
| 61025100 | GFA394 | 20 | Wilo PARA 15/6 | 20–55 | G ¾" | G 1" | 3,4 | ohne Dämmschale | 4934069 |
Einbauhilfe
Montage ESBE Pumpengruppe
Anwendung
Einbaubeispiele
Dokumente
Technische Daten
Technische Daten
| Druckstufe: | PN 10 |
| Betriebsdruck: | 1,0 MPa |
| Isolierung: | EPP λ 0,036 W/mK |
| Medien, Heizwasser: | in Übereinstimmung mit VDI2035 |
| Medien, Wasser-Glykol-Mischungen: | max. 50 % ; Wasser/Glykol-Mischungen beeinflussen die Pumpenleistung. Bei Anwendungen, bei denen Wasser/Glykol-Mischungen verwendet werden, sollte die Pumpenleistung berücksichtigt werden. |
| Medientemperatur: | min. +5°C, max. +100°C |
| Umgebungstemperatur - Serie GFA211: | min. 0°C, max. +58°C |
| Umgebungstemperatur - Serie GFA212: | min. 0°C, max. +70°C |
| Umgebungstemperatur - Serie GFA300: | min. 0°C, max. +58°C |
| Anschlüsse, Innengewinde (G): | ISO 228/1 |
| Anschlüsse, Außengewinde (G): | ISO 228/1 |
| Wasserberührte Materialien |
Komponenten: Messing, Grauguss, Stahl Dichtmaterialien: PTFE, Aramidfasern, EPDM |
Integrierte Pumpe
| Wilo PARA 25-130/6-43/SC | |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 3 — 43 W |
| Schutzart: | IP X4D |
| Isolationsklasse: | F |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,20 |
| Wilo PARA 25-130/8-75/SC | |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 10 — 75 W |
| Schutzart: | IP X4D |
| Isolationsklasse: | F |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,21 |
| Grundfos UPM3 AUTO 25-50 130 | |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 4 — 33 W |
| Schutzart: | IP44 |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,20 |
| Grundfos UPM3 AUTO 25-70 130 | |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 2 — 52 W |
| Schutzart: | IP44 |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,20 |
| Wilo PARA STG 15-130/8-60/0 | |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 2 — 60 W |
| Schutzart: | IP X4D |
| Isolationsklasse: | F |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,20 |
| Wilo PARA 15-130/6-43/SCU | |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 3 — 43 W |
| Schutzart: | IP X4D |
| Isolationsklasse: | F |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,20 |
Integrierter Mischer
| ESBE VTA378 | |
| Max. Differenzdruckabfall: | 100 kPa (1bar) |
| Temperaturbereich: | 20 - 55⁰C |
| Temperaturstabilität: | ±3⁰C* |
| *: | * Gültig bei unverändertem Warm-/Kaltwasserdruck, Mindestdurchflussrate 9 l/min. Mindesttemperaturunterschied zwischen Warmwassereingang und Mischwasserausgang 10°C und empfohlener Höchsttemperaturunterschied zwischen Rücklaufwasser-/Kaltwassereingang und Mischwasserausgang: 10°C |
| ESBE VTA572, DN20-4,5 | |
| Max. Differenzdruckabfall: | 100kPa (1bar) |
| Temperaturbereich: | 20 - 55⁰C |
| Temperaturstabilität: | ±3⁰C * |
| *: | * Gültig bei unverändertem Warm-/Kaltwasserdruck, Mindestdurchflussrate 9 l/min. Mindesttemperaturunterschied zwischen Warmwassereingang und Mischwasserausgang 10°C und empfohlener Höchsttemperaturunterschied zwischen Rücklaufwasser-/Kaltwassereingang und Mischwasserausgang: 10°C |
| ESBE VTA572, DN25-4,8 | |
| Max. Differenzdruckabfall: | 100kPa (1bar) |
| Temperaturbereich: | 20 - 55⁰C |
| Temperaturstabilität: | ±3⁰C * |
| *: | * Gültig bei unverändertem Warm-/Kaltwasserdruck, Mindestdurchflussrate 9 l/min. Mindesttemperaturunterschied zwischen Warmwassereingang und Mischwasserausgang 10°C und empfohlener Höchsttemperaturunterschied zwischen Rücklaufwasser-/Kaltwassereingang und Mischwasserausgang: 10°C |
Konformität
SI 2016 No. 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
Dimensionierung
Verkabelung
Zubehör- und ersatzteile
Ersatzteile
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
37001700 | VTA937 | ESBE VTA937 Austauschset VTA370, 20 - 55°C | VTA370 |  |
|
 |
37101500 | VTA957 | ESBE VTA957 Austauschset, Serie VTA570, 20 - 55°C | VTA570 | |
|
 |
67003300 | GSP933 | ESBE GSP933 Kugelhähne inkl. Thermometer DN20 G¾", 2 Stk./Packung | DN20, G¾" | |
|
|
67003800 | GSP933 | ESBE GSP933 Kugelhähne inkl. Thermometer DN20 G1", 2 Stk./Packung | DN20, G1" | |
|
 |
67003400 | GSP911 | ESBE GSP911 Kugelhähne inkl. Thermometer DN25, 2 Stk./Packung | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Kugelhähne inkl. Thermometer DN32, 2 Stk./Packung | DN32 | |
|
 |
67005600 | GSP932 | ESBE GSP932 Pumpe Wilo STG 15/8 | DN20 | |
|
 |
67004200 | GSP942 | ESBE GSP942 Pumpe Wilo PARA 15-130/6-43 SCU | DN20 | |
|
 |
67005200 | GSP951 | ESBE GSP951 Pumpe Wilo PARA 25/6 | DN25 | |
|
 |
67005400 | GSP952 | ESBE GSP952 Pumpe Grundfos UPM3 AUTO 25-50 | DN25 | |
|
 |
67005300 | GSP951 | ESBE GSP951 Pumpe Wilo PARA 25/8 | DN32 | |
|
 |
67005500 | GSP901 | ESBE GSP952 Pumpe Grundfos UPM3 AUTO 25-70 | DN32 | |
|
Zubehör
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
66000500 | GMA321 | ESBE GMA321 Verteilerbalken für zwei Pumpengruppen, ohne integrierte hydraulische Weichenfunktion. | DN20 | |
|
 |
66000600 | GMA331 | ESBE GMA331 Verteilerbalken für drei Pumpengruppen , ohne integrierte hydraulische Weichenfunktion | DN20 | |
|
 |
66000700 | GMB631 | ESBE GMB631 Systemverteilerbox | DN20, für 2-3 Pumpengruppen | |
|
 |
66001100 | GMA411 | ESBE GMA411 Hydraulische Weiche für ein Pumpengruppe. | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Verteilerbalken für zwei Pumpengruppen, ohne integrierte hydraulische Weichenfunktion | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Verteilerbalken für drei Pumpengruppen, ohne integrierte hydraulische Weichenfunktion | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Verteilerbalken für vier Pumpengruppen, ohne integrierte hydraulische Weichenfunktion | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Verteilerbalken für fünf Pumpengruppen, ohne integrierte hydraulische Weichenfunktion | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Verteilerbalken für zwei Pumpengruppen, mit integrierter hydraulischer Weiche | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Verteilerbalken für drei Pumpengruppen, mit integrierter hydraulischer Weiche | DN25/32 | |
|
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | GFA200, GFA300 |
|
| Montageanweisung | GFA200, DN25 Ball valves Design 1 |
|
| Montageanweisung | GFA200, DN32 Ball valves Design 2 |
|
| Montageanweisung | GFA310, DN20 (en) |
|
| Montageanweisung | GFA390, DN20 (en) |
|
| Montageanweisung | GFA200, GFA300 (DN20/DN25/DN32), Wilo Pumpe |
|
| Montageanweisung | GFA200 (DN25/DN32), Grundfos Pumpe |
|
| Zertifikate | Konformitätserklärung, GFAx00 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, GFA200 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, GFA300 (en) |
|
| Zertifikate | EAC Zertifikat (RU) |
|
| Zertifikate | Konformitätszertifikat UA |
|
| Bild | GFA211, hochauflösend |
|
| Bild | GFA212, hochauflösend |
|
| Bild | GFA311, hochauflösend |
|
| Bild | GFA394, hochauflösend |
|
| 2D-Bild | GFA211 |
|
| 2D-Bild | GFA212 |
|
| 2D-Bild | GFA311 |
|
| 2D-Bild | GFA394 |
|
| 3D-Zeichnung (stp-Datei) | GFA211, DN25 |
|
| 3D-Zeichnung (stp-Datei) | GFA211, DN32 |
|
| 3D-Zeichnung (stp-Datei) | GFA212, DN25 |
|
| 3D-Zeichnung (stp-Datei) | GFA212, DN32 |
|
| 3D-Zeichnung (stp-Datei) | GFA311, DN20 |
|
| 3D-Zeichnung (stp-Datei) | GFA394, DN20 |
|
Passende Produkte
Zugehörige Produkte
 |
GRC200 | Die GRC200 Serie von ESBE besteht aus Pumpengruppen, die mit einem rotierender Mischer und einem Regler ausgestattet sind und für witterungsgeführte oder kombiniert witterungs-/raumtemperaturgeführte Heizsysteme konzipiert sind, bei denen eine Pumpensteuerung benötigt wird. | Datenblatt | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung |
 |
GMA300 | Verteilerbalken der Baureihe GMA300 sind auf 2 oder 3 Pumpengruppen ausgelegt und werden mit EnEV2014-konformer Isolierung und Wandhalterungen geliefert. | Datenblatt | Montageanweisung | |||||
 |
GBA200 | Die ESBE Serie GBA200 ist eine Pumpengruppe mit Mischfunktion für Heizanwendungen, bei denen eine Temperaturregelung aus mehreren Wärmequellen und eine effiziente Energienutzung erforderlich sind. | Datenblatt | Montageanweisung | Montageanweisung | ||||
 |
GMB600 | Die ESBE Serie GMB600 ist ein Verteilermodul für die Verwendung von zwei oder drei Heizkreisen, die mit optionalen Pumpengruppen der Serie GxA300, DN20 ergänzt werden. | Datenblatt | Montageanweisung | |||||
 |
GRA200, GRA300 | Die ESBE Serien GRA200 und GRA300 sind mit einem rotierenden Mischer und Stellmotor ausgestattet. Die Pumpengruppen sind für Heizanlagen konzipiert, bei denen eine Regelung der Heizkreistemperatur erforderlich ist. | Datenblatt | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung |
 |
GDA200, GDA300 | Die ESBE Pumpengruppen Serien GDA200 & GDA300 sind für die ungemischte Energieversorgung des Systems auf die effizienteste Art und Weise entwickelt worden. | Datenblatt | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung |
 |
GMA400, GMA500 | Verteilerbalken der Serie GMA400 und GMA500 mit Isolierschalen gemäß ENEV2014 und Wandhalterungen | Datenblatt | Montageanweisung |
Anwendung
Anwendung
Rücklauftemperaturanhebung für Festbrennstoffanwendungen, bei denen eine Rücklauftemperaturregelung erforderlich ist.
Rücklauftemperaturanhebung für Festbrennstoffanwendungen, bei denen eine Rücklauftemperaturregelung erforderlich ist.

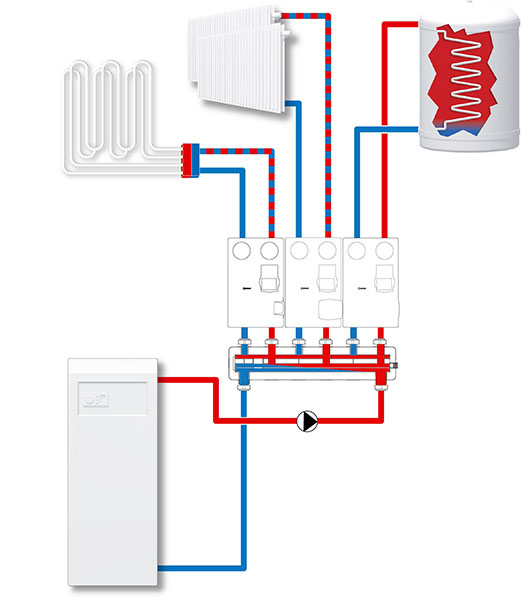

Wärmeerzeuger mit ESBE Systemverteilerbox für Anwendungen, in denen mehrere Heizkreise zum Einsatz kommen. Die ESBE Systemverteilerbox wird empfohlen, um die Wärmeversorgung über einzelne ESBE Pumpengruppen in die verschiedenen Heizkreise einzuspeisen.
