Verteilerbalken
GMA300
- Dämmschale gemäß Verordnung EnEV2014
- Speziell für DN20-Pumpengruppen
- Einfache Installation mit mitgelieferten Wandhalterungen
Verteilerbalken der Baureihe GMA320 sind auf 2, die der Baureihe GMA330 auf 3 Pumpengruppen ausgelegt und werden mit EnEV2014-konformer Isolierung und Wandhalterungen geliefert.
Produktpalette
GMA321

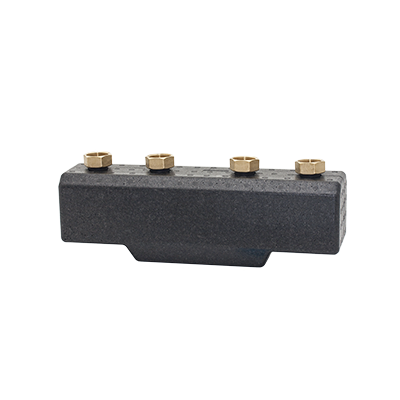

![Manifold_GMA321.png](/storage/872061FCE4BAC1123C0C74FAFCDFCA4A78CC8A4768AC2A28326B74B077BB0C5E/8e96d528a04b4c6287e51f517870c258/160-160-0-png.Png/media/3c9858f839fc4dacab7664bbadadc6c2/Manifold_GMA321.png)

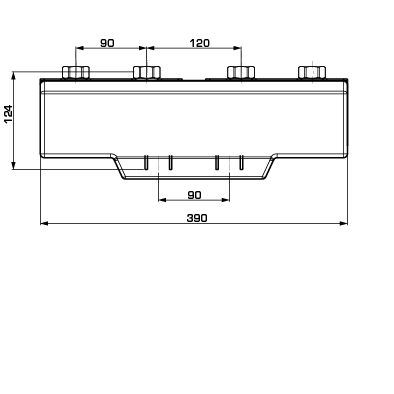

![GMA320 front_A-01.png](/storage/10D2A846A69F8873B9650C98738055FEE439705D51CCC9EC2CCC718E9BA55A26/fce7f94d7db34bfeaec6d55a58056b1c/160-160-0-png.Png/media/c57558c33db6470ba7a69f172d67aeed/GMA320%20front_A-01.png)

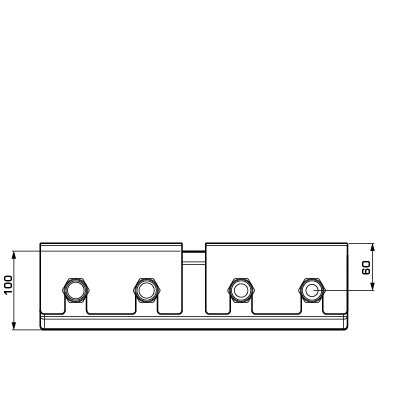

![GMA320 top_A-01.png](/storage/91A82CAABFA80F6292B64ADF516E92EC4B11CEA027293677D77BCC502C3F82FC/c4882088b8894c9e82609affecd1b35d/160-160-0-png.Png/media/991bf6986960446db4d0bea9934503d6/GMA320%20top_A-01.png)
Art. Nr. | Bezeichnung | Anzahl der Pumpengruppen | Anschlüsse für Heizkreise | Anschlüsse für Wärmeerzeuger | Mit Hydraulische Weiche | Gewicht [kg] |
66000500 | GMA321 | 2 | RN 1" | G 1" | Nein | 3,1 |
GMA331
![Manifold_GMA331.png](/storage/70C3777B4BB48867EF3714D68E404D1EC5C6D6A2BD4E4E0A8DBBB9A95DEE6009/140d01fe00f74888ab8f1ef6d230f5ef/160-160-0-png.Png/media/ed6a9aa97db8402ea051e7867303e9ad/Manifold_GMA331.png)

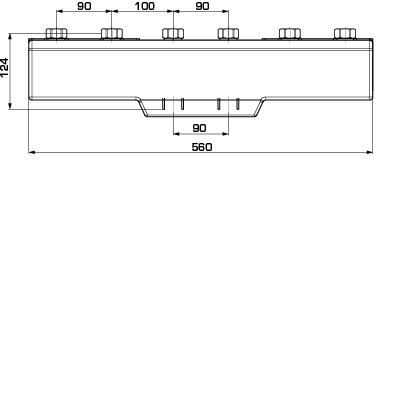

![GMA330 front_A-01.png](/storage/BC6FFD2C26E486BD68F0FBFBAD59B529119DD7EF4F9511F2BF34EF9DE2DBB3EA/1fd68f685d6b4ddaa50dde0ea1cc2c3a/160-160-0-png.Png/media/9d69fbbc78dc42e2b9f5aa305945c256/GMA330%20front_A-01.png)

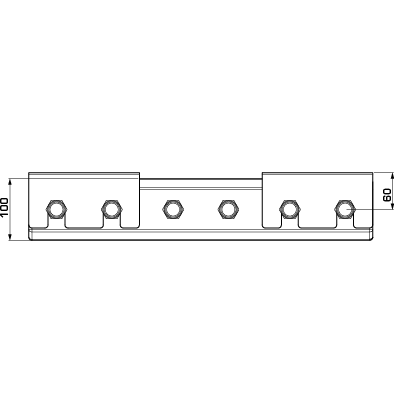

![GMA330 top_A-01.png](/storage/CBE6EB2E7BB77D974C4DA77604B2F30E0CC71DEA6E5BA7017DA46CED76F50C8F/cddfdcd055304fdc958693e5f062bcca/160-160-0-png.Png/media/a707699d367f4ab59d36d64a3fc891e7/GMA330%20top_A-01.png)
Art. Nr. | Bezeichnung | Anzahl der Pumpengruppen | Anschlüsse für Heizkreise | Anschlüsse für Wärmeerzeuger | Mit Hydraulische Weiche | Gewicht [kg] |
66000600 | GMA331 | 3 | RN 1" | G 1" | Nein | 4,5 |
Einbauhilfe
Anleitung für Installateure, Pumpengruppen
Anwendung
![Anwendung](/storage/37D365BAC54EE83CA66FF08B1870BB725C6B7BE8C7173F70F4022B39459DA05F/73beadb1ac274de0ab641d1dc9b46f9c/png/media/7c9484917f2143d9b369bd2fa324a3c9/GMA321_DE_C-01.png)
![](/storage/9D92A106FC75EDF5F2A2266EF9A31D0F6D68D2B297D45558EBEFA4F1078A57DA/d6e7d7efd91d4656bf116d86e13dbc3b/png/media/11acd16e2642498b91db0d076eaa9775/GMA331_DE_C-01.png)
Dokumente
Name | Herunterladen |
Montageanweisung GMA300 |
|
Technische Daten
Technische Daten
Druckstufe: | PN 4 |
Betriebsdruck: | 0,4 MPa |
Rohrabstand M-M: | 90 mm |
Volumenstrom: | 3,0 m³/h |
Leistung: | 70 kW bei △t 20K |
Isolierung: | EPP λ 0,036 W/mK |
Medientemperatur, max.: | +110 °C |
Medientemperatur, min.: | 0 °C |
Wasserberührte Materialien | Komponenten: Stahl S235 |
Konformität
SI 2016 No. 1105
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Dimensionierung
Download-Bereich
Download-Bereich
Art | Vorschau | Herunterladen |
Datenblatt | GMA300 |
|
Montageanweisung | GMA300 |
|
Zertifikate | Konformitätserklärung, GMA300 (en) |
|
Zertifikate | Konformitätserklärung UKCA, GMA300 (en) |
|
Zertifikate | Gebäudeprodukterklärung BPD3, GMA300 (en) |
|
Zertifikate | EAC Zertifikat (RU), GMA300 |
|
Zertifikat | Konformitätszertifikat UA, GMA300 |
|
Bild | GMA321, hochauflösend |
|
Bild | GMA331, hochauflösend |
|
2D-Bild | GMA321 |
|
2D-Bild | GMA331 |
|
3D-Zeichnung (stp-Datei) | GMA321 |
|
3D-Zeichnung (stp-Datei) | GMA331 |
|
