Collecteur
GMA400, GMA500
- Classe de pression PN6
- Séparation thermique pour une performance plus efficace du système
- Code de couleurs pour une installation rapide et aisée du produit
- Il est possible de raccorder les collecteurs des séries GMA410 et GMA500 à un groupe de sécurité ou une sonde de débit
Le collecteur de la série GMA410 est une séparation hydraulique pour séparer le circuit de chauffage de la source de chauffage. Les séries GMA420/430/440/450 sont des collecteurs pour les groupes hydrauliques. Les collecteurs sont disponibles pour 2, 3 et, sur demande, pour 4 et 5 circuits de chauffage.
Les collecteurs de la série GMA500 avec séparation hydraulique intégrée sont conçus pour une utilisation avec 2 et 3 circuits de chauffage.
Gamme de produits

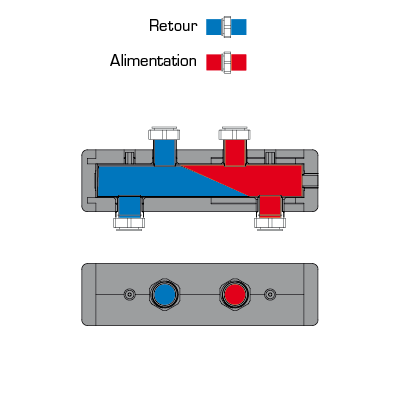

GMA411, avec la fonction de découplage hydraulique intégrée - pour 1 groupe
| Réf. | Référence | Nombre de groupes hydrauliques | Raccordements vers l'installation | Raccordements au départ de la source de chaleur | Avec séparateur hydraulique | Poids [kg] |
| 66001100 | GMA411 | 1 | RN 1½" | G 1½" | Oui | 4,3 |

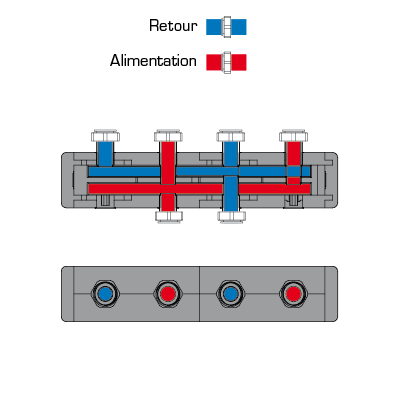

GMA421, pour 2 groupes
| Réf. | Référence | Nombre de groupes hydrauliques | Raccordements vers l'installation | Raccordements au départ de la source de chaleur | Avec séparateur hydraulique | Poids [kg] |
| 66001200 | GMA421 | 2 | RN 1½" | G 1½" | Non | 5,3 |

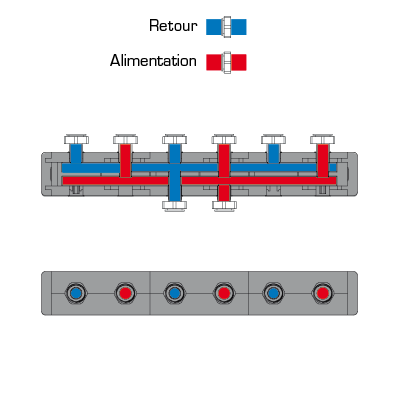

GMA431, pour 3 groupes
| Réf. | Référence | Nombre de groupes hydrauliques | Raccordements vers l'installation | Raccordements au départ de la source de chaleur | Avec séparateur hydraulique | Poids [kg] |
| 66001300 | GMA431 | 3 | RN 1½" | G 1½" | Non | 7,2 |

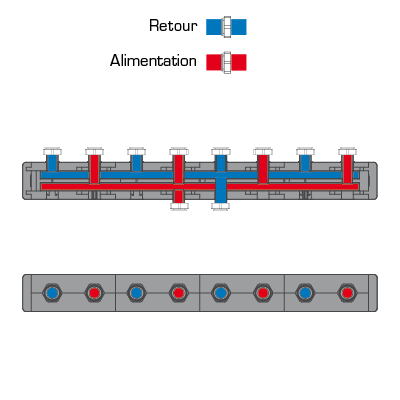

GMA441, pour 4 groupes
| Réf. | Référence | Nombre de groupes hydrauliques | Raccordements vers l'installation | Raccordements au départ de la source de chaleur | Avec séparateur hydraulique | Note |
| 66001400 | GMA441 | 4 | RN 1½" | G 1½" | Non | Les produits sur demande ont un délai de livraison plus long. Afin de connaître les délais de livraison, nous vous invitons à contacter notre service clients pour plus d'informations |

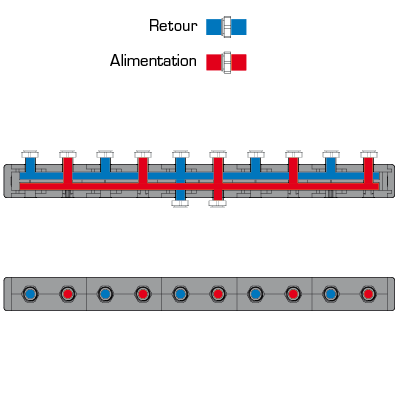

GMA451, pour 5 groupes
| Réf. | Référence | Nombre de groupes hydrauliques | Raccordements vers l'installation | Raccordements au départ de la source de chaleur | Avec séparateur hydraulique | Note |
| 66001500 | GMA451 | 5 | RN 1½" | G 1½" | Non | Les produits sur demande ont un délai de livraison plus long. Afin de connaître les délais de livraison, nous vous invitons à contacter notre service clients pour plus d'informations |

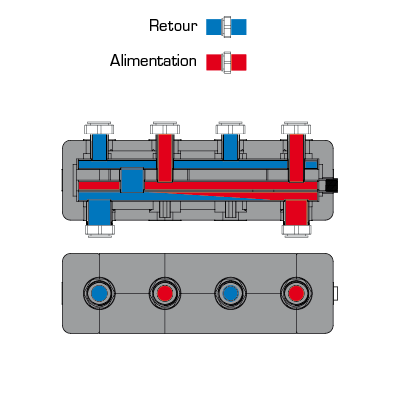

GMA521, avec la fonction de découplage hydraulique intégrée - pour 2 groupes
| Réf. | Référence | Nombre de groupes hydrauliques | Raccordements vers l'installation | Raccordements au départ de la source de chaleur | Avec séparateur hydraulique | Poids [kg] |
| 66001600 | GMA521 | 2 | RN 1½" | G 1½" | Oui | 8,2 |

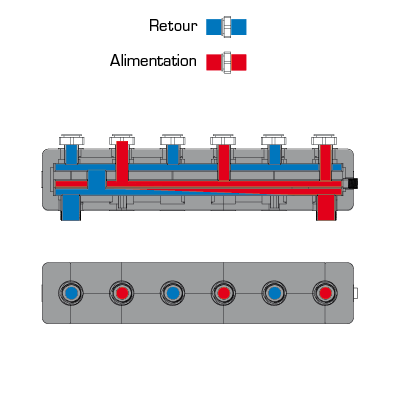

GMA531, avec la fonction de découplage hydraulique intégrée - pour 3 groupes
| Réf. | Référence | Nombre de groupes hydrauliques | Raccordements vers l'installation | Raccordements au départ de la source de chaleur | Avec séparateur hydraulique | Poids [kg] |
| 66001700 | GMA531 | 3 | RN 1½" | G 1½" | Oui | 11,1 |
Assistance au montage
Utilisation
Exemples de montage
Documents
| Nom | Télécharger |
| Instrucciones de instalación GMAx00 |
|
Caractéristiques techniques
Caractéristiques techniques
| Classe de pression : | PN 6 |
| Pression de service : | 0,6 MPa |
| Entraxe en sortie : | 125 mm |
| Débit : | Voir la fiche technique |
| Isolation : | EPP λ 0,036 W/mK |
| Température du liquide, max. : | +110 °C |
| Température du liquide, min. : | 0 °C |
| Matériau, en contact avec l'eau | Composition : Acier noir S235 |
Conformité
SI 2016 n° 1105
Dimensionnement
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | GMA400, GMA500 |
|
| Instructions pour l'installation | GMAx00 |
|
| Certificat | Déclaration de conformité, GMAx00 (en) |
|
| Certificat | Déclaration de conformité UKCA, GMAx00 (en) |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, GMA400/GMA500 (en) |
|
| Certificat | EAC Certificat (RU), GMA400/GMA500 |
|
| Image | GMA411, haute résolution |
|
| Image | GMA421, haute résolution |
|
| Image | GMA431, haute résolution |
|
| Image | GMA441, haute résolution |
|
| Image | GMA451, haute résolution |
|
| Image | GMA521, haute résolution |
|
| Image | GMA531, haute résolution |
|
| Image 2D | GMA411 |
|
| Image 2D | GMA421 |
|
| Image 2D | GMA431 |
|
| Image 2D | GMA441 |
|
| Image 2D | GMA451 |
|
| Image 2D | GMA521 |
|
| Image 2D | GMA531 |
|
| Plan 3D (fichier .stp) | GMA411 |
|
| Plan 3D (fichier .stp) | GMA421 |
|
| Plan 3D (fichier .stp) | GMA431 |
|
| Plan 3D (fichier .stp) | GMA441 |
|
| Plan 3D (fichier .stp) | GMA451 |
|
| Plan 3D (fichier .stp) | GMA521 |
|
| Plan 3D (fichier .stp) | GMA531 |
|
