Unità di circolazione, funzione di miscelazione

GRF200

Controllo perfetto grazie alla caratteristica progressiva della valvola
Predisposto per pompe da 180 mm di qualsiasi marca
Possibilità di controllare l’impianto manualmente, tramite attuatore o anche centralina

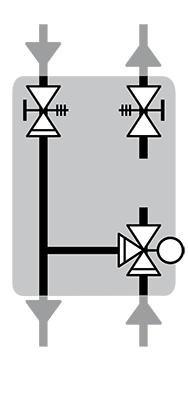

La serie GRF200 di ESBE è costituita da gruppi di miscelazione progettati per gli impianti di riscaldamento che richiedono un controllo di portata e temperatura. È equipaggiata con due valvole di intercettazione con termometri, valvola di ritegno e coibentazione di classe elevata. GRF200 viene fornito con una valvola di miscelazione progressiva rotativa a 3 vie che riduce al minimo il rischio di sovradimensionamento e assicura le massime prestazioni di regolazione a prescindere dalla portata.
Il gruppo di circolazione ESBE GRF200 è predisposto per il funzionamento con pompe da 180 mm. La coibentazione regolabile ed intelligente assicura un isolamento ottimale di qualsiasi tipo di pompa. E’ possibile scegliere il tipo di regolazione ideale selezionando uno degli attuatori o delle centraline della linea ESBE.

Gamma di prodotti

GRF211

Cod.	Riferimento	DN	Tipo di attuatore	Raccordo I	Raccordo J	Peso [kg]	Nota
61242100	GRF211	25	─	G 1"	G 1½"	3,5	Sostituisce 61240100
61242200	GRF211	32	─	G 1¼"	G 1½"	3,7

GRF221

Cod.	Riferimento	DN	Tipo di attuatore	Raccordo I	Raccordo J	Peso [kg]	Nota
61242300	GRF221	25	ARA661	G 1"	G 1½"	3,9	Sostituisce 61241100
61242400	GRF221	32	ARA661	G 1¼"	G 1½"	4,0

Supporto per l'installazione

Esempi di installazione

Documentazione

Nome	Scarica
Istruzioni per l’installazione GRF200

Dati tecnici

Classe di pressione:	PN 10
Pressione di esercizio:	1,0 MPa
Isolamento:	EPP λ 0,036 W/mK
Fluido, Acqua di riscaldamento:	a norma VDI2035
Fluido, Miscele acqua / glicole:	max. 50 % (sopra il 20% di miscela, è necessario controllare i dati della pompa)
Temperatura del fluido, max.*:	+100 °C
Temperatura del fluido, min.*:	+5 °C
Temperatura ambiente,GRF211*:	min. 0°C, max. +60°C
Temperatura ambiente,GRF221*:	min. 0°C, max. +55°C
*Temperatura del fluido/Temperatura ambiente, max. ºC /min. ºC:	considerare i dati per la pompa scelta
Raccordi, Filetto femmina (G):	ISO 228/1
Raccordi, Filetto maschio (G):	ISO 228/1
Materiale, a contatto con l'acqua	Componenti in: Ottone, acciaio Materiale sigillante in: PTFE, fibra di aramide, EPDM

ESBE VRG432, DN20-8
Perdita di carico differenziale max:	100 kPa (1 bar)
Pressione di chiusura:	200 kPa (2 bar)
Trafilamento in % della portata:	<0,05%*
*:	Pressione differenziale 100kPa (1 bar)
ESBE VRG432, DN25-12
Perdita di carico differenziale max:	100 kPa (1 bar)
Pressione di chiusura:	200 kPa (2 bar)
Trafilamento in % della portata:	< 0,05%*
*:	Pressione differenziale 100kPa (1 bar)

ESBE ARA661 Quick Fit
Segnale di controllo:	3 punti SPDT
Alimentazione:	230 ± 10% V AC, 50Hz
Assorbimento:	5 VA
Tempo di rotazione 90°:	120 s
Grado di protezione:	IP41
Classe di protezione:	II

Conformità

PED 2014/68/EU, articolo 4.3

LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU

Dimensionamento

Guida di dimensionamento - Vedere la scheda tecnica

Cablaggio

Vedere le Istruzioni per l'installazione

Accessori e parti di ricambio

Optional

Cod.	Riferimento	Designazione	Nota	Scheda tecnica	Manuale di istruzioni
12520100	ARA639	ESBE ARA639, Attuatore Proporzionale 24V 15/30/60/120s
12101300	ARA661	ESBE ARA661, Attuatore 3 punti 230V 120s
12721100	CRA211	ESBE CRA211 Centralina climatica a temperatura costante
12721700	CRA217	ESBE CRA217 Centralina climatica a temperatura costante	con controllo della pompa PWM
12663100	CRB211	ESBE CRB211 Centralina climatica della temperatura ambiente, Cavo
12663700	CRB217	ESBE CRB217 Centralina climatica della temperatura ambiente, Cavo	con controllo della pompa PWM
12665700	CRB227	ESBE CRB227 Centralina climatica della temperatura ambiente, Wireless	con controllo della pompa PWM
12821100	CRC211	ESBE CRC211 Centralina climatica con compensazione della temperatura esterna
12821700	CRC217	ESBE CRC217 Centralina climatica con compensazione della temperatura esterna	con controllo della pompa PWM
12684200	CRD221	ESBE CRD221 Centralina climatica di regolazione della temperatura esterna e della temperatura ambiente
12684700	CRD227	ESBE CRD227 Centralina climatica di regolazione della temperatura esterna e della temperatura ambiente	con controllo della pompa PWM
66001100	GMA411	ESBE GMA411 Separazione idraulica per 1 gruppi di circolazione	DN25/32
66001200	GMA421	ESBE GMA421 Collettori per 2 gruppi, senza funzione di separatore idraulico integrato.	DN25/32
66001300	GMA431	ESBE GMA431 Collettori per 3 gruppi, senza funzione di separatore idraulico integrato	DN25/32
66001400	GMA441	ESBE GMA441 Collettori per 4 gruppi, senza funzione di separatore idraulico integrato.	DN25/32
66001500	GMA451	ESBE GMA451 Collettori per 5 gruppi, senza funzione di separatore idraulico integrato.	DN25/32
66001600	GMA521	ESBE GMA521 Collettori per 2 gruppi, con funzione di separatore idraulico integrato	DN25/32
66001700	GMA531	ESBE GMA531 Collettori per 3 gruppi, con funzione di separatore idraulico integrato.	DN25/32

Parti di ricambio

Cod.	Riferimento	Designazione	Nota	Scheda tecnica	Manuale di istruzioni
67003400	GSP911	ESBE GSP911 Valvole a sfera comprensive di termometro DN25 G1", 2 pezzi	DN25
67004000	GSP911	ESBE GSP911 Valvole a sfera comprensive di termometro DN32 G1¼”, 2 pezzi	DN32
67006100	GSP961	ESBE GSP961 Attuatore ARA661 3 punti 120s 230V QF
67000700	GSP912	ESBE GSP912 Kit adattatore VRG&ARA	DN20-DN32
