Collettore
GMA400, GMA500
- Classe di pressione PN6
- Separazione termica per una maggiore efficienza dell’impianto
- Codici colore per un’installazione facile e veloce del prodotto
- GMA410 e GMA500 offrono anche a possibilità di collegare un gruppo di sicurezza oppure un sensore di portata
Serie GMA410 è un separatore idraulico per separare il circuito di riscaldamento secondario dalla fonte di riscaldamento. Le serie GMA420/430/440/450 sono collettori per gruppi di circolazione. I collettori sono disponibili per 2, 3 e su richiesta per 4 e 5 circuiti di riscaldamento.
Le serie GMA500 sono collettori con separatore idraulico integrato per 2 e 3 circuiti di riscaldamento.
Gamma di prodotti

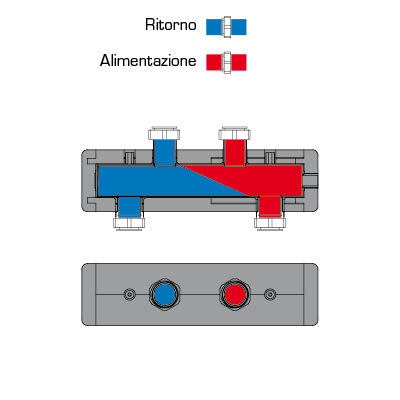

GMA411, con funzione di separatore idraulico integrato - per 1 unità
| Cod. | Riferimento | Quantità di gruppi di miscelazione | Raccordi all’impianto | Raccordi dalla fonte di calore | Con separatore idraulico | Peso [kg] |
| 66001100 | GMA411 | 1 | RN 1½" | G 1½" | Si | 4,3 |
GMA421, per 2 unità
| Cod. | Riferimento | Quantità di gruppi di miscelazione | Raccordi all’impianto | Raccordi dalla fonte di calore | Con separatore idraulico | Peso [kg] |

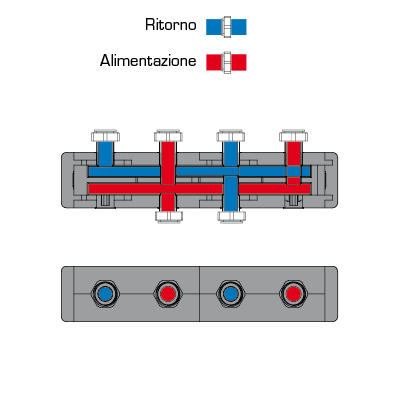

| 66001200 | GMA421 | 2 | RN 1½" | G 1½" | No | 5,3 |
GMA431, per 3 unità
| Cod. | Riferimento | Quantità di gruppi di miscelazione | Raccordi all’impianto | Raccordi dalla fonte di calore | Con separatore idraulico | Peso [kg] |

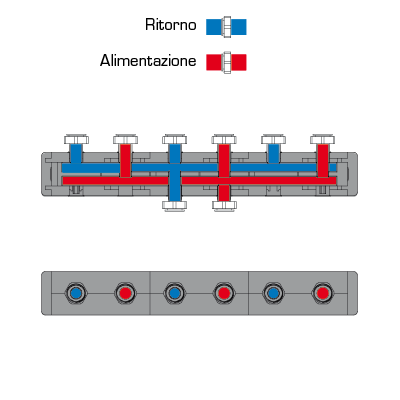

| 66001300 | GMA431 | 3 | RN 1½" | G 1½" | No | 7,2 |
GMA441, per 4 unità
| Cod. | Riferimento | Quantità di gruppi di miscelazione | Raccordi all’impianto | Raccordi dalla fonte di calore | Con separatore idraulico | Nota |

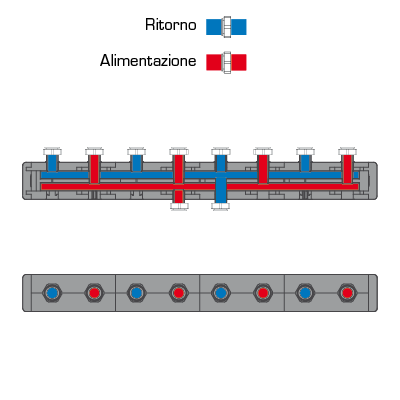

| 66001400 | GMA441 | 4 | RN 1½" | G 1½" | No | I prodotti su richiesta prevedono tempi di consegna più lunghi; per verificare i tempi di spedizione, si prega di contattare il nostro servizio di assistenza clienti per ulteriori informazioni |
GMA451, per 5 unità
| Cod. | Riferimento | Quantità di gruppi di miscelazione | Raccordi all’impianto | Raccordi dalla fonte di calore | Con separatore idraulico | Nota |

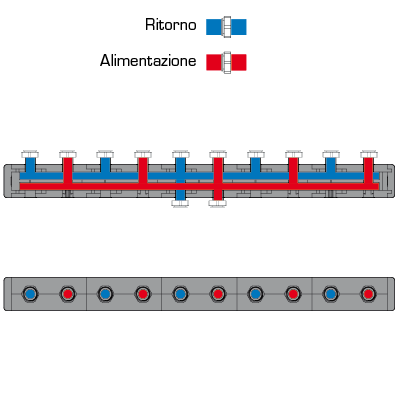

| 66001500 | GMA451 | 5 | RN 1½" | G 1½" | No | I prodotti su richiesta prevedono tempi di consegna più lunghi; per verificare i tempi di spedizione, si prega di contattare il nostro servizio di assistenza clienti per ulteriori informazioni |
GMA521, con funzione di separatore idraulico integrato - per 2 unità

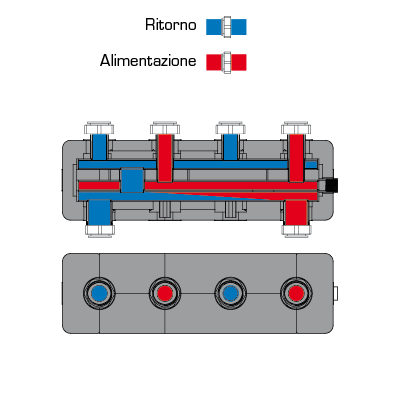

| Cod. | Riferimento | Quantità di gruppi di miscelazione | Raccordi all’impianto | Raccordi dalla fonte di calore | Con separatore idraulico | Peso [kg] |
| 66001600 | GMA521 | 2 | RN 1½" | G 1½" | Si | 8,2 |
GMA531, con funzione di separatore idraulico integrato - per 3 unità

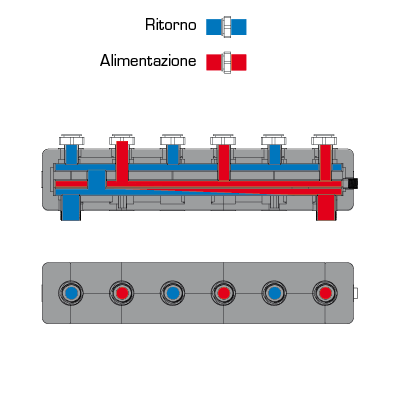

| Cod. | Riferimento | Quantità di gruppi di miscelazione | Raccordi all’impianto | Raccordi dalla fonte di calore | Con separatore idraulico | Peso [kg] |
| 66001700 | GMA531 | 3 | RN 1½" | G 1½" | Si | 11,1 |
Supporto per l'installazione
Funzionamento
Esempi di installazione
Documentazione
Dati tecnici
Dati tecnici
| Classe di pressione: | PN 6 |
| Pressione di esercizio: | 0,6 MPa |
| Interasse standard: | 125 mm |
| Portata: | Vedere la scheda tecnica |
| Isolamento: | EPP λ 0,036 W/mK |
| Materiale, a contatto con l'acqua | Componenti: Acciaio verniciato S235 |
Conformità
Dimensionamento
Area di download
Area di download
| Genere | Anteprima | Scarica |
| Scheda tecnica | GMA400, GMA500 |
|
| Istruzioni per l’installazione | GMAx00 |
|
| Certificati | Dichiarazione di conformità, GMAx00 (en) |
|
| Certificati | Dichiarazione di conformità UK CA, GMAx00 (en) |
|
| Certificati | Dichiarazione sui materiali di costruzione, GMA400, GMA500 (en) |
|
| Certificati | EAC Certificato (RU) |
|
| Immagine | GMA411, ad alta risoluzione |
|
| Immagine | GMA421, ad alta risoluzione |
|
| Immagine | GMA431, ad alta risoluzione |
|
| Immagine | GMA441, ad alta risoluzione |
|
| Immagine | GMA451, ad alta risoluzione |
|
| Immagine | GMA521, ad alta risoluzione |
|
| Immagine | GMA531, ad alta risoluzione |
|
| 2D-immagine | GMA411 |
|
| 2D-immagine | GMA421 |
|
| 2D-immagine | GMA431 |
|
| 2D-immagine | GMA441 |
|
| 2D-immagine | GMA451 |
|
| 2D-immagine | GMA521 |
|
| 2D-immagine | GMA531 |
|
| Disegno 3D (file stp) | GMA411 |
|
| Disegno 3D (file stp) | GMA421 |
|
| Disegno 3D (file stp) | GMA431 |
|
| Disegno 3D (file stp) | GMA441 |
|
| Disegno 3D (file stp) | GMA451 |
|
| Disegno 3D (file stp) | GMA521 |
|
| Disegno 3D (file stp) | GMA531 |
|
