Centralina climatica
CRB200
- Centralina climatica della temperatura ambiente
- Comunicazione cablata o wireless tra l'unità ambiente e la centralina climatica principale
- Software intelligente e sistema autoadattivo di ESBE
- Basso livello di rumorosità
- Controllo preciso e accurato
- Disponibile modalità di lavoro a temperatura costante
- Possibile aggiornamento a centralina climatica con compensazione della temperatura esterna
- Possibile aggiornamento a centralina climatica di regolazione della temperatura esterna e della temperatura ambiente
- Possibile aggiornamento a controllo pompa (ON/OFF)
- con controllo della pompa PWM
La serie CRB200 è un'unità di regolazione della temperatura ambiente con attuatore integrato dedicata alle valvole rotanti ESBE serie VRG.
Le centraline climatiche della serie CRB200 sono dotate del software intelligente e del sistema autoadattivo di ESBE che non solo aumentano le prestazioni del dispositivo, ma consentono di aggiornare la centralina al principio di funzionamento della regolazione della temperatura a compensazione climatica o combinata.
La serie CRB200 è disponibile in 2 versioni: CRB210 con comunicazione cablata e CRB220 con comunicazione wireless tra l'unità ambiente e la centralina climatica principale.
Le centraline climatiche CRB200 sono disponibili in versioni con controllo della pompa PWM.
CRB200
| Cod. | Riferimento | Tensione [V CA] | Coppia [Nm] | Display ambiente | Peso [kg] | Sostituisce | Nota |
| 12663100 | CRB211 | 230 | 6 | Cavo | 0,7 | 12660100 | |
| 12663700 | CRB217 | 230 | 6 | Cavo | 0,7 | con controllo della pompa PWM | |
| 12665200 | CRB221 | 230 | 6 | Wireless | 0,9 | 12662200 | |

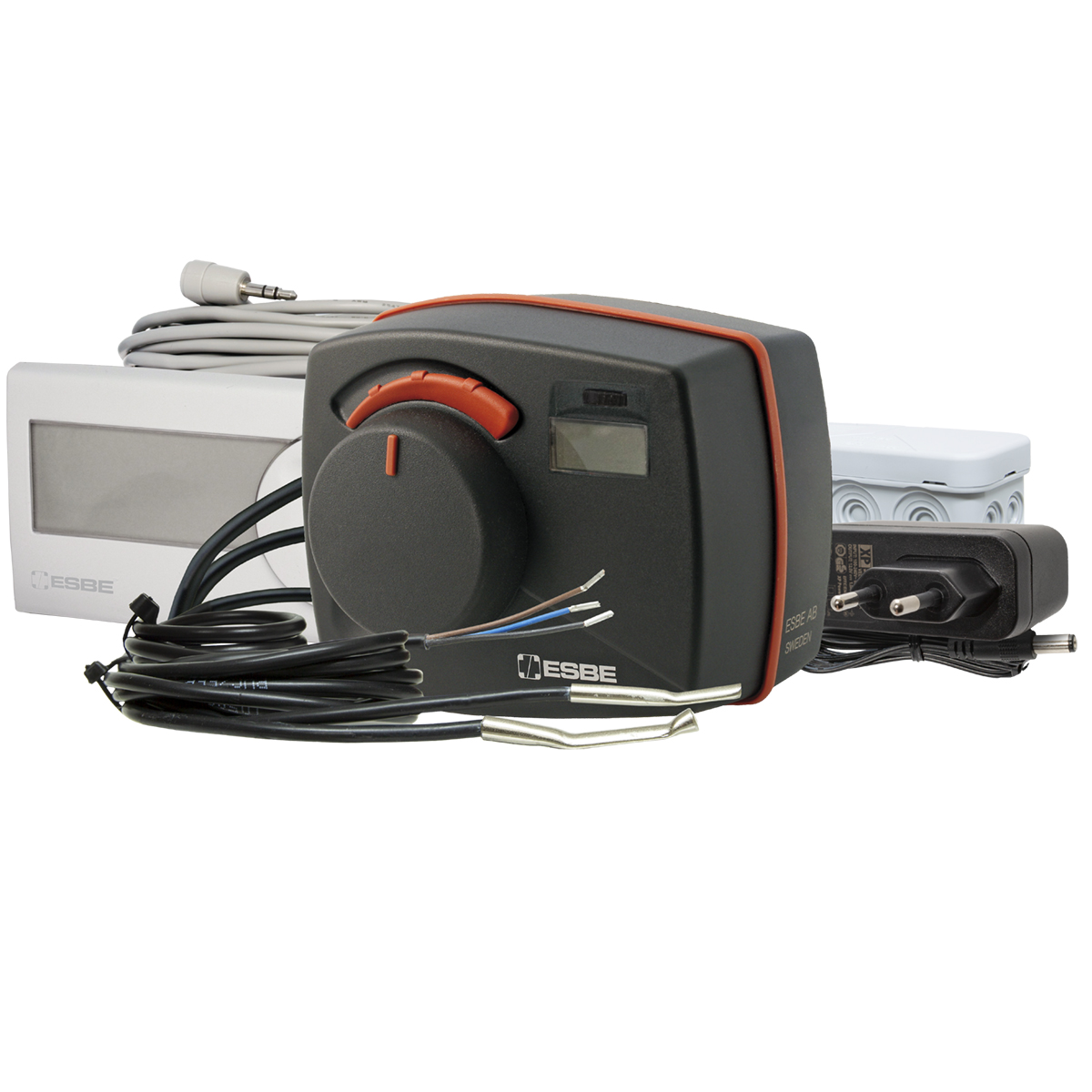

| 12665700 | CRB227 | 230 | 6 | Wireless | 0,7 | con controllo della pompa PWM |
Installazione della centralina ESBE – CRB200
Funzionamento manuale e automatico, CRB200
Modifica della direzione di apertura — Centraline ESBE (CRx200)
Modifica della temperatura target – Centraline ESBE (CRx200)
Modifica della temperatura di mandata massima/minima – Centraline ESBE (CRx200)
Attivazione esterna di T2 – Centraline ESBE (CRx200)
Installare il modulo radio per la comunicazione wireless – Centralina ESBE CRB211
Configurare la centralina ESBE - CRB200
Upgrade della centralina ESBE – da CRA200 a CRB200
Upgrade della centralina ESBE – da CRB200 a CRC200
Upgrade della centralina ESBE – da CRB200 a CRD200
Upgrade della centralina ESBE – da CRC200 a CRB200
Esempi di installazione
Questa applicazione illustra come regolare la temperatura interna su diversi piani.
Il circuito di riscaldamento n. 1 non ha valvole miscelatrici e la temperatura inviata ai ricevitori sarà la stessa del produttore di calore.
Il circuito di riscaldamento n. 2 è dotato di VRG e CRB210 con collegamento via cavo. CRB210 controlla la temperatura interna di questa zona mescolando la temperatura di mandata con la temperatura di ritorno.
Il circuito di riscaldamento n. 3 è dotato di VRG e CRB220 con collegamento wireless. CRB220 controlla la temperatura interna di questa zona mescolando la temperatura di mandata con la temperatura di ritorno.
Nel circuito n.2 e 3 la pompa del circuito di riscaldamento si spegne tramite il controllo della pompa CRA913 se la valvola è chiusa - nessuna richiesta di calore.
* Connessione via cavo o wireless a seconda dei requisiti.
Documentazione
Dati tecnici
| Sensori: | Sensore temperatura tipo NTC |
| Grado di protezione: | Unità attuatore: IP41; Unità ambiente: IP20 |
| Classe di protezione: | II |
| Alimentazione: | Unità attuatore: 230 ± 10% V CA, 50 Hz; Unità ambiente - wireless: 2x 1,5V LR6/AA |
| Assorbimento: | 10 VA |
| Durata batteria, display ambiente: | 1 anno |
| Coppia: | 6 Nm |
| Classe ErP regolatori di temperatura: | IV |
| Contributo di efficienza energetica: | 2 % |
| Frequenza radio: | Unità ambiente wireless - 868 MHz; ITU regione 1 approvato conformemente a EN 300220-2 |
| Tempo di rotazione max. velocità: | 30 s |
| Segnale di controllo della pompa PWM | Resistenza in uscita, stato ON: 530 Ω |
| Resistenza in uscita, stato OFF: 10 kΩ | |
| Resistenza di carico raccomandata: ≥ 1,5 kΩ | |
| Range tensione OFF: 0,0 – 1,0 V CC | |
| Range tensione ON senza carico: 8,5 – 12,7 V CC | |
| Range tensione ON @ 1,5 kΩ carico: 5,6 – 12,7 V CC | |
| Parti in dotazione: | • Attuatore con centralina climatica integrata |
| • Sensore della temperatura di mandata | |
| • Adattatore UE 230 V | |
| • Unità ambiente | |
| • Cavo di comunicazione tra unità ambiente e attuatore (CRB210) | |
| Range di temperatura, Sensore della temperatura di mandata: | da +5 a +95 °C |
| Range di temperatura, Unità ambiente (sensore interno): | da +5 a +30 °C |
| Temperatura ambiente, max.: | +55 °C |
| Temperatura ambiente, min.: | -5 °C |
Conformità
EMC 2014/30/EU
RoHS3 2015/863/EU
RED 2014/53/EU
Cablaggio
Kit adattatori
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
16000500 | ARA803 | ESBE ARA803 Kit adattatore Valvole ESBE serie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Kit adattatore Valvole Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Kit adattatore Valvole Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Kit adattatore Valvole Honeywell Centra Corona, serie V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Kit adattatore Valvole Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Kit adattatore Valvole PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Kit adattatore Valvole WITA Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
Optional
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
16200700 | ARA801 | ESBE ARA801 kit interruttore ausiliario ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Modulo di controllo pompa, On/Off | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Modulo radio comunicazione, wireless | |
|
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
17053100 | CRA911 | ESBE CRA911 Sonda di mandata, 5m cavo | |
|
|
 |
17053200 | CRA911 | ESBE CRA911 Sensore del tubo di ritorno e di portata | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Unità ambiente, cavo | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Unità ambiente, wireless | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Cavo di comunicazione, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Sensore esterno | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Spina UK 230V-12V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Spina EU 230V-12V | |
|
Area di download
| Genere | Anteprima | Scarica |
| Scheda tecnica | CRB200 |
|
| Istruzioni per l’installazione | CRB200 - Montaggio |
|
| Istruzioni per l’installazione | CRB200 |
|
| Istruzioni per l’installazione | CRx2x7 Controllo pompa (de, en, fr, hu, it, pl, ru, sv) |
|
| Istruzioni per l’installazione | CRx2x7 Controllo pompa (cs, da, en, es, fi, gr, hr, ro) |
|
| Certificati | Dichiarazione di conformità, CRB200 (en) |
|
| Certificati | Dichiarazione sui materiali di costruzione BPD3, CRB200 (en) |
|
| Certificati | EAC Certificato, CRB200 |
|
| Certificato | Certificato di conformità UA, CRB200 |
|
| Guida | Guida di selezione, Valvole miscelatrice rotative + Centraline climatiche |
|
| Immagine | CRB211, ad alta risoluzione |
|
| Immagine | CRB217, ad alta risoluzione |
|
| Immagine | CRB221, ad alta risoluzione |
|
| Immagine | CRB2227, ad alta risoluzione |
|
| Immagine | CRB912/CRB913 Sonde d’ambiance, haute résolution |
|
| 2D-immagine | CRB210, CRB220 |
|
| 2D-immagine | CRB912/CRB913 Sonde d’ambiance |
|
| Disegno 3D (file stp) | CRB210, CRB220 |
|
| Disegno 3D (file stp) | CRB912/CRB913 Sonde d’ambiance |
|
Prodotti collegati
 |
VRG140 | Le valvole della serie VRG140 sono valvole a 4 vie idonee per doppia miscelazione. | Scheda tecnica | Istruzioni per l’installazione | ||||
 |
CRD200 | La serie CRD200 è una centralina climatica che combina regolazione della temperatura basata su sensore interno e compensazione delle condizioni atmosferiche basata su sensore esterno con attuatore integrato. La centralina climatica CRD200 è disponibile nella versione con controllo della pompa PWM. | Scheda tecnica | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | |
 |
VRG230 | Le valvole della serie VRG230 sono valvole a 3 vie idonee per commutazione con porta intermedia. | Scheda tecnica | Istruzioni per l’installazione | ||||
 |
VRB140 | Le valvole della serie VRB140 sono valvole a 4 vie idonee per funzionamento bivalente. | Scheda tecnica | Istruzioni per l’installazione | ||||
 |
VRH130 | La serie VRH130 è costituita da valvole compatte, flessibili, adatte per la miscelazione e la commutazione in applicazioni parallele. | Scheda tecnica | Istruzioni per l’installazione | ||||
 |
VRG130 | Le valvole della serie VRG130 sono valvole a 3 vie idonee per miscelazione o commutazione. | Scheda tecnica | Istruzioni per l’installazione | ||||
 |
VRB240 | Le valvole della serie VRB240 sono valvole a 4 vie idonee per funzionamento bivalente. | Scheda tecnica | Istruzioni per l’installazione | ||||
|
VRG330 | Le valvole della serie VRG330 sono valvole idonee per miscelazione o commutazione ad alta portata. | Scheda tecnica | Istruzioni per l’installazione | ||||
 |
CRC200 | La serie CRC200 è una centralina climatica con compensazione delle condizioni atmosferiche basata su sensore esterno con attuatore integrato. La centralina climatica CRC200 è disponibile nella versione con controllo della pompa PWM. | Scheda tecnica | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione |
 |
CRA200 | La serie CRA200 è un'unità di regolazione della temperatura costante con attuatore integrato. La centralina climatica CRA200 è disponibile nella versione con controllo della pompa PWM. | Scheda tecnica | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | |
 |
GRF100 | La serie GRF100 di ESBE è costituita da gruppi di miscelazione progettati per gli impianti di riscaldamento che richiedono un controllo di portata e temperatura | Scheda tecnica | Istruzioni per l’installazione | ||||
 |
CRS210 | La serie CRS210 è un'unità di regolazione della temperatura costante con attuatore integrato per applicazioni con acqua calda potabile. | Scheda tecnica | Istruzioni per l’installazione | Istruzioni per l’installazione | |||
 |
CRK210 | La serie CRK210 è un'unità di regolazione della temperatura costante di riscaldamento/raffreddamento con attuatore integrato che gestisce il cambio di direzione di apertura. | Scheda tecnica | Istruzioni per l’installazione | Istruzioni per l’installazione |
Applicazioni
Impianto a pavimento con controllo della temperatura di miscelazione in base alla temperatura interna.
Circuito dei radiatori con varie zone di riscaldamento a pavimento.
Circuito dei radiatori controllato da valvole con temperatura di ritorno più elevata.
Impianto di riscaldamento con circuito dei radiatori e sistema a pavimento.
Impianto di riscaldamento bivalente con circuito dei radiatori indipendente e sistema a pavimento.
Valvola a 3 vie con centralina climatica per circuito dei radiatori.
Impianto di riscaldamento bivalente con circuito dei radiatori indipendente e sistema a pavimento.
Impianto di riscaldamento con circuito dei radiatori indipendente e sistema a pavimento.
Circuito dei radiatori con una zona di riscaldamento a pavimento.
Applicazione con caldaia a combustibile solido, produzione d’acqua calda sanitaria ed impianto solare.
Bivalente a 4 vie con centralina climatica per circuito dei radiatori.
Controllo dell'acqua calda domestica e regolazione del riscaldamento a pavimento per impianti con riscaldamento centralizzato.
Valvola a 4 vie con centralina climatica per circuito dei radiatori.
Impianto di riscaldamento con circuito dei radiatori indipendente e sistema a pavimento.
Impianto di riscaldamento con circuito dei radiatori e sistema a pavimento.
