Unità di circolazione, funzione di miscelazione
GRF100
- Controllo perfetto grazie alla caratteristica progressiva della valvola
- Predisposto per pompe da 180 mm di qualsiasi marca
- Possibilità di controllare l’impianto manualmente, tramite attuatore o anche centralina
- Coibentazione regolabile di classe elevata
La serie GRF100 di ESBE è costituita da gruppi di miscelazione progettati per gli impianti di riscaldamento che richiedono un controllo di portata e temperatura. È equipaggiata con due valvole di intercettazione con termometri, valvola di ritegno e coibentazione di classe elevata. GRF100 viene fornito con una valvola di miscelazione progressiva rotativa a 3 vie che riduce al minimo il rischio di sovradimensionamento e assicura le massime prestazioni di regolazione a prescindere dalla portata.
Il gruppo di circolazione ESBE GRF100 è predisposto per il funzionamento con pompe da 180 mm. La coibentazione regolabile ed intelligente assicura un isolamento ottimale di qualsiasi tipo di pompa. E’ possibile scegliere il tipo di regolazione ideale selezionando uno degli attuatori o delle centraline della linea ESBE.
Il gruppo di circolazione ESBE GRF100 è predisposto per il funzionamento con pompe da 180 mm. La coibentazione regolabile ed intelligente assicura un isolamento ottimale di qualsiasi tipo di pompa. E’ possibile scegliere il tipo di regolazione ideale selezionando uno degli attuatori o delle centraline della linea ESBE.
Gamma di prodotti
GRF1x1
| Cod. | Riferimento | DN | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61240100 | GRF111 | 25 | G 1" | G 1½" | 3,4 | |
| 61241100 | GRF121 | 25 | G 1" | G 1½" | 3,8 | 230V,3 punti Segnale di controllo ARA661 |
Supporto per l'installazione
Esempi di installazione
Documentazione
| Nome | Scarica |
| Istruzioni per l’installazione GRF100 |
|
Dati tecnici
Dati tecnici
| Classe di pressione: | PN 10 |
| Pressione di esercizio: | 1,0 MPa |
| Isolamento: | EPP λ 0,036 W/mK |
| Fluido, Acqua di riscaldamento: | a norma VDI2035 |
| Fluido, Miscele acqua / glicole: | max. 50 % (sopra il 20% di miscela, è necessario controllare i dati della pompa) |
| Temperatura del fluido, max.*: | +110 °C |
| Temperatura del fluido, min.*: | 0 °C |
| Temperatura ambiente,GRF111*: | min. 0°C, max. +60°C |
| Temperatura ambiente,GRF121*: | min. 0°C, max. +55°C |
| *Temperatura del fluido/Temperatura ambiente, max. ºC /min. ºC: | considerare i dati per la pompa scelta |
| Raccordi, Filetto femmina (G): | ISO 228/1 |
| Raccordi, Filetto maschio (G): | ISO 228/1 |
| Materiale, a contatto con l'acqua |
Componenti in: Ottone, acciaio Materiale sigillante in: PTFE, fibra di aramide, EPDM |

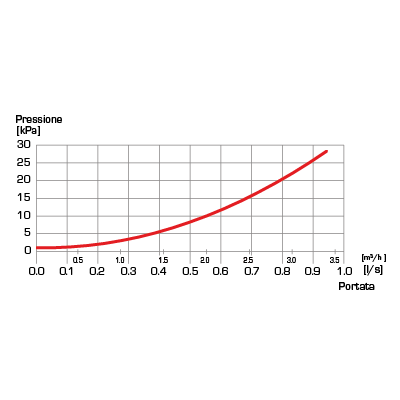

Valvola integrata
| ESBE VRG432, DN20-8 | |
| Perdita di carico differenziale max: | 100 kPa (1 bar) |
| Pressione di chiusura: | 200 kPa (2 bar) |
| Trafilamento in % della portata: | <0,05%* |
| *: | Pressione differenziale 100kPa (1 bar) |
Attuatore integrato
| ESBE ARA661 | |
| Segnale di controllo: | 3 punti SPDT |
| Alimentazione: | 230 ± 10% V AC, 50Hz |
| Assorbimento: | 5 VA |
| Tempo di rotazione 90°: | 120 s |
| Grado di protezione: | IP41 |
| Classe di protezione: | II |
Conformità
SI 2016 n. 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 n. 1091
SI 2012 n. 3032
SI 2010 n. 2617
Caratteristiche
Accessori e parti di ricambio
Optional
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
66001100 | GMA411 | ESBE GMA411 Separazione idraulica per 1 gruppi di circolazione | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Collettori per 2 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Collettori per 3 gruppi, senza funzione di separatore idraulico integrato | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Collettori per 4 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Collettori per 5 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Collettori per 2 gruppi, con funzione di separatore idraulico integrato | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Collettori per 3 gruppi, con funzione di separatore idraulico integrato. | DN25/32 | |
|
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
67000700 | GSP912 | ESBE GSP912 Kit adattatore VRG&ARA | DN20-DN32 | |
|
 |
67006100 | GSP961 | ESBE GSP961 Attuatore ARA661 120s 230V 3p QF | |
|
|
 |
67000600 | GSP903 | ESBE GSP903 Set di termometri: 2 pz | |
|
|
 |
67003400 | GSP911 | ESBE GSP911 Valvole a sfera comprensive di termometro DN25, 2 pezzi | DN25 | |
|
 |
67002000 | GSP910 | ESBE GSP910 Coibentazione del gruppo FLEXI | |
|
Area di download
Area di download
| Genere | Anteprima | Scarica |
| Scheda tecnica | GRF100 |
|
| Istruzioni per l’installazione | GRF100 (de, en, fr, it, pl, ru, sv) |
|
| Istruzioni per l’installazione | GRF100 (si) |
|
| Certificati | Dichiarazione di conformità, GRF111 (en) |
|
| Certificati | Dichiarazione di conformità, GRF121 (en) |
|
| Certificati | Dichiarazione di conformità UKCA, GRF111 (en) |
|
| Certificati | Dichiarazione di conformità UKCA, GRF121 (en) |
|
| Certificati | Dichiarazione sui materiali di costruzione BPD3, GRF100 (en) |
|
| Certificati | EAC Certificato (RU), GRF100 |
|
| Certificato | UKRSEPRO Certificato (UA), GRF100 |
|
| Immagine | GRF111, ad alta risoluzione |
|
| Immagine | GRF121, ad alta risoluzione |
|
| 2D-immagine | GRF111 |
|
| 2D-immagine | GRF121 |
|
| Disegno 3D (file stp) | GRF111, DN25 |
|
| Disegno 3D (file stp) | GRF121, DN25 |
|
