Miscelatore
VRH130
- Dimensione parallela regolabile
- Gli assi rotanti a 180° consentono installazioni ad angolo
- Previene di possibili errori di installazione
- Possibilità di modifiche direzionali di linea
La serie VRH130 è costituita da una valvola miscelatrice compatta, flessibile, a perdita ridotta, progettata per installazioni con spazio limitato e realizzata in una lega di ottone a elevate prestazioni, PN10. Disponibile in DN20 con flangia pompa in combinazione con collegamento con filetto maschio.
Gamma di prodotti
VRH139, Flangia pompa e filetto maschio
![VRH130_lr.png](/storage/FA818D29564FB268C704D37FAEC53362C8F8B6E39AB78BDB789016DB374E90DF/41f5d5ea1ca7469883dba4c700880e18/160-160-0-png.Png/media/3db52047c1a24f278d1a0cd55e06620f/VRH130_lr.png)
![VRH130 front_RGB_A-01.png](/storage/4BE25C33389C60FF2A54CB3D1D93C36102F0E696F34586367B7414B6001ED002/2af7dbbe3f08421cbec507bf20811fed/160-160-0-png.Png/media/78fc51bbe40c4e2b893023ee531a6be1/VRH130%20front_RGB_A-01.png)
![VRH130 side_RGB_A-01.png](/storage/DE362DF1512046FCCAB1612D7E9E5C5DD8ACA1D12A997DD51BF3A43E3CE7B70E/6e3cb38e7a614dab9bbe6f2709d5c4d1/160-160-0-png.Png/media/11020b05d388412fa3bcbfced870d141/VRH130%20side_RGB_A-01.png)
Cod. | Riferimento | DN | Kvs | Raccordo E | Raccordo F | A [mm] | B [mm] | C [mm] | D [mm] | Peso [kg] |
11720100 | VRH139 | 20 | 2,5 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
11720200 | VRH139 | 20 | 4 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
11720300 | VRH139 | 20 | 6,3 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
Supporto per l'installazione
Esempi di installazione
![Esempi di installazione](/storage/6E3D3561FEB6CF412D7AC148249B48B9E0876891CDC1B9EB6B39B5D2B177A43F/022b391f6db34afa83f501fe246850eb/png/media/b8261293698a4564857bbe1a5649088b/H-valve%20adjustable_1.png)
![](/storage/6B8AC9DB7379467B9D933184108764A8B59208BF317C7AA26FDF16FE48479603/9e292c343f9745e28783f41476a68853/png/media/cbf18829c0ee43e1887117e14f6d30b1/H-valve%20adjustable_2.png)
Documentazione
Nome | Scarica |
Istruzioni per l’installazione VRH130 |
|
Dati tecnici
Dati tecnici
Classe di pressione: | PN10 |
Coppia (alla pressione nominale): | < 3 Nm |
Trafilamento in % della portata: | Miscelazione: <0,05%; Zona: <0,02% |
Pressione di esercizio: | 1 MPa |
Max. perdita di carico differenziale, Miscelazione: | 100 kPa |
Max. perdita di carico differenziale, Zona: | 200 kPa |
Pressione di chiusura: | 200 kPa |
Campo di regolazione Kv/Kv min, A-AB: | 100 |
Collegamenti: | Filetto maschio (G), ISO 228/1 |
Fluido, Acqua di riscaldamento: | a norma VDI2035 |
Fluido, Miscele acqua / glicole: | max. 50 % |
Fluido, Miscele acqua / etanolo: | max. 28 |
Temperatura del fluido, max. continua: | +110 °C |
Temperatura del fluido, max. temporanea: | +130 °C |
Temperatura del fluido, min.: | -10 °C |
Materiale, Corpo valvola, pezzo a T e connettori: | Ottone resistente alla dezincatura, DZR |
Materiale, Cursore: | Ottone resistente all'abrasione |
Materiale, Albero e bussola: | PPS composito |
Materiale, Guarnizioni O-R: | EPDM |
Conformità
SI 2016 n. 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)

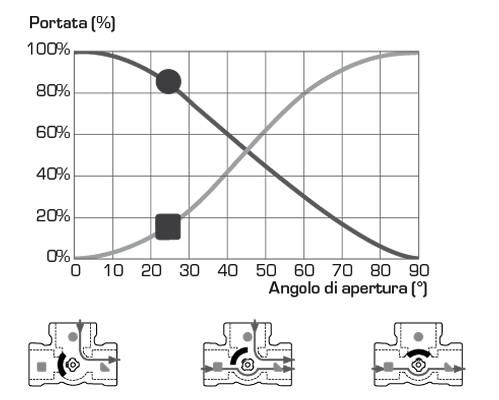

Caratteristiche della valvola
![Caratteristiche della valvola](/storage/71B32513E9DD4A97D82A86E463057DD1C7F28B031EBD12A0E32D46DBFFF24DED/2698a0880700462b9474a4d12faddbc2/png/media/d3481f59a2cc45b7a1475933ec98dff2/VRG130_IT_A-01.png)
Accessori e parti di ricambio
Area di download
Area di download
Genere | Anteprima | Scarica |
Scheda tecnica | VRH130 |
|
Istruzioni per l’installazione | VRH130 |
|
Certificati | Dichiarazione di conformità, VRH130 (en) |
|
Certificati | Dichiarazione di conformità UKCA, VRH130 (en) |
|
Certificati | Dichiarazione sui materiali di costruzione BPD3, VRH130 (en) |
|
Certificato | EAC Certificato (RU), VRH130 |
|
Certificato | Certificato di conformità UA, VRH130 |
|
Guida | Selection guide, Rotary valves + Controllers (en) |
|
Immagine | VRH139, ad alta risoluzione |
|
2D-immagine | VRH139 |
|
Disegno 3D (file stp) | VRH139, DN20 |
|
