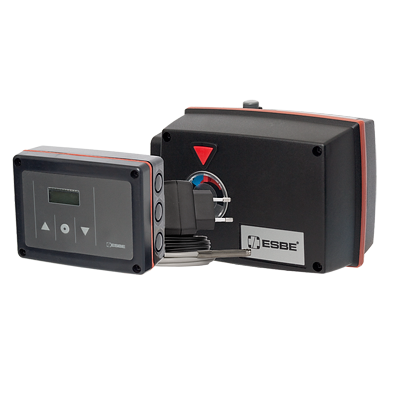

Centralina

CRA120

  • Angolo di rotazione regolabile.
  • Per valvole fino a DN150.
  • Ottima regolazione.
La serie CRA120 è costituita da unità di controllo della temperatura a punto fisso idonee per impianti grandi e valvole come la 3F. Il prodotto è perfetto per applicazioni di riscaldamento in cui sia richiesta una temperatura costante dell'acqua. Le impostazioni della temperatura vengono effettuate da un pulsante facile da usare e da un'interfaccia di visualizzazione. La centralina climatica è progettata per valvole rotanti regolabili DN 15-150 e ha un angolo di rotazione di 30-180°. La serie può essere facilmente regolata manualmente mediante un sezionatore e una leva.
Gamma di prodotti

CRA12x

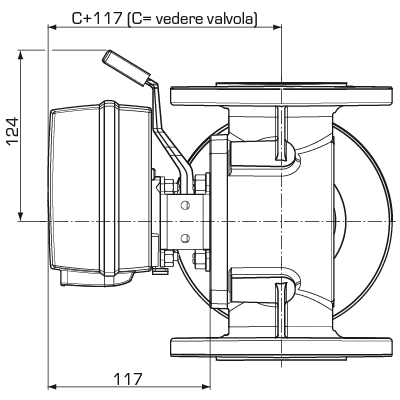

Dimensioni di installazione per l’attuatore serie CRx120 con miscelatore ESBE serie MG, G, F, T/TM, H/HG e BIV.
Dimensioni di installazione della casetta di controllo
Cod. Riferimento Tensione [V CA] Range di temperatura [°C] Coppia [Nm] Nota Sostituisce
12742100 CRA121 230 5-95 15 12700500
12742500 CRA125 230 5-95 15 Trasformatore con presa inglese
12742200 CRA122 24 5-95 15 12700100
Supporto per l'installazione

How to mount ESBE Controller on ESBE valve (en)

Esempi di installazione

Esempi di installazione
1
2
Dati tecnici

Dati tecnici

Grado di protezione: Unità attuatore: IP54;
Cassetta di controllo: IP54
Classe di protezione: II
Alimentazione: 24 ± 10% V CA, 50/60 Hz;
230 ± 10% V CA, 50 Hz
Assorbimento: 24VCA: 3 VA;
230VCA: 10 VA
Coppia: 15 Nm
Tempo di rotazione max. velocità: 120 s
Peso: 0,9 kg
Temperatura ambiente, max.: +55 °C
Temperatura ambiente, min.: -5 °C
Range di temperatura - Sensore di mandata: da +5 a +95 °C

Conformità

Conformità
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Cablaggio

Vedere le Istruzioni per l'installazione
Accessori e parti di ricambio

Kit adattatori

Cod. Riferimento Designazione Nota Manuale di istruzioni
16053300 16053300 VRG801 ESBE VRG801 Kit adattatore ESBE VRG801 Valvole ESBE serie VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Da ordinare a parte. download
16051300 16051300 900 ESBE 900 Kit adattatore Valvole ESBE serie MG, G, F, BIV, T, TM, H, HG. Serie 90, CRA120, CRC120. In dotazione con l'attuatore o la centralina climatica. download
16053900 16053900 900C ESBE 900C Kit adattatore, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. download
16051700 16051700 900CK ESBE 900CK Kit adattatore Honeywell Centra Kompakt DRK/ZRK. Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. download
16053600 16053600 900F ESBE 900F Kit adattatore Meibes / Oventrop / Watts / BRV. Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. download
16052600 16052600 900L ESBE 900L Kit adattatore Valvole Schneider Electric TRV / TAC-TRV. Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. download
16052500 16052500 900K ESBE 900K Kit adattatore Siemens VBG31, VBI31, VBF21, VCI31. Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. download
16051400 16051400 900A ESBE 900A Kit adattatore Valvole TA VTR. Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. download
16051500 16051500 900B ESBE 900B Kit adattatore Valvole Viesmann DN 20-25 Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. download

Parti di ricambio

Cod. Riferimento Designazione Nota Manuale di istruzioni
17053100 17053100 CRA911 ESBE CRA911 Sensore dell'acqua, 5m cavo download
17053300 17053300 CRA912 ESBE CRA912 Adattatore di tensione, 230 V — 24 V download
