Miscelatore
T
- Ottima regolazione per le migliori prestazioni di doppia miscelazione fino a 6 bar (PN6).
- Versione speciale per assemblaggio diretto sulla caldaia.
- Compattezza e facilità di installazione sulle caldaie.
- Lunga durata ed elevata resistenza.
- Corrispondenza perfetta tra la valvola e gli attuatori ESBE.
Le valvole della serie T sono valvole a 4 vie per montaggio in fabbrica su caldaie e sono idonee per doppia miscelazione fino a 6 bar. Le valvole sono in ghisa a elevate prestazioni, adatte per l'uso in impianti a caldaia. La serie T è disponibile in DN20-25 ed è dotata di un solo tipo di collegamento. La valvola si combina perfettamente con gli attuatori e le centraline climatiche ESBE.
Gamma di prodotti
T, Filetto femmina

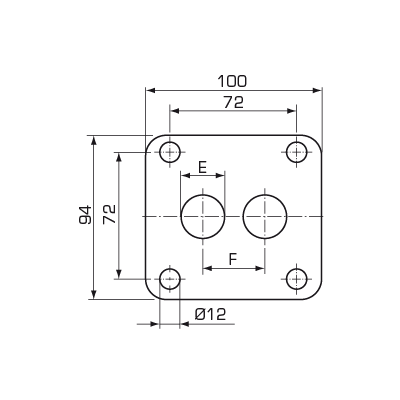

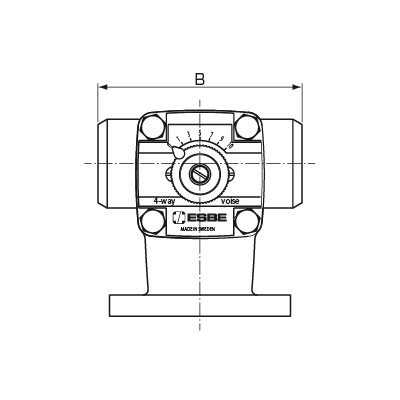

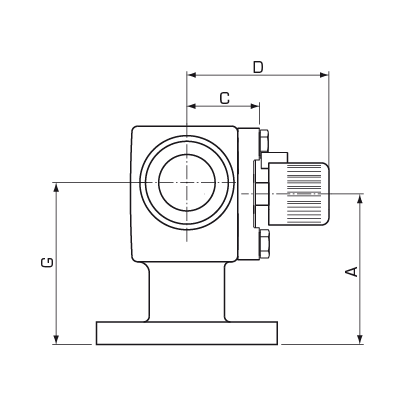

| Cod. | Riferimento | DN | Kvs | Raccordo | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Peso [kg] |
| 11300900 | T 20 | 20 | 8 | Rp ¾" | 80 | 115 | 39 | 76 | 20 | 35 | 86 | 2,7 |
Dati tecnici
Dati tecnici
| Classe di pressione: | PN6 |
| Angolo di rotazione: | 90 ° |
| Coppia, max: | 5 Nm |
| Trafilamento in % della portata: | max. 1,5 |
| Collegamenti: | Raccordi, Filetto femmina (Rp), EN 10226-1 |
| Fluido, Acqua di riscaldamento: | a norma VDI2035 |
| Fluido, Miscele acqua / glicole: | max. 50 % |
| Fluido, Miscele acqua / etanolo: | max. 28 % |
| Temperatura del fluido, max.: | +110 °C |
| Temperatura del fluido, min.: | -10 °C |
| Materiale, Corpo: | Ghisa, EN-JL 1030 |
| Materiale, Cursore/albero: | Ottone, CW 614N |
| Materiale, Bussola: | Plastica |
| Materiale, Piastra di copertura: | Zinco |
| Materiale, Guarnizioni O-R: | EPDM |
Conformità
SI 2016 n. 1105 (UK)
Caratteristiche della valvola
Accessori e parti di ricambio
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Manuale di istruzioni | |
 |
17000300 | ESBE Set di giunzione n. 1 (DN 20-65) |  |
||
 |
17006500 | V1T | ESBE V1T Interno completo | 4H DN20-25, T DN20-32 | |
 |
98080120 | ESBE Leva | Sostituisce il pulsante leva codice. 17007500 e Leva codice. 98360010 | |
