Controlador
CRA110
- Rapidez y facilidad de instalación.
- Controlador con actuador integrado.
- Regulación excelente.
- Combinación perfecta entre el controlador y la válvula ESBE.
La serie CRA110 es un controlador constante de la temperatura del caudal para aplicaciones en las que se necesita una temperatura constante del agua. Los ajustes de la temperatura se realizan mediante una interfaz de pantalla y palanca de mando muy fáciles de utilizar. El controlador compacto se ha diseñado para hacer funcionar válvulas rotatorias DN 15-50 y tiene un rango operativo de 90º. La serie se puede accionar manualmente tirando del botón de la parte frontal de la cubierta y haciéndolo girar.
Gama de productos
CRA11x
| N.º ref. | Referencia | Tensión [V CA] | Rango de temperatura [°C] | Par de torsión [Nm] | Nota | Modelo sustituido |
| 12720100 | CRA111 | 230 | 5-95 | 6 | 12700200 | |
| 12720500 | CRA115 | 230 | 5-95 | 6 | Transformador con enchufe para Reino Unido | |
| 12720200 | CRA112 | 24 | 5-95 | 6 |
Soporte para la instalación
How to mount ESBE Controller on ESBE valve (en)
Ejemplos de instalación
Documentos
Datos técnicos
Datos técnicos
| Clasificación del alojamiento: | IP41 |
| Clase de protección: | II |
| Fuente de alimentación: | 24 ± 10% V CA, 50/60 Hz; 230 ± 10% V CA, 50 Hz |
| Consumo eléctrico: | 24V CA: 3 VA; 230V CA: 10 VA |
| Par de torsión: | 6 Nm |
| Tiempo de funcionamiento a máxima. velocidad: | 30 s |
| Peso: | 0,4 kg |
| Temperatura ambiente, máx.: | +55 °C |
| Temperatura ambiente, mín.: | -5 °C |
| Rango de temperatura - Sonda de tubería de caudal: | +5 a +95 °C |
Conformidad
EMC 2014/30/EU
RoHS 2011/65/EU
Cableado
Accesorios y piezas de recambio
Kits adaptadores
| N.º ref. | Referencia | Designación | Nota | Manual de instrucciones | ||
 |
16000500 | ARA803 | ESBE ARA803 Kit adaptador para válvulas ESBE serie VRx, MG, G, F, BIV, H, HG. | Kit adaptador ESBE ARA803 para válvulas ESBE serie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Viene con el actuador o controlador. |  |
 |
16000800 | ARA806 | ESBE ARA806 Kit adaptador para válvulas Honeywell Centra Corona, serie V5433A, V5433G, V5442A y V5442G. | Kit adaptador ESBE ARA806 para válvulas Honeywell Centra Corona, serie V5433A, V5433G, V5442A y V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
 |
16000900 | ARA808 | ESBE ARA808 Kit adaptador para válvulas Lovato. | Kit adaptador ESBE ARA808 para válvulas Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
 |
16000600 | ARA805 | ESBE ARA805 Kit adaptador para válvulas Meibes. | Kit adaptador ESBE ARA808 para válvulas Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
 |
16001000 | ARA809 | ESBE ARA809 Kit adaptador para válvulas PAW. | Kit adaptador ESBE ARA809 para válvulas PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
 |
16000700 | ARA807 | ESBE ARA807 Kit adaptador para válvulas Watts. | Kit adaptador ESBE ARA807 para válvulas Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
 |
16001100 | ARA810 | ESBE ARA810 Kit adaptador para válvulas WITA Minimix, Maximix, H10, H9GG, H9MS | Kit adaptador ESBE ARA810 para válvulas WITA. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
Opciones
| N.º ref. | Referencia | Designación | Nota | Manual de instrucciones | ||
 |
16200700 | ARA801 | ESBE ARA801 Kit de conmutador auxiliar ARA600. | Kit de conmutador auxiliar ESBE ARA801 para ARA600. | |
|
 |
17053100 | CRA911 | ESBE CRA911 Sonda de tubería de caudal, cable de 5 m | Sonda de tubería de caudal ESBE CRA911, cable de 5 m. | |
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Manual de instrucciones | ||
 |
17053300 | CRA912 | ESBE CRA912 Adaptador de tensión, 230 V, 24 V | Adaptador de tensión CRA912, 230 V, 24 V. | |
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | CRA110 |
|
| Instrucciones de instalación | CRA110: montaje |
|
| Instrucciones de instalación | CRA110: ajustes |
|
| Certificado | Declaración de conformidad CRA110 (en) |
|
| Certificado | Declaración de productos de construcción (BPD3) CRA110 (en) |
|
| Certificado | EAC Certificado (RU) |
|
| Imagen | CRA111, CRA115, de alta resolución |
|
| Imagen | CRA112, de alta resolución |
|
| 2D Imagen | CRA110 |
|
| Dibujo 3D (archivo stp) | CRA110 |
|
Materiales relacionados
Productos relacionados
 |
VRG140 | La serie VRG140 son válvulas de 4 vías indicadas para aplicaciones de mezcla doble. | Hoja de datos | Instrucciones de instalación | |||||||
 |
ARA600 3 puntos | La serie ARA600 con señal de 3 puntos (apertura/cierre) está indicada para aplicaciones de mezcla. | Hoja de datos | Instrucciones de instalación | |||||||
 |
SFK100 | La serie SFK100 es una unidad de carga dedicada a calderas de combustible sólido | Hoja de datos | Instrucciones de instalación | |||||||
 |
CRC110 | La serie CRC110 es un controlador basado en una sonda de exterior con actuador integrado. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | ||||
 |
CRB100 | La serie CRB100 es un controlador basado en una sonda de interior con actuador integrado. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | |||||
 |
CRA140 | El serie CRA140 es una combinación de controlador de la temperatura de retorno y la temperatura constante del caudal | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | ||||||
 |
VRB140 | La serie VRB140 son válvulas de 4 vías indicadas para aplicaciones bivalentes. | Data Sheet | Instrucciones de instalación | |||||||
 |
VRH130 | La serie VRH130 está formada por válvulas compactas y flexibles indicadas para la mezcla y selección en aplicaciones paralelas/en paralelo. | Hoja de datos | Instrucciones de instalación | |||||||
 |
HG | La serie HG son válvulas de control de 3 vías y 4 vías para conexiones de brida de bomba indicadas para aplicaciones de mezcla y mezcla doble en aplicaciones en paralelo. | Hoja de datos | ||||||||
 |
VRG130 | La serie VRG130 son válvulas de 3 vías indicadas para aplicaciones de mezcla o selección. | Hoja de datos | Instrucciones de instalación | |||||||
 |
90C | La serie 90C es una completa unidad de control con compensación de tiempo atmosférico con actuador integrado. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación |
 |
VRB240 | La serie VRB240 son válvulas de 4 vías indicadas para aplicaciones bivalentes. | Hoja de datos | Instrucciones de instalación | |||||||
|
VRG330 | La serie VRG330 son válvulas indicadas para aplicaciones de mezcla o selección de gran caudal. | Hoja de datos | Instrucciones de instalación | |||||||
 |
CRA120 | La serie CRA120 es un controlador constante de la temperatura del caudal indicado para grandes sistemas y válvulas como la 3F. | Hoja de datos | Instrucciones de instalación | |||||||
 |
CRS130 | El serie CRS130 es una combinación de actuador y controlador de la temperatura constante del caudal para el uso principalmente en aplicaciones de agua potable centralizada (PWx). | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | ||||||
 |
VRB140 + CRA110 | La serie de válvulas VRB y la serie de controladores CRA se suministran como conjunto en un paquete todo incluido. | |||||||||
|
ARA600 proporcional | La serie ARA600 con señal proporcional (tensión/corriente) está indicada para aplicaciones de mezcla. | Hoja de datos | Instrucciones de instalación | |||||||
 |
TM | La serie TM son válvulas de 4 vías para el montaje de fábrica en calderas, indicadas para aplicaciones de mezcla doble de hasta 10 bares. | Hoja de datos | ||||||||
 |
CRA150 | El ESBE serie CRA150 es una combinación de actuador y controlador de la temperatura constante del caudal diseñado especialmente para aplicaciones con posibilidad de calefacción y refrigeración en el mismo circuito | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | ||||||
 |
CRD100 | El serie CRD100 es un controlador basado en un sensor de interior combinado con compensación de tiempo atmosférico con una adaptación avanzada | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | |||||
 |
CUA100 | La serie CUA100 es un controlador basado en una sonda de interior para el uso con la mayoría de los actuadores de 3 puntos de 24 V CA. | Hoja de datos | Instrucciones de instalación | |||||||
 |
3MG | La serie 3MG son válvulas de 3 vías para conexiones de brida de bomba, indicadas para aplicaciones de mezcla o selección. |
Aplicaciones

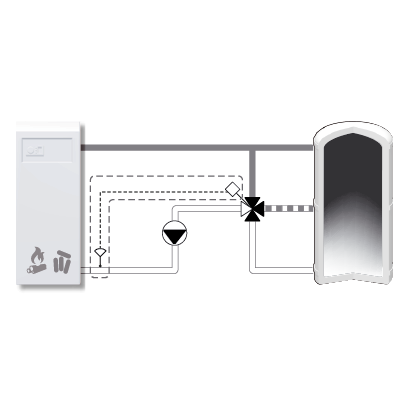

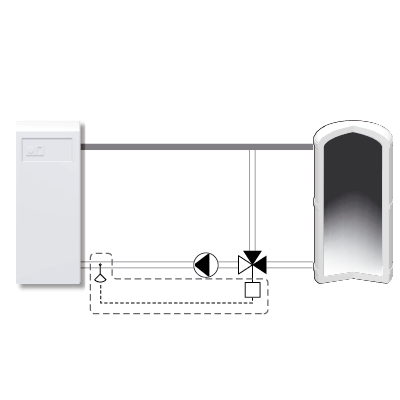

Carga rápida y eficiente del tanque de almacenamiento con controlador eléctrico.

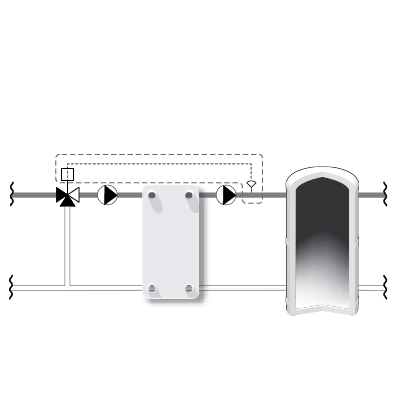

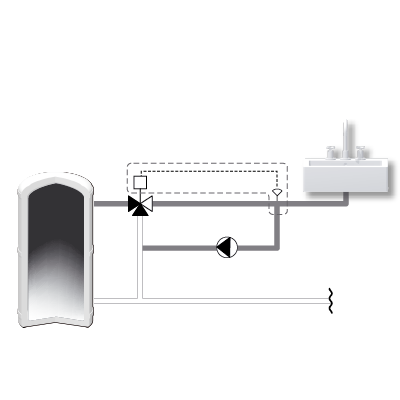

Carga eficiente del tanque de almacenamiento con controlador eléctrico.

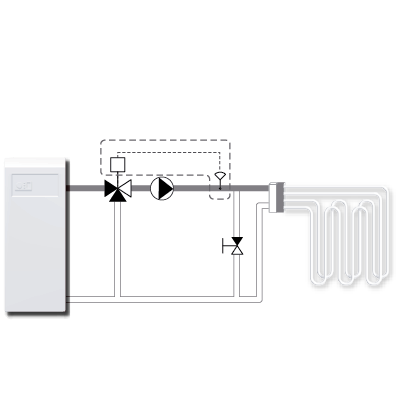

Calefacción por suelo radiante con regulación de temperatura constante de varias zonas.
Aplicaciones
Aplicaciones
Carga rápida y eficiente del tanque de almacenamiento con controlador eléctrico.
Carga eficiente del tanque de almacenamiento con controlador eléctrico.
Calefacción por suelo radiante con regulación de temperatura constante de varias zonas.
