Stellmotor

ARA600 2-Punkt

  • Zuverlässiger und geräuscharmer Betrieb.
  • Kann für 2-Punkt- und 3-Punkt-Steuersignale verwendet werden.
  • Perfekte Abstimmung von Stellmotoren und Ventilen von ESBE.
  • Hilfsschalterset erhältlich.
Die Modellreihe ARA600 mit 2-Punkt-Signal (ein/aus) ist für Mischbetrieb zusammen mit Ventilen wie VRG230 geeignet. In diesen Anwendungen werden nur die Endpositionen des Betriebsbereichs des Stellmotors verwendet. Der kompakte Stellmotor ist für den Antrieb von Mischventilen im Bereich DN 15-50 konzipiert und hat einen Betriebsbereich von 90°. Mit dem Multifunktionsknopf an der Vorderseite des Stellmotors kann diese Modellreihe auch ganz leicht manuell betätigt werden. Hilfsschalter, entweder vormontiert oder als Zusatzoption, kann in jeder beliebigen Position eingesetzt werden dient somit für individuelle Lösungen.
Produktpalette

ARA600, 2-Punkt 230 V

Art. Nr. Bezeichnung Spannung [V AC] Laufzeit 90° [s] Steuersignal Drehmoment [Nm] Hinweis
12120700 ARA635 230 15 2-Punkt SPST 3 Empfiehlt sich nur für Ventile in DN 15-32.
12121000 ARA636 230 15 2-Punkt SPST 3 Mit vormontiertem Hilfsschalter. Empfiehlt sich nur für Ventile in DN 15-32.
12120800 ARA645 230 30 2-Punkt SPST 6
12121100 ARA646 230 30 2-Punkt SPST 6 Mit vormontiertem Hilfsschalter.
12120900 ARA655 230 60 2-Punkt SPST 6 Ersetzt 12002700
12121200 ARA656 230 60 2-Punkt SPST 6 Mit vormontiertem Hilfsschalter. Ersetzt 12002900.

ARA600, 2-Punkt 24 V

Art. Nr. Bezeichnung Spannung [V AC] Laufzeit 90° [s] Steuersignal Drehmoment [Nm] Hinweis
12120100 ARA637 24 15 2-Punkt SPST 3 Empfiehlt sich nur für Ventile in DN 15-32.
12120200 ARA647 24 30 2-Punkt SPST 6
12120600 ARA658 24 60 2-Punkt SPST 6 Mit vormontiertem Hilfsschalter.
Einbauhilfe

Manueller und automatischer Betrieb, ARA600

ARA600 auf VRG130, Vorteil gegen 3MG

So installieren Sie den ARA600 Stellantrieb am VRGx00 Ventil

So installieren Sie den ARA600 Stellantrieb am 3MG Ventil

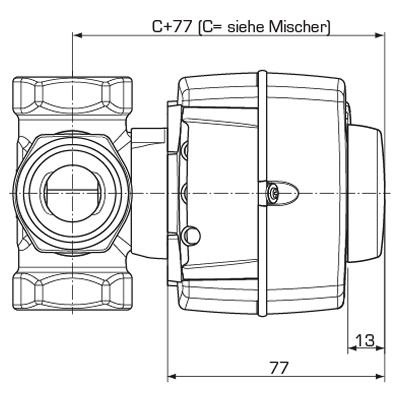

Technische Daten

Technische Daten

Spannungsversorgung: 24 ± 10% V AC, 50 Hz;
230 ± 10% V AC, 50 Hz
Leistungsaufnahme: 24V: 3 VA;
230V: 5 VA
Schutzart: IP41
Schutzklasse: II
Drehmoment: siehe Dimensionstabelle
Schutzklasse Mikroschalter: 6(3) A 250 V AC
Gewicht: 0,4 kg
Umgebungstemperatur, max.: +55 °C
Umgebungstemperatur, min.: -5 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Verdrahtung

Bitte beachten Sie die Montageanweisung
Zubehör- und Ersatzteile

Anbausätze

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
16000500 16000500 ARA803 ESBE ARA803 Adapterset, ESBE Ventile VRx, MG, G, F, BIV, H, HG. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Mit Stellmotor oder Regler erhältlich. download
16000800 16000800 ARA806 ESBE ARA806 Adapterset, Honeywell Centra Corona Ventile V5433A, V5433G, V5442A, V5442G. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16000900 16000900 ARA808 ESBE ARA808 Adapterset, Lovato Ventile. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16000600 16000600 ARA805 ESBE ARA805 Adapterset, Meibes Ventile. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16001000 16001000 ARA809 ESBE ARA809 Adapterset, PAW Ventile. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16000700 16000700 ARA807 ESBE ARA807 Adapterset, Watts Ventile. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download
16001100 16001100 ARA810 ESBE ARA810 Adapterset, WITA Ventile Minimix, Maximix, H10, H9GG, H9MS. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. download

Ersatzteile

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
17050600 17050600 ARA902 ESBE ARA902 Drehknopf ARA600 download

Zubehör

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
16200700 16200700 ARA801 ESBE ARA801 Mikroschaltersatz ARA600. download
Anwendung

Anwendung

Wärmepumpe mit höheren Durchflussanforderungen.

Wärmepumpe mit hohen Durchflussanforderungen.
