Stellmotor

90 2-Punkt

  • Einstellbarer Betriebsbereich.
  • Mit eingebautem Relais.
Die Modellreihe 90 mit 2-Punkt-Signal (ein/aus) ist für Zonenbetrieb zusammen mit Umsteuer-/Zonenventilen geeignet. In diesen Anwendungen werden nur die Endpositionen des Betriebsbereichs des Stellmotors verwendet. Die Stellmotoren mit eingebautem Umschaltrelais sind für einpolige Ansteuerung geeignet.
Produktpalette

90, 2-Punkt 230 V

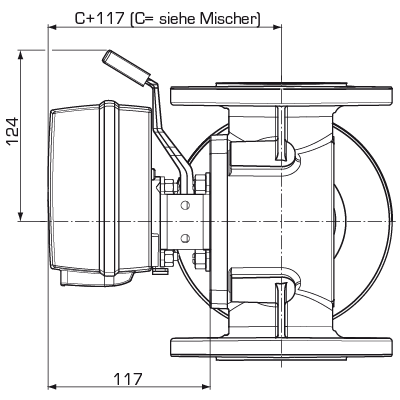

Einbauabmessungen für Stellmotormodellreihe 90 mit ESBE-Mischern der Modellreihen MG, G, F, T/TM, H/HG und BIV
Art. Nr. Referenz Spannung [V AC] Laufzeit 90° [s] Steuersignal Drehmoment [Nm] Hinweis
12052500 97 230 15 2-Punkt SPST 5 Mit eingebautem Relais. Ersetzt 87
12052600 98 230 60 2-Punkt SPST 15 Mit eingebautem Relais. Ersetzt 88, 88S
Technische Daten

Technische Daten

Spannungsversorgung: 230±10% V AC, 50 Hz
Leistungsaufnahme: 5 VA
Schutzart: IP54
Schutzklasse: II
Drehmoment: siehe Dimensionstabelle
Schutzklasse Mikroschalter: 6(3) A 250 V AC
Gewicht: 0,8 kg
Umgebungstemperatur, max.: +55 °C
Umgebungstemperatur, min.: -15 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Verdrahtung

Bitte beachten Sie die Montageanweisung
Zubehör- und Ersatzteile

Anbausätze

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
16053300 16053300 VRG801 ESBE VRG801 Adapterset, ESBE Ventile VRG, VRH, VRB, VRS, VRP. ESBE VRG801 Adapterset, ESBE Ventilmodellreihe VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Separat bestellen. download
13905100 13905100 VBF801 ESBE VBF801 Adapterset, ESBE Ventile VBF100 - Stellmotor Serie 90 Adapterset VBF801, ESBE Ventilmodellreihen VBF100 - Stellmotor Modellreihe 90 Serie 90. Separat bestellen. download
16051300 16051300 900 ESBE 900 Adapterset, ESBE Ventile MG, G, F, BIV, T, TM, H, HG. ESBE 900 Adapterset, ESBE Ventilmodellreihen MG, G, F, BIV, T, TM, H, HG. Serie 90, CRA120, CRC120. Mit Stellmotor oder Regler erhältlich. download
16053900 16053900 900C ESBE 900C Adapterset, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). ESBE 900C Adapterset, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. download
16051700 16051700 900CK ESBE 900CK Adapterset, Honeywell Centra Kompakt DRK/ZRK. ESBE 900CK Adapterset, Honeywell Centra Kompakt DRK/ZRK. Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. download
16053600 16053600 900F ESBE 900F Adapterset, Meibes / Oventrop / Watts / BRV. ESBE 900F Adapterset, Meibes / Oventrop / Watts / BRV. Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. download
16052600 16052600 900L ESBE 900L Adapterset, Schneider Electric TRV / TAC-TRV Ventile. ESBE 900L Adapterset, Schneider Electric TRV / TAC-TRV Ventile. Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. download
16052500 16052500 900K ESBE 900K Adapterset, Siemens VBG31, VBI31, VBF21, VCI31. ESBE 900K Adapterset, Siemens VBG31, VBI31, VBF21, VCI31. Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. download
16051400 16051400 900A ESBE 900A Adapterset, TA VTR Ventile. ESBE 900A Adapterset, TA-VTR Ventile. Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. download
16051500 16051500 900B ESBE 900B Adapterset, Viesmann Ventile DN 20-25 ESBE 900B Adapterset, Viesmann Ventile DN 20-25 Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. download

Ersatzteile

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
98180570 98180570 MTS900 ESBE MTS900 Wellenkupplung, Serie 90 Wellenkupplung, Modellreihe 90. download

Zubehör

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
98100690 98100690 ESBE Separater Hilfsschalter Serie 90. Separater Hilfsschalter. download
Download-Bereich

Download-Bereich

Art Herunterladen
Datenblatt 90, 2-Punkt download
Montageanweisung 90, 2-Punkt download
Zertifikate Konformitätserklärung, 90, 2-Punkt (GB) download
Zertifikate Gebäudeprodukterklärung BPD3 (GB) download
Zertifikate EAC Zertifikat (RU), 230V download
Bild 90, hochauflösend download
2D-Bild 90 download
3D-Zeichnung (stp-Datei) 90 download
