Sterownik
CRD200
- Zintegrowany sterownik temperatury uwzględniający temperaturę zewnętrzną i wewnętrzną
- Bezprzewodowy moduł pokojowy
- Krzywa grzewcza aktualizowana w czasie rzeczywistym
- Inteligentne oprogramowanie ESBE i system samoadaptacyjny
- Niski poziom hałasu
- Precyzyjna regulacja
- Dostępny tryb stałej temperatury
- Dostępny tryb temperatury pokojowej
- Dostępny tryb korekty i pogodowej
- Możliwa rozbudowa do sterownika pompy (ON/OFF)
Seria CRD200 to sterowniki temperatury zintegrowane z siłownikiem przeznaczone do zaworów obrotowych ESBE serii VRG.
Seria sterowników CRD200 jest wyposażona w inteligentne oprogramowanie i system samoadaptacyjny ESBE, które nie tylko zwiększają wydajność urządzenia, ale umożliwiają również jego pracę we wszystkich trybach. Można ustawić regulację stałą, lub regulację temperatury w trybie wewnętrznym z korektą pogodową.
Sterownik wyposażony jest w dynamiczną krzywą grzewczą aktualizowaną w czasie rzeczywistym, co oznacza, że nie ma potrzeby ustawiania krzywej, a ustawienia sterownika są ograniczone do minimum.
Seria CRD200 wyposażona jest w bezprzewodowy moduł pokojowy.
Gama produktów
CRD200
| Nr art. | Nazwa | Napięcie [V AC] | Moment obrotowy [Nm] | Moduł pokojowy z wyświetlaczem | Masa [kg] | Zastępuje |
| 12684200 | CRD221 | 230 | 6 | Bezprzewodowy | 1,3 | 12682200 |
Instrukcja obsługi i montażu
Montaż sterownika ESBE CRD200
Ustawienie kierunku otwarcia – Sterowniki ESBE (CRx200)
Zmiana temperatury docelowej – sterowniki ESBE (CRx200)
Zmiana maksymalnej/minimalnej temperatury przepływu – Sterowniki ESBE (CRx200)
Zewnętrzna aktywacja T2 – Sterowniki ESBE (CRx200)
Konfiguracja sterownika ESBE CRD200
Rozszerz sterownik ESBE serii CRDz wersji bezprzewodowej do CRD przewodowej
Rozbudowa sterownika ESBE serii CRA200 do CRD200
Rozbudowa sterownika ESBE serii CRB200 do CRD200
Rozbudowa sterownika ESBE serii CRC200 do CRD200
Przykładowe instalacje
To zastosowanie pokazuje, jak regulować temperaturę wewnętrzną w oparciu o temperaturę zewnętrzną i wewnętrzną.
Ta konfiguracja regulacji jest stosowana w budynkach, w których moduł pokojowy może być wykorzystany do zadawania temperatury wewnętrznej, np. w budynkach z otwartą przestrzenią, gdzie wymagana jest jak najdokładniejsza regulacja temperatury. CRD200 reguluje temperaturę wewnętrzną w oparciu o temperaturę zewnętrzną i wewnętrzną. Krzywa grzewcza jest stale dostosowywana przez inteligentne oprogramowanie ESBE w celu zapewnienia najlepszego komfortu w pomieszczeniach.
Wszystkie emitery ciepła są zasilane tą samą temperaturą przepływu obliczoną przez CRD200. Pompa obiegu grzewczego zostanie wyłączona przez regulator pompy CRA913, gdy zawór zostanie zamknięty – brak zapotrzebowania na ciepło.
* Połączenie kablowe lub bezprzewodowe w zależności od wymagań.
Dokumenty

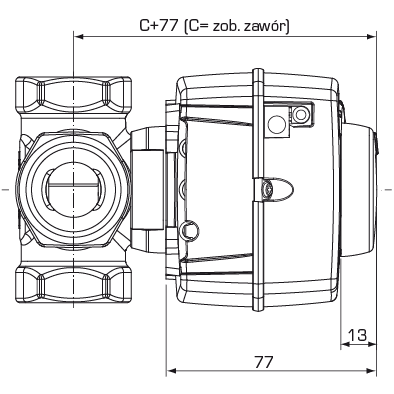

Dane techniczne
Dane techniczne
| Czujniki: | Czujnik temperatury typu NTC |
| Ochronność obudowy: | Moduł siłownika: IP41; Moduł pokojowy: IP20 |
| Klasa ochronna: | II |
| Zasilanie: | Moduł siłownika: 230 ± 10% V AC, 50 Hz; Moduł pokojowy – bezprzewodowy: 2x 1,5V LR6/AA |
| Pobór mocy: | 10 VA |
| Żywotność baterii, bezprzewodowy moduł pokojowy: | 1 rok |
| Moment obrotowy: | 6 Nm |
| Klasa regulatorów temperatury wg ErP: | VII |
| Wkład w wydajność energetyczną: | 3,5 % |
| Moduł radiowy: | Bezprzewodowy moduł pokojowy - 868 MHz; Region 1 ITU zatwierdzony zgodnie z EN 300220-2 |
| Czas obrotu przy maksymalnej prędkości: | 30 s |
| Masa: | 1,3 kg |
| Dostarczane części: | • Siłownik ze zintegrowanym sterownikiem |
| • Czujnik temperatury przepływu | |
| • Adapter UE 230 V | |
| • Bezprzewodowy moduł pokojowy | |
| • Czujnik zewnętrzny | |
| • Kabel komunikacyjny między czujnikiem temperatury zewnętrznej a siłownikiem | |
| Temperatura otoczenia, maks.: | +50 °C |
| Temperatura otoczenia, min.: | +5 °C |
| Zakres temperatur - Czujnik temperatury przepływu: | Od +5 do +95 °C |
| Zakres temperatur - Czujnik zewnętrzny: | Od –50 do +70 °C |
| Zakres temperatur - Moduł pokojowy (czujnik wewnętrzny): | Od +5 do +30 °C |
Zgodność z normami
EMC 2014/30/EU
RoHS3 2015/863/EU
RED 2014/53/EU
SI 2016 nr 1091
SI 2012 nr 3032
SI 2017 nr 1206
Okablowanie
Akcesoria i części zamienne
Zestawy przyłączeniowe
| Nr art. | Nazwa | Oznaczenie | Uwaga | Arkusz danych | Instrukcja obsługi | |
 |
16000500 | ARA803 | ESBE ARA803 — zestaw przyłączeniowy do zaworów ESBE z serii VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 — zestaw przyłączeniowy do zaworów Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16000700 | ARA807 | ESBE ARA807 — zestaw przyłączeniowy do zaworów Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16000800 | ARA806 | ESBE ARA806 — zestaw przyłączeniowy do zaworów Honeywell Centra Corona z serii V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16000900 | ARA808 | ESBE ARA808 — zestaw przyłączeniowy do zaworów Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16001000 | ARA809 | ESBE ARA809 — zestaw przyłączeniowy do zaworów PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16001100 | ARA810 | ESBE ARA810 — zestaw przyłączeniowy do zaworów WITA Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
Opcje
| Nr art. | Nazwa | Oznaczenie | Uwaga | Arkusz danych | Instrukcja obsługi | |
 |
16200700 | ARA801 | ESBE ARA801 — zestaw wyłącznika pomocniczego ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Moduł sterujący pompy, wł/wył. | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Radiowy moduł komunikacyjny, bezprzewodowy | |
|
Części zamienne
| Nr art. | Nazwa | Oznaczenie | Uwaga | Arkusz danych | Instrukcja obsługi | |
 |
17053100 | CRA911 | ESBE CRA911 Czujnik na rurę zasilającą, 5m kabel | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Moduł pokojowy, kabel | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Moduł pokojowy, bezprzewodowy | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Kabel komunikacyjny, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Czujnik zewnętrzny | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Wtyczka UK 230V-12V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Wtyczka EU 230V-12V | |
|
Do pobrania
Do pobrania
| Rodzaj | Podgląd | Pobierz |
| Karta techniczna | CRD200 |
|
| Instrukcja obsługi | CRD200 — montaż |
|
| Instrukcja obsługi | CRD200 — ustawienia |
|
| Certyfikaty | Deklaracja zgodności — CRD200 (en) |
|
| Certyfikaty | Deklaracja zgodności UKCA — CRD200 (en) |
|
| Certyfikaty | Deklaracja produktu budowlanego BPD3 — CRD200 (en) |
|
| Certyfikaty | EAC Certyfikat, CRD200 |
|
| Certyfikaty | UKRSEPRO Certyfikat (UA), CRD200 |
|
| Zdjęcie | CRD221, wysokiej jakosci |
|
| Zdjęcie | CRB912, CRB913 Moduł pokojowy, wysokiej jakosci |
|
| Rysunek 2D | CRD220 |
|
| Rysunek 2D | CRB912, CRB913 Moduł pokojowy |
|
| Rysunek 3D (plik stp) | CRD220 |
|
| Rysunek 3D (plik stp) | CRB912, CRB913 Moduł pokojowy |
|
