Sterownik
CRB200
- Sterownik temperatury wewnętrznej
- Komunikacja przewodowa lub bezprzewodowa między modułem pokojowym a sterownikiem głównym
- Inteligentne oprogramowanie ESBE i system samoadaptacyjny
- Niski poziom hałasu
- Precyzyjna regulacja
- Dostępny tryb stałej temperatury
- Możliwa rozbudowa do sterownika z korektą pogodową
- Możliwa rozbudowa do zintegrowanego sterownika uwzględniającego temperaturę zewnętrzną i wewnętrzną
- Możliwa rozbudowa do sterownika pompy (ON/OFF)
Seria CRB200 to sterowniki temperatury pokojowej zintegrowane z siłownikiem przeznaczone do zaworów obrotowych ESBE serii VRG.
Sterowniki serii CRB200 są wyposażone w inteligentne oprogramowanie oraz system samoadaptacyjny ESBE, które nie tylko zwiększają wydajność urządzenia, ale umożliwiają również jego rozbudowę do wersji z regulacją temperatury z korektą pogodową lub w trybie mieszanym. Sterownik może być też używany jako sterownik stałotemperaturowy.
Seria CRB200 jest dostępna w dwóch wersjach - CRB210 z komunikacją przewodową i CRB220 z komunikacją bezprzewodową między modułem pokojowym a sterownikiem głównym.
CRB200
| Nr art. | Nazwa | Napięcie [V AC] | Moment obrotowy [Nm] | Moduł pokojowy z wyświetlaczem | Masa [kg] | Zastępuje |
| 12663100 | CRB211 | 230 | 6 | Kabel | 1,3 | 12660100 |
| 12665200 | CRB221 | 230 | 6 | Bezprzewodowy | 1,3 | 12662200 |
Montaż sterownika ESBE CRB200
Ustawienie kierunku otwarcia – Sterowniki ESBE (CRx200)
Zmiana temperatury docelowej – sterowniki ESBE (CRx200)
Zmiana maksymalnej/minimalnej temperatury przepływu – Sterowniki ESBE (CRx200)
Zewnętrzna aktywacja T2 – Sterowniki ESBE (CRx200)
Montaż modułu radiowego – Sterownik ESBE z komunikacją bezprzewodową CRB211
Konfiguracja sterownika ESBE CRB200
Rozbudowa sterownika ESBE serii CRA200 do CRB200
Rozbudowa sterownika ESBE serii CRB200 do CRC200
Rozbudowa sterownika ESBE serii CRB200 do CRD200
Modernizacja sterownika ESBE serii CRC200 do CRB200
Przykładowe instalacje
To zastosowanie pokazuje, jak regulować temperaturę wewnętrzną na różnych piętrach.
Obwód grzewczy nr 1 nie ma zaworu mieszającego i temperatura wysyłana do odbiorników będzie taka sama jak ze źródła ciepła.
Obwód grzewczy nr 2 jest wyposażony w VRG i CRB210 z przyłączem kablowym. CRB210 reguluje temperaturę wewnętrzną tej strefy poprzez mieszanie temperatury zasilania z temperaturą powrotu.
Obwód grzewczy nr 3 jest wyposażony w VRG i CRB220 z przyłączem bezprzewodowym. CRB220 reguluje temperaturę wewnętrzną tej strefy poprzez mieszanie temperatury zasilania z temperaturą powrotu.
W obwodzie nr 2 i 3 pompa obiegu grzewczego zostanie wyłączona przez regulator pompy CRA913, jeżeli zawór zostanie zamknięty – brak zapotrzebowania na ciepło.
* Połączenie kablowe lub bezprzewodowe w zależności od wymagań.
Dokumenty
| Nazwa | Pobierz |
| Instrukcja obsługi CRB200 — montaż |
|
| Instrukcja obsługi CRB200 |
|
Dane techniczne
| Czujniki: | Czujnik temperatury typu NTC |
| Ochronność obudowy: | Moduł siłownika: IP41; Moduł pokojowy: IP20 |
| Klasa ochronna: | II |
| Zasilanie: | Moduł siłownika: 230 ± 10% V AC, 50 Hz; Moduł pokojowy - bezprzewodowy: 2x 1,5V LR6/AA |
| Pobór mocy: | 10 VA |
| Żywotność baterii, bezprzewodowy moduł pokojowy: | 1 rok |
| Moment obrotowy: | 6 Nm |
| Klasa regulatorów temperatury wg ErP: | IV |
| Wkład w wydajność energetyczną: | 2 % |
| Moduł radiowy: | Bezprzewodowy moduł pokojowy - 868 MHz; Region 1 ITU zatwierdzony zgodnie z EN 300220-2 |
| Czas obrotu przy maksymalnej prędkości: | 30 s |
| Masa: | 1,3 kg |
| Dostarczane części: | • Siłownik ze zintegrowanym sterownikiem |
| • Czujnik temperatury przepływu | |
| • Adapter UE 230 V | |
| • Moduł pokojowy | |
| • Kabel komunikacyjny między modułem pokojowym a siłownikiem (CRB210) | |
| Temperatura otoczenia, maks.: | +50 °C |
| Temperatura otoczenia, min.: | +5 °C |
| Zakres temperatur - Czujnik temperatury przepływu: | od +5 do +95 °C |
| Zakres temperatur - Moduł pokojowy (czujnik wewnętrzny): | od +5 do +30°C °C |
Zgodność z normami
EMC 2014/30/EU
RoHS3 2015/863/EU
RED 2014/53/EU
SI 2016 nr 1091
SI 2012 nr 3032
SI 2017 nr 1206
Okablowanie
Zestawy przyłączeniowe
| Nr art. | Nazwa | Oznaczenie | Uwaga | Arkusz danych | Instrukcja obsługi | |
 |
16000500 | ARA803 | ESBE ARA803 — zestaw przyłączeniowy do zaworów ESBE z serii VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. | |
|
 |
16000600 | ARA805 | ESBE ARA805 — zestaw przyłączeniowy do zaworów Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16000700 | ARA807 | ESBE ARA807 — zestaw przyłączeniowy do zaworów Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16000800 | ARA806 | ESBE ARA806 — zestaw przyłączeniowy do zaworów Honeywell Centra Corona z serii V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16000900 | ARA808 | ESBE ARA808 — zestaw przyłączeniowy do zaworów Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16001000 | ARA809 | ESBE ARA809 — zestaw przyłączeniowy do zaworów PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
 |
16001100 | ARA810 | ESBE ARA810 — zestaw przyłączeniowy do zaworów WITA Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
|
Opcje
| Nr art. | Nazwa | Oznaczenie | Uwaga | Arkusz danych | Instrukcja obsługi | |
 |
16200700 | ARA801 | ESBE ARA801 — zestaw wyłącznika pomocniczego ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Moduł sterujący pompy, wł/wył. | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Radiowy moduł komunikacyjny, bezprzewodowy | |
|
Części zamienne
| Nr art. | Nazwa | Oznaczenie | Uwaga | Arkusz danych | Instrukcja obsługi | |
 |
17053100 | CRA911 | ESBE CRA911 Czujnik na rurę zasilającą, 5m kabel | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Moduł pokojowy, kabel | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Moduł pokojowy, bezprzewodowy | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Kabel komunikacyjny, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Czujnik zewnętrzny | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Wtyczka UK 230V-12V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Wtyczka EU 230V-12V | |
|
Do pobrania
| Rodzaj | Podgląd | Pobierz |
| Karta techniczna | CRB200 |
|
| Instrukcja obsługi | CRB200 — montaż |
|
| Instrukcja obsługi | CRB200 |
|
| Certyfikaty | Deklaracja zgodności — CRB200 (en) |
|
| Certyfikaty | Deklaracja zgodności UKCA — CRB200 (en) |
|
| Certyfikaty | Deklaracja produktu budowlanego BPD3 — CRB200 (en) |
|
| Certyfikaty | EAC Certyfikat, CRB200 |
|
| Certyfikaty | UKRSEPRO Certyfikat (UA), CRB200 |
|
| Zdjęcie | CRB211, wysokiej jakosci |
|
| Zdjęcie | CRB221, wysokiej jakosci |
|
| Zdjęcie | CRB912, CRB913 Moduł pokojowy, wysokiej jakosci |
|

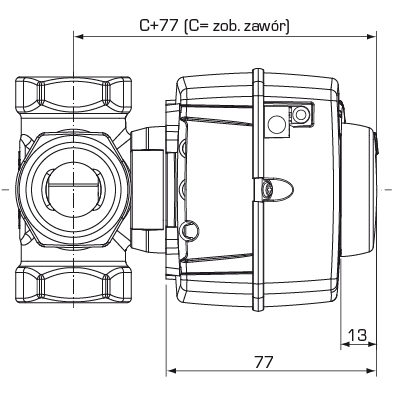

| Rysunek 2D | CRB210, CRB220 |
|
| Rysunek 2D | CRB912, CRB913 Moduł pokojowy |
|
| Rysunek 3D (plik stp) | CRB210, CRB220 |
|
| Rysunek 3D (plik stp) | CRB912, CRB913 Moduł pokojowy |
|
