Gruppo di circolazione, funzione di miscelazione
GRC100, GRC200
- Eccezionale controllo di flusso grazie alla caratteristica progressiva della valvola
- Perfetta curva caratteristica di riscaldamento
- Guscio d’isolamento di classe alta
- One size fits all – adattamento automatico + caratteristica progressiva
La serie GRC di ESBE è un gruppo di miscelazione destinato al riscaldamento nei casi in cui sono richiesti un flusso eccezionale e la regolazione in base alla temperatura esterna. È munito di due valvole di intercettazione con termometri, valvola di ritegno, guscio d’isolamento di classe alta e pompa di circolazione ad alta efficienza. La serie GRC viene fornita con miscelatore con rotore interno progressivo a 3 vie e attuatore combinato con centralina climatica con sonda esterna. Il gruppo di miscelazione garantisce le prestazioni di regolazione migliori, indipendentemente dalla portata e dal rischio di sovradimensionamento, grazie alle caratteristiche progressive della valvola come pure alla perfetta curva caratteristica di riscaldamento.
Gamma di prodotti
GRC111
| Cod. | Riferimento | DN | Tipo di pompa | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61040200 | GRC111 | 25 | Wilo 25/6 | G 1" | G 1½" | 6,3 | Centralina climatica CRC111 |
| 61040700 | GRC111 | 32 | Wilo 25/7,5 | G 1¼" | G 1½" | 7,0 | Centralina climatica CRC111 |
GRC112
| Cod. | Riferimento | DN | Tipo di pompa | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61040900 | GRC112 | 25 | Grunfos 25-50 | G 1" | G 1½" | 6,4 | Centralina climatica CRC111 |
| 61041100 | GRC112 | 32 | Grundfos 25-70 | G 1¼" | G 1½" | 7,1 | Centralina climatica CRC111 |
GRC141
| Cod. | Riferimento | DN | Tipo di pompa | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61041300 | GRC141 | 25 | Wilo 25/6 | G 1" | G 1½" | 7,0 | Centralina climatica CRD122, con display ambiente |
| 61041400 | GRC141 | 32 | Wilo 25/7,5 | G 1¼" | G 1½" | 7,8 | Centralina climatica CRD122, con display ambiente |
GRC142
| Cod. | Riferimento | DN | Tipo di pompa | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61041500 | GRC142 | 25 | Grundfos 25-50 | G 1" | G 1½" | 7,1 | Centralina climatica CRD122, con display ambiente |
| 61041600 | GRC142 | 32 | Grundfos 25-70 | G 1¼" | G 1½" | 7,9 | Centralina climatica CRD122, con display ambiente |
GRC211
| Cod. | Riferimento | DN | Tipo di pompa | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61040300 | GRC211 | 25 | Wilo 25/6 | G 1" | G 1½" | 7,2 | Centralina climatica 90C-1A |
| 61040800 | GRC211 | 32 | Wilo 25/7,5 | G 1¼" | G 1½" | 7,9 | Centralina climatica 90C-1A |
GRC212
| Cod. | Riferimento | DN | Tipo di pompa | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61041000 | GRC212 | 25 | Grundfos 25-50 | G 1" | G 1½" | 7,3 | Centralina climatica 90C-1A |
| 61041200 | GRC212 | 32 | Grundfos 25-70 | G 1¼" | G 1½" | 8,0 | Centralina climatica 90C-1A |
Supporto per l'installazione
Linee guida per installatori, Gruppi di circolazione (en)
Funzionamento
Esempi di installazione
Dati tecnici
Dati tecnici
| Classe di pressione: | PN 6 |
| Pressione di esercizio: | 0,6 MPa |
| Isolamento: | EPP λ 0,036 W/mK |
| EEI (Indice di efficienza energetica): | <0,21 |
| Fluido, Acqua di riscaldamento: | a norma VDI2035 |
| Fluido, Miscele acqua / glicole: | max. 50 % (sopra il 20% di miscela, è necessario controllare i dati della pompa) |
| Fluido, Miscele acqua / etanolo: | max. 28 % |
| Temperatura del fluido, max.: | +110 °C |
| Temperatura del fluido, min.: | 0 °C |
| Temperatura ambiente, max. - GRC100: | +50 °C |
| Temperatura ambiente, max. - GRC200: | +40 °C |
| Temperatura ambiente, min.: | 0 °C |
| Raccordi, Filettatura interna (G): | ISO 228/1 |
| Raccordi, Filettatura esterna (G): | ISO 228/1 |
| Materiale, a contatto con l'acqua |
Componenti in: Ottone, ghisa, acciaio Materiale sigillante in: PTFE, fibra di aramide, EPDM |
Pompa integrata
| Grundfos UPM3 25-50 | |
| Alimentazione | 230 ± 10% V AC, 50/60 Hz |
| Assorbimento | 2 — 34 W |
| Grado di protezione | IP X4D |
| Classe di isolamento | F |
| EEI (Indice di efficienza energetica) | <0,20 |
| Grundfos UPM3 25-70 | |
| Alimentazione | 230 ± 10% V AC, 50/60 Hz |
| Assorbimento | 2 — 53 W |
| Grado di protezione | IP X4D |
| Classe di isolamento | F |
| EEI (Indice di efficienza energetica) | <0,20 |
| Wilo Yonos Para 25/6-130 RKA | |
| Alimentazione | 230 ± 10% V AC, 50/60 Hz |
| Assorbimento | 3 — 45 W |
| Grado di protezione | IP X4D |
| Classe di isolamento | F |
| EEI (Indice di efficienza energetica) | <0,20 |
| Wilo Yonos Para 25/7,5 RKA | |
| Alimentazione | 230 ± 10% V AC, 50/60 Hz |
| Assorbimento | 3 — 76 W |
| Grado di protezione | IP X4D |
| Classe di isolamento | F |
| EEI (Indice di efficienza energetica) | <0,21 |
Valvola integrata
| ESBE VRG430, DN20-8 | |
| Perdita di carico differenziale max | 100 kPa (1 bar) |
| Pressione di chiusura | 200 kPa (2 bar) |
| Trafilamento in % della portata | <0,05%* |
| * | Pressione differenziale 100kPa (1 bar) |
| ESBE VRG430, DN25-12 | |
| Perdita di carico differenziale max | 100 kPa (1 bar) |
| Pressione di chiusura | 200 kPa (2 bar) |
| Trafilamento in % della portata | < 0,05%* |
| * | Pressione differenziale 100kPa (1 bar) |
Centralina integrata
| ESBE 90C-1A-90 | |
| Alimentazione | 230 ± 10% V AC, 50/60 Hz |
| Assorbimento | 5 VA |
| Tempo di rotazione max. velocità | 120 s |
| Numero fonti in ingresso | 5 |
| Numero fonti in uscita | 1 |
| Grado di protezione | IP54 |
| Classe di protezione | II |
| Classe ErP regolatori di temperatura | III |
| Contributo di efficienza energetica | 1,5% |
| ESBE CRD122 | |
| Alimentazione | Unità attuatore: 230 ± 10% V AC, 50 Hz; Display ambiente, wireless: 2x 1,5 V LR6/AA |
| Durata batteria, display ambiente | 1 anno |
| Assorbimento | 10 VA |
| Tempo di rotazione max. velocità | 30 s |
| Grado di protezione | Unità attuatore: IP41; Display ambiente: IP20 |
| Classe di protezione | II |
| Classe ErP regolatori di temperatura | VII |
| Contributo di efficienza energetica | 3,5% |
| Frequenza radio | 868 MHz |
| ESBE CRC111 | |
| Alimentazione | 230 ± 10% V AC, 50 Hz |
| Assorbimento | 10 VA |
| Tempo di rotazione max. velocità | 30 s |
| Grado di protezione | IP41 |
| Classe di protezione | II |
| Classe ErP regolatori di temperatura | III |
| Contributo di efficienza energetica | 1,5% |
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, articolo 4.3
ErP 2015
Dimensionamento
Cablaggio

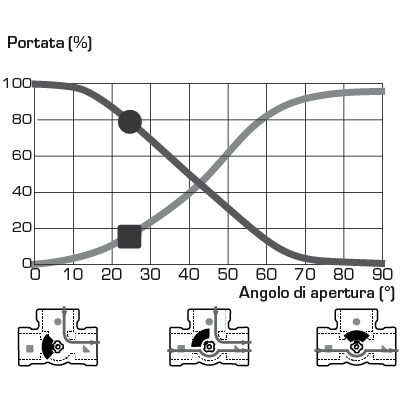

Caratteristiche della valvola VRG430, DN20
Caratteristiche della valvola VRG430, DN25
Accessori e parti di ricambio
Optional
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | ||
 |
66001100 | GMA411 | ESBE GMA411 Separazione idraulica per 1 gruppi di circolazione | Separazione idraulica per 1 gruppi di circolazione |  |
|
|
 |
66001200 | GMA421 | ESBE GMA421 Collettori per 2 gruppi, senza funzione di separatore idraulico integrato. | Collettori per 2 gruppi, senza funzione di separatore idraulico integrato. | |
|
|
 |
66001300 | GMA431 | ESBE GMA431 Collettori per 3 gruppi, senza funzione di separatore idraulico integrato | Collettori per 3 gruppi, senza funzione di separatore idraulico integrato | |
|
|
 |
66001400 | GMA441 | ESBE GMA441 Collettori per 4 gruppi, senza funzione di separatore idraulico integrato. | Collettori per 4 gruppi, senza funzione di separatore idraulico integrato. | |
|
|
 |
66001500 | GMA451 | ESBE GMA451 Collettori per 5 gruppi, senza funzione di separatore idraulico integrato. | Collettori per 5 gruppi, senza funzione di separatore idraulico integrato. | |
|
|
 |
66001600 | GMA521 | ESBE GMA521 Collettori per 2 gruppi, con funzione di separatore idraulico integrato | Collettori per 2 gruppi, con funzione di separatore idraulico integrato | |
|
|
 |
66001700 | GMA531 | ESBE GMA531 Collettori per 3 gruppi, con funzione di separatore idraulico integrato. | Collettori per 3 gruppi, con funzione di separatore idraulico integrato | |
|
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | ||
 |
67000600 | GSP903 | ESBE GSP903 Set di termometri: 2 pz | ESBE GSP903 Set di termometri: 2 pz | |
|
|
 |
67003400 | GSP911 | ESBE GSP911 Valvole a sfera comprensive di termometro DN25, 2 pezzi | ESBE GSP911 Valvole a sfera comprensive di termometro DN25, 2 pezzi | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Valvole a sfera comprensive di termometro DN32, 2 pezzi | ESBE GSP911 Valvole a sfera comprensive di termometro DN32, 2 pezzi | DN32 | |
|
 |
67004400 | GSP910 | ESBE GSP910 Coibentazione del gruppo DN25/32 | ESBE GSP910 Coibentazione del gruppo DN25/32 | |
|
|
 |
67000100 | GSP901 | ESBE GSP901 Pompa RKA 25/6 Wilo | ESBE GSP901 Pompa RKA 25/6 Wilo | DN25 | |
|
|
67000300 | GSP901 | ESBE GSP901 Pompa RKA 25/7.5 Wilo | ESBE GSP901 Pompa RKA 25/7.5 Wilo | DN32 | |
|
 |
67000400 | GSP901 | ESBE GSP901 Pompa UPM3 25-50 Grundfos | ESBE GSP901 Pompa UPM3 25-50 Grundfos | DN25 | |
|
|
67000500 | GSP901 | ESBE GSP901 Pompa UPM3 25-70 Grundfos | ESBE GSP901 Pompa UPM3 25-70 Grundfos | DN32 | |
|
 |
17053300 | CRA912 | ESBE CRA912 Adattatore di tensione, 230 V — 24 V | Adattatore di tensione CRA912, 230 V — 24 V. | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Cavo di comunicazione, 20 m | Cavo di comunicazione CRB914, 20 m. | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Sensore esterno | Sensore esterno CRC911 | |
|
