Attuatore

ALB100

  • Tempo di rotazione rapido.
  • Utilizzabile per il segnale di controllo a 3 punti e proporzionale.
  • Segnale di feedback della posizione.
  • Corrispondenza perfetta tra l'attuatore e la valvola ESBE.
La serie ALB100 con segnale proporzionale di tensione o segnale a 3 punti (aperto / chiuso) è un attuatore con tempi di rotazione rapidi e grande forza disponibile. Il circuito elettronico garantisce la regolazione automatica del range di esercizio e che il tempo di rotazione sia costante a prescindere dalla corsa della valvola.
Gamma di prodotti

ALB144, 3 punti o proporzionale 24 V

Cod. Riferimento Tensione di alimentazione Forza [N] Assorbimento [VA] Nota
22050100 ALB144 24 V AC/DC, 50/60Hz 800 15,0 0..10 V, 2..10 V o segnale di controllo a 3 punti. Articolo non in produzione. Sostituito da 22201200 (ALF264)
Supporto per l'installazione
Dati tecnici

Dati tecnici

Tensione di alimentazione: 24 ± 10% V CA, 50/60 Hz
Assorbimento: 15 VA
Corsa: 10-52 mm
Forza: 800 N
Ciclo di lavoro utile: max. 20 %/h
Uscita Y, Tensione: 2-10 V (0-100%)
Grado di protezione: IP54
Peso: 1,8 kg
Umidità ambiente: max. U.R. 90%
Temperatura ambiente, max.: +50 °C
Temperatura ambiente, min.*: -10 °C
* Se l’attuatore viene utilizzato in applicazioni con temperature del fluido inferiori a 0°C, la valvola deve essere dotata di riscaldatore ALF802.
Tempo di rotazione con segnale proporzionale, Valvola con corsa di 10–25 mm: 15 s
Tempo di rotazione con segnale proporzionale, Valvola con corsa di 10–32 mm: 20 s
Tempo di rotazione con segnale proporzionale, Valvola con corsa di 10–52 mm: 30 s
Tempo di rotazione con segnale di aumento/diminuzione: 300/60 s
Materiale, Coperchio: Plastica /Metallo
Materiale, Alloggiamento: Alluminio
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Cablaggio

Vedere le Istruzioni per l'installazione
Accessori e parti di ricambio

Kit adattatori

Cod. Riferimento Designazione Nota Manuale di istruzioni
26000400 26000400 ALA823 ESBE ALA823 Kit adattatore Valvole Danfoss VF3, VFS2, VRB3, VRG3. Kit adattatore Valvole Danfoss VF3, VFS2, VRB3, VRG3. download
26001000 26001000 ALA827 ESBE ALA827 Kit adattatore Valvole Honeywell V5011R, V5013R, V538, V5049A, V5050A, V5328A, V5329A, V5329C, V5095A, V176, V5015. Kit adattatore Valvole Honeywell V5011R, V5013R, V538, V5049A, V5050A, V5328A, V5329A, V5329C, V5095A, V176, V5015. download
26001100 26001100 ALA827 ESBE ALA827 Kit adattatore Valvole Osby/Regin MTV/MTVS, MTR/MTRS, 2SA/2SB, FRS, GTR/RTV/BTRV, GTVS/RTVS, GTRS/RTRS. Kit adattatore Valvole Osby/Regin MTV/MTVS, MTR/MTRS, 2SA/2SB, FRS, GTR/RTV/BTRV, GTVS/RTVS, GTRS/RTRS. download
26000800 26000800 ALA826 ESBE ALA826 Kit adattatore Valvole Satchwell VZ, VJF, VSF 15-50, VZF, MZF DN 65-150. Kit adattatore Valvole Satchwell VZ, VJF, VSF 15-50, VZF, MZF DN 65-150. download
26000500 26000500 ALA824 ESBE ALA824 Kit adattatore Valvole Sauter B6F, B6G, B6R, B6S, BXD, BXE, V6F, V6G, V6R, V6S, VXD, VXE. Kit adattatore Valvole Sauter B6F, B6G, B6R, B6S, BXD, BXE, V6F, V6G, V6R, V6S, VXD, VXE. download
26000200 26000200 ALB841 ESBE ALB841 Kit adattatore per valvole Siemens VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VVF 61, VXF 61, VVF 45, VVF 51, VXF 11, VVG 11, VFG 34. Kit adattatore per valvole Siemens VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VVF 61, VXF 61, VVF 45, VVF 51, VXF 11, VVG 11, VFG 34. Non adatta alla versione ALF131 nella serie ALFxx1 né alla versione ALF134 nella serie ALFxx4 download

Optional

Cod. Riferimento Designazione Nota Manuale di istruzioni
26200700 26200700 ALB841 ESBE ALB841 Contatti di finecorsa, 24 V Contatti di finecorsa, 24 V. download
26201200 26201200 ALF802 ESBE ALF802 Riscaldatore dello stelo, 24 V Riscaldatore dello stelo, 24 V. download
Area di download

Area di download

Anteprima Scarica
Scheda tecnica ALB100 download
Istruzioni per l’installazione ALB100 download
Certificati Dichiarazione di conformità ALB100 (en) download
Certificati Dichiarazione sui materiali di costruzione BPD3 (en) download
Immagine ALB100, ad alta risoluzione download

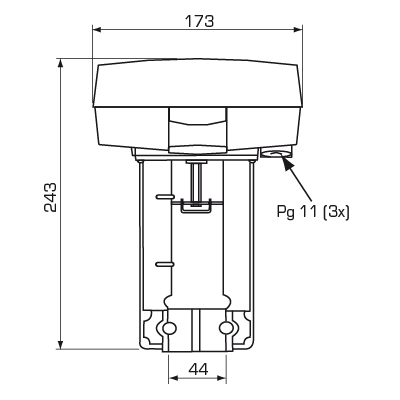

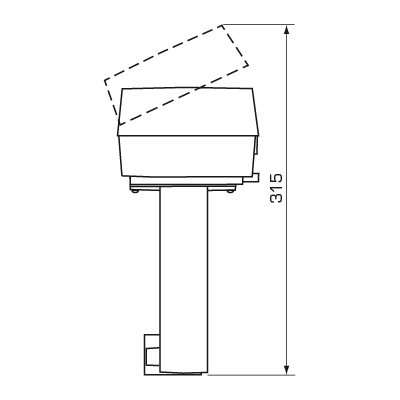

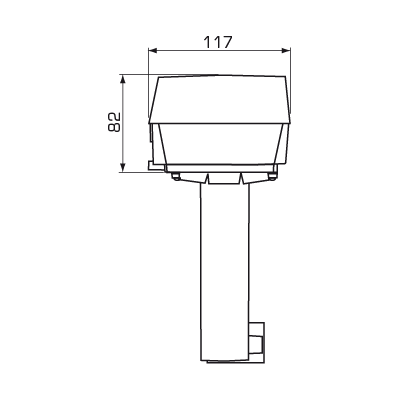

2D-immagine ALB100 download
Disegno 3D (file stp) ALB144 download
Applicazioni

Applicazioni

Impianto di raffrescamento con regolazione a 3 vie e ricircolo.

Impianto di riscaldamento con regolazione a 3 vie.

Impianti di riscaldamento con regolazione a 2 vie e flusso variabile.

Impianto di raffrescamento con regolazione a 2 vie.

Impianto di riscaldamento con regolazione a 3 vie e circolatore.

Impianti di riscaldamento con regolazione a 2 vie e circolatore.

Système de chauffage avec circulateur local et régulation à 3 voies.
