FAQ SOBRE VÁLVULAS MEZCLADORAS TERMOSTÁTICAS

A continuación hemos respondido a las preguntas más frecuentes de nuestros clientes. Si no encuentra las respuestas aquí, póngase en contacto con su distribuidor más cercano o con el departamento de ventas de ESBE de su país.

¿Por qué es importante tener una válvula mezcladora termostática?

Necesita reducir la temperatura del agua para evitar quemaduras.... pero a temperaturas inferiores a 60 ºC, existe riesgo de proliferación de bacterias de la legionela

- Se tarda entre 1,5 y 2 minutos en producirse una quemadura con agua caliente a 52 °C.
- A 57 °C una quemadura se produce en 10 segundos.
- Con agua caliente a 60 °C se producen quemaduras de tercer grado en menos de 3 segundos.

¿Qué significan los números del 1 al 6 que hay en el botón?

Las marcas del 1 al 6 del botón indican los incrementos de los ajustes de temperatura de mezcla del intervalo de temperatura de las válvulas. El incremento de temperatura entre ajustes es de aproximadamente 4 °C/5 °C.

No obstante, para ajustar de manera precisa la temperatura de mezcla, es necesario fijar el volumen del caudal por encima de 4 L/min en el caso de la serie VTA300 y por encima de 9 L/min en el caso de la serie VTA500, así como medir la temperatura en un punto de utilización durante más de 60 s.

Consulte el manual de instalación para obtener más información.

¿Qué válvula termostática debo utilizar? El tamaño de instalación es DN25.

Las válvulas se deben seleccionar en función del caudal de agua necesario, el área de aplicación y las condiciones del sistema, no en función del tamaño de la tubería.

ESBE ha creado guías rápidas para facilitar la selección. A continuación se incluyen dos tablas distintas.

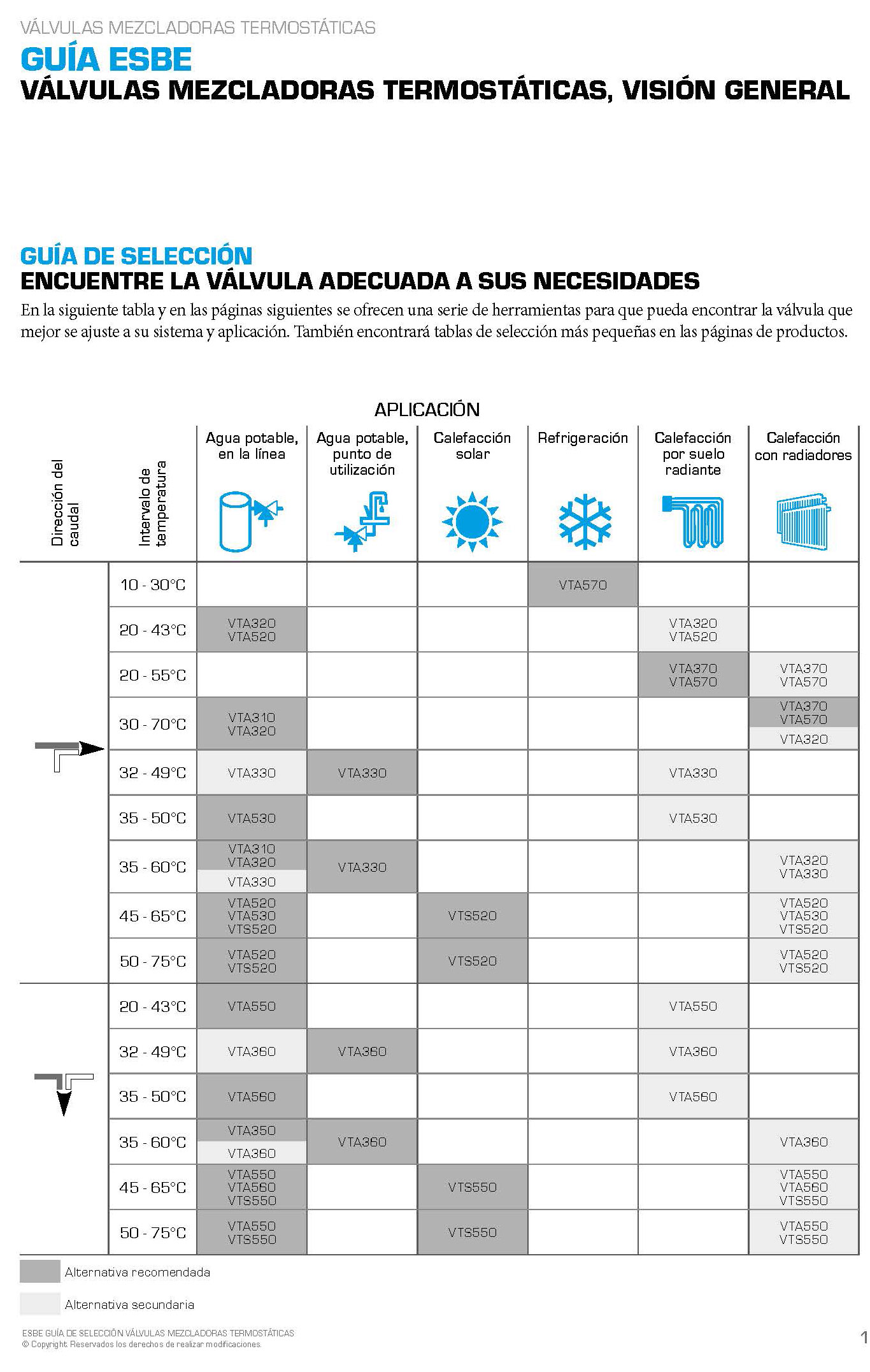

La primera tabla hace referencia al

área de aplicación

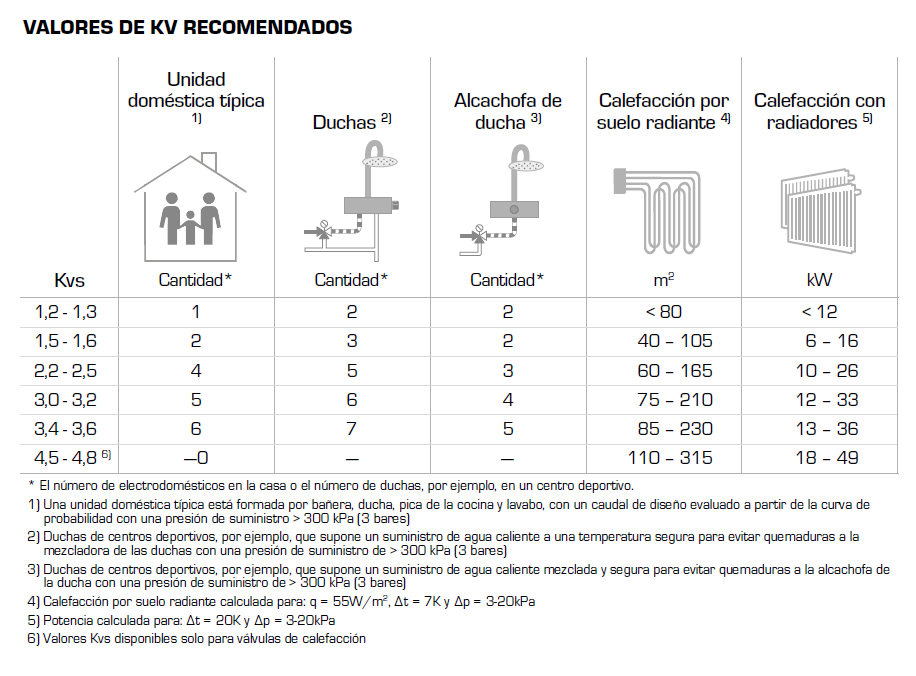

; la segunda hace referencia al

valor Kvs

de diversas aplicaciones bajo determinadas condiciones.

Para obtener más información, póngase en contacto con el servicio de atención al cliente.

¿Qué válvula mezcladora termostática debo elegir para un sistema con circulación de agua caliente (HWC)?

ESBE dispone de un producto para sistemas con circulación de agua caliente llamado VTR300; en la página del producto hay disponible información adicional.
También puede utilizar VTA320 o VTA520, dependiendo de la capacidad de caudal que necesite. Nunca debe utilizar la VTA310 en este tipo de aplicaciones.

El mezclador termostático rápidamente queda obstruido por la cal.

Asegúrese de que la instalación se realice con trampa térmica. Consulte el artículo en el que se describen las trampas térmicas con mayor detalle.

¿El VTS500 también puede montarse en la línea de suministro?

Sí, conforme a las condiciones indicadas en las especificaciones del producto.

¿Una válvula mezcladora termostática puede también utilizarse como válvula selectora?

La VTD300 es una válvula selectora termostática desarrollada para estas aplicaciones. No debe utilizar una VTA300. Si necesita una mayor capacidad de caudal, la serie VTA500 se puede utilizar como válvula selectora.

La válvula mezcladora termostática VTA/VTS ofrece una temperatura de mezcla incoherente.

Para obtener la temperatura adecuada en los grifos necesita:

  1. Un volumen del caudal mínimo de 4 L/min en el caso de la serie VTA300 y de 9 L/min en el caso de la serie VTA500.
  2. Un cambio mínimo de temperatura ∆t de 10 °C entre el suministro de agua caliente y la temperatura de mezcla establecida.

Consulte la hoja de datos para obtener más información.

¿Qué sucede si se produce una pérdida de presión del agua fría?

La válvula también reducirá o cerrará el suministro de agua caliente para garantizar la temperatura de mezcla definida. (La VTA310 no podrá cerrarlo por completo)

¿Qué sucede si la temperatura de entrada del agua fría es más alta que la temperatura ajustada?

La temperatura de mezcla nunca puede ser inferior a la temperatura de entrada de agua fría. (Riesgo de aumento de la temperatura para la VTA310)

What is VTF320?

The VTF320 is a 2-way thermostatic flow limitation valve dedicated for potable hot water circulation systems.

What does ‘’flow limitation valve’’ mean?

The VTF320 is a thermostatic valve which limits the flow in a potable hot water circulation system depending on the water temperature. When the potable hot circulation water temperature increases the VTF320 will start to close, which will result in flow reduction. If the temperature exceeds 55°C the valve will close, and flow of PHW-C will stop.

What is the benefit of using the VTF320?

The benefits are system optimization and reduction of energy usage as well cost reduction.

How can VTF320 reduce cost and energy usage and optimize the system?

The optimization of the system is connected to the energy and cost savings. If we have several zones with PHW-C we can, thanks to VTF320, have control over the zones. In practice it means that if one of the zones has reached temperature of PHW-C it will be shut off, while the other ones which have not reached the correct temperature will continue to be heated until they reach a temperature above 55°C. No high temperature water flow means no heat loses, which means no warm water preparation is needed, this is valid for shutting off the zones. By not heating the zones which already reached the target of PHW-C we decrease the energy needed for the circulation pump, heat loses, PHW preparation. This optimization of the system generates savings!

How can VTF320 reduce cost and energy usage and optimize the system.png

How can I preform thermal disinfection against legionella when it is a thermic valve?

In case of thermal disinfection, the system needs to be flushed and heated above 70°C to the tap. To achieve this the tap needs to be opened. The biggest risk of legionella growth is in “blank” spots where the water is not moving and in tanks where the water is standing still for a longer time and have lower temperatures. In circulation pipes water is moved much more frequently compared to the potable water pipes/tanks, and at the same time the goal is to keep the water on certain temperature level. Legionella growth is low when temperatures of the PHW are kept high and the water is moved. The chart below shows how quickly legionella dies in relation to the temperature and time:

How can I preform thermal disinfection against legionella when it is a thermic valve.jpg
