Válvula mezcladora

VRG330

  • Regulación excelente para el mejor rendimiento en aplicaciones de mezcla o selección de gran caudal.
  • La fuga interna más baja del mercado (< 0,05%).
  • Compactos, flexibles y fáciles de instalar.
  • Larga duración y alta durabilidad.
  • Combinación perfecta entre las válvulas y los actuadores ESBE.
La serie VRG330 son válvulas indicadas para aplicaciones de mezcla o selección de gran caudal. Básicamente, la función de la válvula de la serie VRG330 es la misma que la de la VRG130 salvo por la posibilidad de caudal elevado. Las válvulas están fabricadas en latón de alto rendimiento, de modo que pueden utilizarse tanto en instalaciones de calefacción, como de refrigeración y agua potable. La serie VRG está disponible en DN 15-50 e incorpora diferentes tipos de conexiones que se adaptan a la mayor parte de las dimensiones de tubería. La válvula puede combinarse a la perfección con los actuadores y controladores ESBE.
Gama de productos

VRG331, Rosca interna

N.º ref. Referencia DN Kvs ■ - ▲ Kvs ■ - ● Conexión A [mm] B [mm] C [mm] D [mm] Peso [kg] Kvs ■ - ▲ Conexión Nota Modelo sustituido
11700100 VRG331 20 13 8 Rp ¾" 36 72 32 50 0,43
11700200 VRG331 25 17 10 Rp 1" 41 82 34 52 0,70
11700300 VRG331 32 20 47 94 37 55 0,95 32 Rp 1¼"
11701100 VRG331 40 30 53 106 44 62 1,65 45 Rp 1½" 11700400
11701300 VRG331 50 40 60 120 46 64 2,28 65 Rp 2" 11700500

VRG332, Rosca externa

N.º ref. Referencia DN Kvs ■ - ▲ Kvs ■ - ● Conexión A [mm] B [mm] C [mm] D [mm] Peso [kg] Nota Modelo sustituido
11700600 VRG332 20 13 8 G 1" 36 72 32 50 0,43
11700700 VRG332 25 17 10 G 1¼" 41 82 34 52 0,70
11700800 VRG332 32 32 20 G 1½" 47 94 37 55 0,95
11701200 VRG332 40 45 30 G 2" 53 106 44 62 1,66 11700900
11701400 VRG332 50 65 40 G 2¼" 60 120 46 64 2,28 11701000

VRG338, Tuerca giratoria

N.º ref. Referencia DN Kvs ■ - ▲ Kvs ■ - ● Conexión A [mm] B [mm] C [mm] D [mm] Peso [kg]
11701500 VRG338 20 13 8 3x RN 1" 36 72 32 50 0,57
Soporte para la instalación

Instalación de VRG330

How to install ARA600 actuator on VRG valve (en)

Ejemplos de instalación

Flow through VRGxx0 valve (en)

VRGxx0 valve flow (en)

Characteristic graph, VRGxx0 valves (en)

50% valve position in VRGxx0 valves (en)

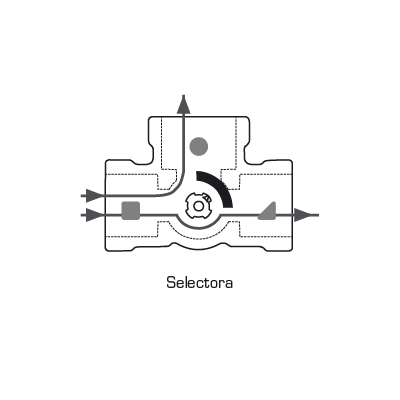

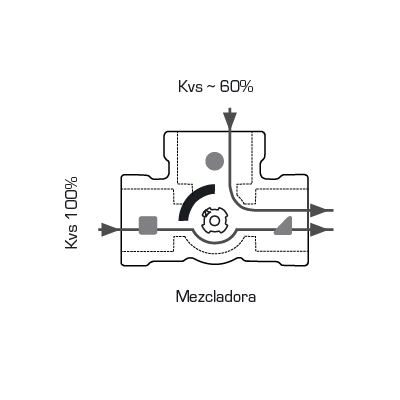

Funcionamiento

Funcionamiento
La parte superior plana del eje mira hacia la posición del manguito.

Ejemplo de instalación

Ejemplo de instalación

Documentos

Datos técnicos

Datos técnicos

Clase de presión: PN 10
Par de torsión (con presión nominal): DN20-32: < 3 Nm;
DN40-50: < 5 Nm
Tasa de fuga en % de caudal: <0,05
Presión de trabajo: 1 MPa
Máx. pérdida de presión diferencial, Mezcladora: 100 kPa
Máx. pérdida de presión diferencial, Selectora: 200 kPa
Presión de cierre: 200 kPa
Rango de operación Kv/Kv min., A-AB: 100
Conformidad:

PED 2014/68/EU, artículo 4.3

Temperatura del medio, máx. continuamente: +110 °C
Temperatura del medio, máx. temporalmente: +130 °C
Temperatura del medio, mín.: -10 °C
Conexiones, Rosca interna (Rp): EN 10226-1
Conexiones, Rosca externa (G): ISO 228/1
Material, Cuerpo de la válvula: Latón resistente a la desgalvanización, DZR
Material, Sector de la válvula: Latón resistente a la abrasión
Material, Eje y buje: Compuesto de PPS
Material, Juntas tóricas: EPDM

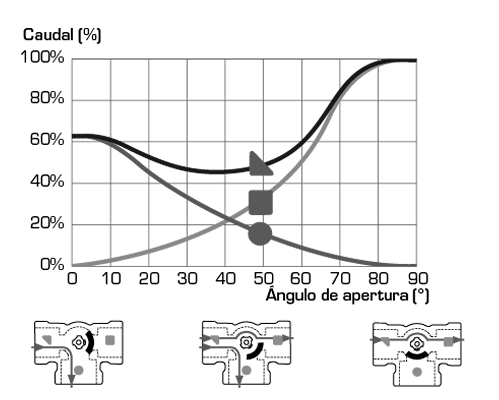

Características de la válvula

Características de la válvula

Dimensionamento

Dimensionamento
Véase la hoja de datos
Accesorios y piezas de recambio

Piezas de recambio

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
17006900 17006900 VRG802 ESBE VRG802 Kit de interior DN 15/20 ESBE VRG802 kit de interior DN 15/20. download download
17006910 17006910 VRG802 ESBE VRG802 Kit de interior DN 25 ESBE VRG802 kit de interior DN 25. download download
17006920 17006920 VRG802 ESBE VRG802 Kit de interior DN 32/40 ESBE VRG802 kit de interior DN 32/40. download download
17006930 17006930 VRG802 ESBE VRG802 Kit de interior DN 40/50 ESBE VRG802 kit de interior DN 40/50. download download
17006950 17006950 VRG802 ESBE VRG802 Kit de interior DN 50 ESBE VRG802 kit de interior DN 50 download download
17006940 17006940 VRG803 ESBE VRG803 Botón VRG/VRB ESBE VRG803 botón VRG/VRB. download download

Opciones

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
16103800 16103800 VRI111 ESBE VRI111 Aislamiento térmico DN 15/20 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. Aislamiento térmico ESBE serie VRI100 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN 15/20 download download
16103900 16103900 VRI111 ESBE VRI111 Aislamiento térmico DN25 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. Aislamiento térmico ESBE serie VRI100 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN25 download download
16104000 16104000 VRI111 ESBE VRI111 Aislamiento térmico DN32 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. Aislamiento térmico ESBE serie VRI100 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN32 download download
16104100 16104100 VRI111 ESBE VRI111 Aislamiento térmico DN40 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. Aislamiento térmico ESBE serie VRI100 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN40 download download

Kit de conexión KTD100

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
36551700 36551700 KTD112 Kit de conexión con rosca externa R ¾" para el uso con válvulas de rosca externa G 1". Kit de conexión con rosca externa R ¾" para el uso con válvulas de rosca externa G 1". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download
36551800 36551800 KTD112 Kit de conexión con rosca externa R 1" para el uso con válvulas de rosca externa G 1¼". Kit de conexión con rosca externa R 1" para el uso con válvulas de rosca externa G 1¼". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download
36551900 36551900 KTD112 Kit de conexión con rosca externa R 1¼" para el uso con válvulas de rosca externa G 1½". Kit de conexión con rosca externa R 1¼" para el uso con válvulas de rosca externa G 1½". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download
36552000 36552000 KTD112 Kit de conexión con rosca externa R 1½" para el uso con válvulas de rosca externa G 2". Kit de conexión con rosca externa R 1½" para el uso con válvulas de rosca externa G 2". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download
36552100 36552100 KTD112 Kit de conexión con rosca externa G 2" para el uso con válvulas de rosca externa G 2¼". Kit de conexión con rosca externa G 2" para el uso con válvulas de rosca externa G 2¼". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download

Kits adaptadores

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
16053700 16053700 VRG804 ESBE VRG804 Kit adaptador para válvulas ESBE serie VRx sin palanca de mano para el controlador 90C. Kit adaptador ESBE VRG804 para válvulas ESBE serie VRx sin palanca de mano para el controlador 90C. Serie 90C. Viene con el controlador. download download
16053300 16053300 VRG801 ESBE VRG801 Kit adaptador para válvulas ESBE serie VRG, VRH, VRB, VRS, VRP. Kit adaptador ESBE VRG801 para válvulas ESBE serie VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Pedir por separado. download download
16000500 16000500 ARA803 ESBE ARA803 Kit adaptador para válvulas ESBE serie VRx, MG, G, F, BIV, H, HG. Kit adaptador ESBE ARA803 para válvulas ESBE serie VRx, MG, G, F, BIV, H, HG. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Viene con el actuador o controlador. download download
Área de descarga

Área de descarga

Tipo Vista previa Descargar
Hoja de datos VRG330 download
Instrucciones de instalación VRG330 download
Certificado Declaración de conformidad VRG330 (en) download
Certificado Declaración de productos de construcción (BPD3) VRG330 (en) download
Certificado EAC Certificado (RU) download
Aprobación PZH-Certificado (PL) download
Imagen VRG331, de alta resolución download
Imagen VRG332, de alta resolución download
Imagen VRG338, de alta resolución download
2D imagen VRG330 download
2D imagen VRG338 download
Dibujo 3D (archivo stp) VRG331, DN20 download
Dibujo 3D (archivo stp) VRG332, DN20 download
Dibujo 3D (archivo stp) VRG338, DN20 download
Dibujo 3D (archivo stp) VRG331, DN25 download
Dibujo 3D (archivo stp) VRG332, DN25 download
Dibujo 3D (archivo stp) VRG331, DN32 download
Dibujo 3D (archivo stp) VRG332, DN32 download
Dibujo 3D (archivo stp) VRG331, DN40 download
Dibujo 3D (archivo stp) VRG332, DN40 download
Dibujo 3D (archivo stp) VRG331, DN50 download
Dibujo 3D (archivo stp) VRG332, DN50 download
Aplicaciones

Aplicaciones

Bomba de calor con requisitos de caudal elevados.
