Válvula mezcladora

VRG140

  • Regulación excelente para el máximo rendimiento en mezcla doble.
  • Compactos, flexibles y fáciles de instalar.
  • Larga duración y alta durabilidad.
  • Combinación perfecta entre las válvulas y los actuadores ESBE.
La serie VRG140 son válvulas de 4 vías indicadas para aplicaciones de mezcla doble. Las válvulas están fabricadas en latón de alto rendimiento, de modo que pueden utilizarse tanto en instalaciones de calefacción, como de refrigeración y agua potable. La serie VRG está disponible en DN 15-50 e incorpora diferentes tipos de conexiones que se adaptan a la mayor parte de las dimensiones de tubería. La válvula puede combinarse a la perfección con los actuadores y controladores ESBE.
Gama de productos

VRG141, Rosca interna

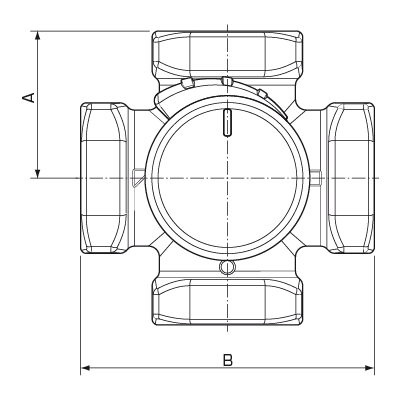

VRG140 front_A-01.png

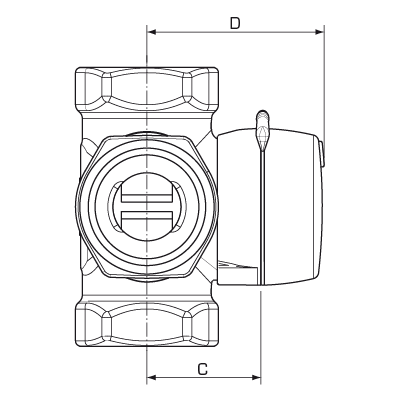

VRG140 side_A-01.png
N.º ref. Referencia DN Kvs Conexión A [mm] B [mm] C [mm] D [mm] Peso [kg] Modelo sustituido Nota
11640100 VRG141 15 2,5 Rp ½" 36 72 32 50 0,40 11003400
11640200 VRG141 20 4 Rp ¾" 36 72 32 50 0,52 11003600
11640300 VRG141 20 6,3 Rp ¾" 36 72 32 50 0,52 11003900, 11050800
11640400 VRG141 25 10 Rp 1" 41 82 34 52 0,80 11004200, 11051000
11640500 VRG141 32 16 Rp 1¼" 47 94 37 55 1,08 11004900, 11051300
11641500 VRG141 40 25 Rp 1½" 53 106 44 62 1,89 11051400, 11640600
11641700 VRG141 50 40 Rp 2" 60 120 46 64 2,55 11051600, 11640700

VRG142, Rosca externa

VRG140 front_A-01.png
VRG140 side_A-01.png
N.º ref. Referencia DN Kvs Conexión A [mm] B [mm] C [mm] D [mm] Peso [kg] Modelo sustituido Nota
11640900 VRG142 20 4 G 1" 36 72 32 50 0,52
11641000 VRG142 20 6,3 G 1" 36 72 32 50 0,52 11004100
11641100 VRG142 25 10 G 1¼" 41 82 34 52 0,80
11641200 VRG142 32 16 G 1½" 47 94 37 55 1,08
Soporte para la instalación

How to install ARA600 actuator on VRG valve (en)

Cambio del kit interior para reparar válvulas rotatorias VRG Y VRB de ESBE

Funcionamiento

Funcionamiento
La parte superior plana del eje mira hacia la posición del manguito.

Ejemplo de instalación

Ejemplo de instalación

Documentos

Datos técnicos

Datos técnicos

Clase de presión: PN 10
Par de torsión (con presión nominal): DN15-32: < 3 Nm;
DN40-50: < 5 Nm
Tasa de fuga en % de caudal: <1,0
Presión de trabajo: 1 MPa
Caída máx. de presión diferencial: 100 kPa
Presión de cierre: 100 kPa
Rango de operación Kv/Kv min., A-AB: 100
Medios, Agua de calefacción: conforme a VDI2035
Medios, Mezclas de agua/glicol: máx. 50 %
Medios, Mezclas de agua/etanol: máx. 28 %
Temperatura del medio, máx. continuamente: +110 °C
Temperatura del medio, máx. temporalmente: +130 °C
Temperatura del medio, mín.: -10 °C
Conexiones, Rosca interna (Rp): EN 10226-1
Conexiones, Rosca externa (G): ISO 228/1
Material, Cuerpo de la válvula: Latón resistente a la desgalvanización, DZR
Material, Sector de la válvula: Latón resistente a la abrasión
Material, Eje y buje: Compuesto de PPS
Material, Juntas tóricas: EPDM

Conformidad

PED 2014/68/EU, artículo 4.3 /
SI 2016 n.º 1105 (UK)

Características de la válvula

Características de la válvula

Dimensionamento

Véase la hoja de datos
Accesorios y piezas de recambio

Piezas de recambio

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
17006900 17006900 VRG802 ESBE VRG802 Kit de interior DN 15/20 download download
17006910 17006910 VRG802 ESBE VRG802 Kit de interior DN 25 download download
17006920 17006920 VRG802 ESBE VRG802 Kit de interior DN 32/40 download download
17006930 17006930 VRG802 ESBE VRG802 Kit de interior DN 40/50 download download
17006950 17006950 VRG802 ESBE VRG802 Kit de interior DN 50 download download
17006940 17006940 VRG803 ESBE VRG803 Botón VRG/VRB download download

Opciones

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
16103800 16103800 VRI111 ESBE VRI111 Aislamiento térmico DN 15/20 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN 15/20 download download
16103900 16103900 VRI111 ESBE VRI111 Aislamiento térmico DN25 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN25 download download
16104000 16104000 VRI111 ESBE VRI111 Aislamiento térmico DN32 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN32 download download
16104100 16104100 VRI111 ESBE VRI111 Aislamiento térmico DN40 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN40 download download

Kit de conexión KTD100

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
36551700 36551700 KTD112 Kit de conexión con rosca externa R ¾" para el uso con válvulas de rosca externa G 1". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download
36551800 36551800 KTD112 Kit de conexión con rosca externa R 1" para el uso con válvulas de rosca externa G 1¼". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download
36551900 36551900 KTD112 Kit de conexión con rosca externa R 1¼" para el uso con válvulas de rosca externa G 1½". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download
36552000 36552000 KTD112 Kit de conexión con rosca externa R 1½" para el uso con válvulas de rosca externa G 2". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download
36552100 36552100 KTD112 Kit de conexión con rosca externa G 2" para el uso con válvulas de rosca externa G 2¼". Se adapta a las series VRG132, VRG142, VRG232, VRG332 y VRB142. download download

Kits adaptadores

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
16053700 16053700 VRG804 ESBE VRG804 Kit adaptador para válvulas ESBE serie VRx sin palanca de mano para el controlador 90C. Serie 90C. Viene con el controlador. download download
16053300 16053300 VRG801 ESBE VRG801 Kit adaptador para válvulas ESBE serie VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Pedir por separado. download download
16000500 16000500 ARA803 ESBE ARA803 Kit adaptador para válvulas ESBE serie VRx, MG, G, F, BIV, H, HG. Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. download download
