Válvula mezcladora
VRB140
- Regulación excelente para lograr el máximo rendimiento bivalente.
- Compactos, flexibles y fáciles de instalar.
- Larga duración y alta durabilidad.
- Combinación perfecta entre las válvulas y los actuadores ESBE.
La serie VRB140 son válvulas de 4 vías indicadas para aplicaciones bivalentes. La válvula está fabricada en latón de alto rendimiento, de modo que puede utilizarse tanto en instalaciones de calefacción, como de refrigeración y agua potable. La serie VRB está disponible en DN 15-50 e incorpora diferentes tipos de conexiones que se adaptan a la mayor parte de las dimensiones de tubería. La válvula puede combinarse a la perfección con los actuadores y controladores ESBE.
Gama de productos
VRB141, Rosca interna
| N.º ref. | Referencia | DN | Kvs | Conexión | A [mm] | B [mm] | C [mm] | D [mm] | Peso [kg] | Modelo sustituido | Nota |
| 11660100 | VRB141 | 15 | 2,5 | Rp ½" | 36 | 72 | 32 | 50 | 0,40 | ||
| 11660200 | VRB141 | 20 | 4 | Rp ¾" | 36 | 72 | 32 | 50 | 0,52 | ||
| 11660300 | VRB141 | 20 | 6,3 | Rp ¾" | 36 | 72 | 32 | 50 | 0,52 | ||
| 11660400 | VRB141 | 25 | 10 | Rp 1" | 41 | 82 | 34 | 52 | 0,80 | 11450200 | |
| 11660500 | VRB141 | 32 | 16 | Rp 1¼" | 47 | 94 | 37 | 55 | 1,08 | ||
| 11662000 | VRB141 | 40 | 25 | Rp 1½" | 53 | 106 | 44 | 62 | 1,98 | 11600600 | |
| 11662200 | VRB141 | 50 | 35 | Rp 2" | 60 | 120 | 46 | 64 | 2,65 | 11600700 |
VRB142, Rosca externa
| N.º ref. | Referencia | DN | Kvs | Conexión | A [mm] | B [mm] | C [mm] | D [mm] | Peso [kg] | Conexión | Modelo sustituido | Nota |
| 11660800 | VRB142 | 15 | 2,5 | G ¾" | 36 | 72 | 32 | 50 | 0,40 | |||
| 11662400 | VRB142 | 15 | 4 | 36 | 72 | 32 | 50 | 0,40 | G ¾" | 11450100 | ||
| 11660900 | VRB142 | 20 | 4 | G 1" | 36 | 72 | 32 | 50 | 0,52 | |||
| 11661000 | VRB142 | 20 | 6,3 | G 1" | 36 | 72 | 32 | 50 | 0,52 | |||
| 11661100 | VRB142 | 25 | 10 | G 1¼" | 41 | 82 | 34 | 52 | 0,80 | |||
| 11662100 | VRB142 | 40 | 25 | G 2" | 53 | 106 | 44 | 62 | 1,99 | 11601300 |
VRB143, Conexión por compresión
| N.º ref. | Referencia | DN | Kvs | Conexión | A [mm] | B [mm] | C [mm] | D [mm] | Peso [kg] | Modelo sustituido |
| 11661500 | VRB143 | 20 | 4 | CPF 22 mm | 36 | 72 | 32 | 50 | 0,40 | 11450300 |
| 11661600 | VRB143 | 20 | 6,3 | CPF 22 mm | 36 | 72 | 32 | 50 | 0,40 | |
| 11661700 | VRB143 | 25 | 6,3 | CPF 28 mm | 36 | 72 | 32 | 52 | 0,45 |
Soporte para la instalación
Cambio del kit interior para reparar válvulas rotatorias VRG Y VRB de ESBE

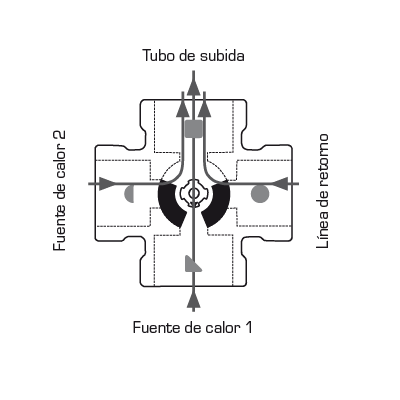

Funcionamiento
Ejemplos de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación VRB140 |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 10 |
| Par de torsión (con presión nominal): | DN15-32: < 3 Nm; DN40-50: < 5 Nm |
| Tasa de fuga en % de caudal: | <0,5 |
| Presión de trabajo: | 1 MPa |
| Máx. pérdida de presión diferencial, Mezcladora: | 100 kPa |
| Máx. pérdida de presión diferencial, Selectora: | 200 kPa |
| Presión de cierre: | 200 kPa |
| Rango de operación Kv/Kv min., A-AB: | 100 |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % |
| Medios, Mezclas de agua/etanol: | máx. 28 % |
| Temperatura del medio, máx. continuamente: | +110 °C |
| Temperatura del medio, máx. temporalmente: | +130 °C |
| Temperatura del medio, mín.: | -10 °C |
| Conexiones, Rosca interna (Rp): | EN 10226-1 |
| Conexiones, Rosca externa (G): | ISO 228/1 |
| Conexiones, Conexión por compresión (CPF): | EN 1254-2 |
| Material, Cuerpo de la válvula: | Latón resistente a la desgalvanización, DZR |
| Material, Sector de la válvula: | Latón resistente a la abrasión |
| Material, Eje y buje: | Compuesto de PPS |
| Material, Juntas tóricas: | EPDM |
Conformidad
SI 2016 n.º 1105 (UK)

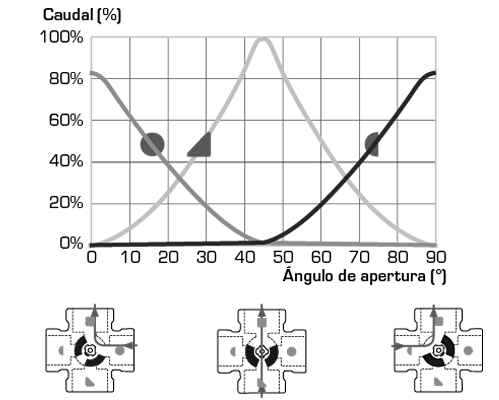

Características de la válvula
