Ladeventil

VTC500

Genaue Temperatursteuerung des Rücklaufwassers.
Einfache Montage. Kein Stellventil erforderlich.
Die Modellreihe VTC530 umfasst Absperrventile und Isolierung. Sie brauchen nur noch eine geeignete Pumpe.
Einfache Wartung, aber unter normalen Umständen nicht erforderlich.

Die Modellreihe VTC500 ist ein Thermoventil für Kessel für feste Brennstoffe bis zu 150kW. Das Ladeventil gewährleistet, dass der Kessel eine hohe Verbrennungstemperatur erreicht, um ein möglichst geringes Emissionsvolumen sicherzustellen. Vor allem stellt das Ladeventil sicher, dass die Rücklauftemperatur zum Kessel garantiert während des gesamten Verbrennungszyklus auf einem hohen Wert gehalten wird und ermöglicht so einen höheren Wirkungsgrad des Kessels, verringerte Teerbildung und eine längere Lebensdauer des Kessels.

Produktpalette

VTC511, Innengewinde

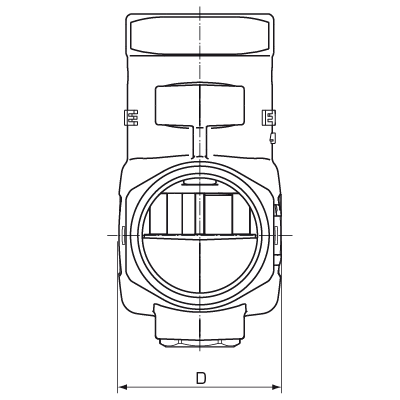

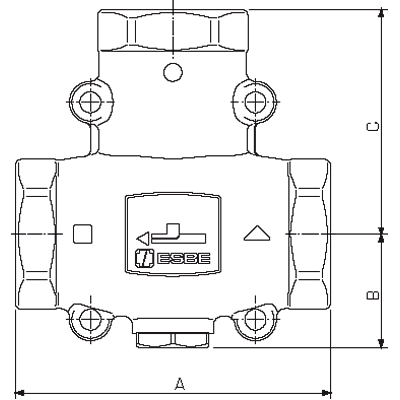

Art. Nr.	Referenz	DN	Kvs	Öffnungstemperatur	Anschluss	A [mm]	B [mm]	C [mm]	D [mm]	Gewicht [kg]	Ersetzt
51020100	VTC511	25	9	50°C ± 5°C	Rp 1"	93	34	69	47	0,84	11400600
51020200	VTC511	25	9	55°C ± 5°C	Rp 1"	93	34	69	47	0,84	11400700
51020300	VTC511	25	9	60°C ± 5°C	Rp 1"	93	34	69	47	0,84	11400400
51021100	VTC511	25	9	65°C ± 5°C	Rp 1"	93	34	69	47	0,84
51020400	VTC511	25	9	70°C ± 5°C	Rp 1"	93	34	69	47	0,84	11400100
51020600	VTC511	32	14	50°C ± 4°C	Rp 1¼“	105	38	75	55	1,4	11401100
51020700	VTC511	32	14	55°C ± 4°C	Rp 1¼“	105	38	75	55	1,4	11401200
51020800	VTC511	32	14	60°C ± 4°C	Rp 1¼“	105	38	75	55	1,4	11400800
51021200	VTC511	32	14	65°C ± 4°C	Rp 1¼“	105	38	75	55	1,4
51020900	VTC511	32	14	70°C ± 4°C	Rp 1¼“	105	38	75	55	1,4	11400200

VTC512, Außengewinde

Art. Nr.	Referenz	DN	Kvs	Öffnungstemperatur	Anschluss	A [mm]	B [mm]	C [mm]	D [mm]	Gewicht [kg]
51021500	VTC512	25	9	50°C ± 5°C	G 1¼"	93	34	69	47	0,80
51021600	VTC512	25	9	55°C ± 5°C	G 1¼“	93	34	69	47	0,80
51021700	VTC512	25	9	60°C ± 5°C	G 1¼“	93	34	69	47	0,80
51022500	VTC512	25	9	65°C ± 5°C	G 1¼“	93	34	69	47	0,80
51021800	VTC512	25	9	70°C ± 5°C	G 1¼“	93	34	69	47	0,80
51022000	VTC512	32	14	50°C ± 4°C	G 1½"	105	38	75	55	1,3
51022100	VTC512	32	14	55°C ± 4°C	G 1½"	105	38	75	55	1,3
51022200	VTC512	32	14	60°C ± 4°C	G 1½"	105	38	75	55	1,3
51022600	VTC512	32	14	65°C ± 4°C	G 1½"	105	38	75	55	1,3
51022300	VTC512	32	14	70°C ± 4°C	G 1½"	105	38	75	55	1,3

VTC531, Innengewinde

Art. Nr.	Referenz	DN	Kvs	Öffnungstemperatur	Anschluss	A [mm]	B [mm]	C [mm]	D [mm]	Gewicht [kg]	Ersetzt
51025500	VTC531	25	8	50°C ± 4°C	G 1"	197	77	121	110	2,0
51025600	VTC531	25	8	55°C ± 4°C	G 1"	197	77	121	110	2,0
51025700	VTC531	25	8	60°C ± 4°C	G 1"	197	77	121	110	2,0
51027500	VTC531	25	8	65°C ± 4°C	G 1"	197	77	121	110	2,0
51025800	VTC531	25	8	70°C ± 4°C	G 1"	197	77	121	110	2,0
51026000	VTC531	32	8	50°C ± 4°C	G 1¼“	230	77	138	110	2,2
51026100	VTC531	32	8	55°C ± 4°C	G 1¼“	230	77	138	110	2,2
51026200	VTC531	32	8	60°C ± 4°C	G 1¼“	230	77	138	110	2,2
51027600	VTC531	32	8	65°C ± 4°C	G 1¼“	230	77	138	110	2,2
51026300	VTC531	32	8	70°C ± 4°C	G 1¼“	230	77	138	110	2,2
51026500	VTC531	40	8	50°C ± 4°C	G 1½"	242	77	143	110	2,3	11401500
51026600	VTC531	40	8	55°C ± 4°C	G 1½"	242	77	143	110	2,3	11401600
51026700	VTC531	40	8	60°C ± 4°C	G 1½"	242	77	143	110	2,3	11401300
51027700	VTC531	40	8	65°C ± 4°C	G 1½"	242	77	143	110	2,3
51026800	VTC531	40	8	70°C ± 4°C	G 1½"	242	77	143	110	2,3	11400300
51027000	VTC531	50	12	50°C ± 4°C	G 2"	260	77	152	110	2,6
51027100	VTC531	50	12	55°C ± 4°C	G 2"	260	77	152	110	2,6
51027200	VTC531	50	12	60°C ± 4°C	G 2"	260	77	152	110	2,6
51027800	VTC531	50	12	65°C ± 4°C	G 2"	260	77	152	110	2,6
51027300	VTC531	50	12	70°C ± 4°C	G 2"	260	77	152	110	2,6

Einbauhilfe

Ersetzen Sie Thermostat in VTC500

Einbaubeispiele


Montageanweisung VTC500

Technische Daten

Druckstufe:	VTC510: PN 10; VTC530: PN 6
Differenzdruck, max.:	100 kPa
Differenzdruck A - B, max.:	30 kPa
Leckrate A–AB:	max. 1% des Kvs
Leckrate B–AB:	max. 3% des Kvs
Durchflusskoeffizient Kv/Kv min:	100
Konformität:	Drucksysteme entsprechen PED 2014/68/EU, Artikel 4.3 (Vorschriften zur Schalltechnik). Gemäß Richtlinie wird die Ausrüstung nicht mit dem CE-Kennzeichen versehen.
Mediumtemperatur, max.:	+110 °C
Mediumtemperatur, min.:	0 °C
Anschlüsse, Innengewinde (G):	ISO 228/1
Anschlüsse, Innengewinde (Rp):	EN 10226-1
Anschlüsse, Außengewinde (G):	ISO 228/1
Material, Ventilgehäuse und Abdeckung:	Sphäroguss, EN-JS 1050

Flussverhalten

Dimensionierung

Zubehör- und Ersatzteile

Zubehör

Art. Nr.	Referenz	Bezeichnung
57060500	LTC801	ESBE LTC801 Absperrventile / Adapter G1½" x G1", 3 Stück.	ESBE LTC801 Absperrventile / Adapter G1½" x G1" 3 Stück.
57060600	LTC801	ESBE LTC801 Absperrventile / Adapter G1½" x G1¼", 3 Stück	ESBE LTC801 Absperrventile / Adapter G1½" x G1¼" 3 Stück
57060700	LTC801	ESBE LTC801 Absperrventile / Adapter G1½" x G1½", 3 Stück.	ESBE LTC801 Absperrventile / Adapter G1½" x G1½" 3 Stück.
57060800	LTC801	ESBE LTC801 Absperrventile / Adapter G1½" x G2", 3 Stück.	ESBE LTC801 Absperrventile / Adapter G1½" x G2" 3 Stück.
57060900	LTC801	ESBE LTC801 Absperrventile / Adapter 1½" x CPF 28mm, 3 Stück.	ESBE LTC801 Absperrventile / Adapter 1½" x CPF 28mm, 3 Stück.
57020100	VTC951	ESBE VTC951 Thermostat 50°C	Thermostat VTC951, 50°C.
57020200	VTC951	ESBE VTC951 Thermostat 55° C	Thermostat VTC951, 55°C.
57020300	VTC951	ESBE VTC951 Thermostat 60° C	Thermostat VTC951, 60°C.
57020800	VTC951	ESBE VTC951 Thermostat 65°C	Thermostat VTC951, 65°C.
57020400	VTC951	ESBE VTC951 Thermostat 70° C	Thermostat VTC951, 70°C.
57020600	VTC952	ESBE VTC952 Thermometer, 3 Stück	Thermometer VTC952, 3 Stück.
57020700	VTC953	ESBE VTC953 Isolierung, ≥ DN32	Isolierung VTC953, ≥ DN32.

Ersatzteile

Art. Nr.	Referenz	Bezeichnung
57020500	VTC951	ESBE VTC951 Thermostat 75°C	Thermostat VTC951 75°C
57020900	LTC922	ESBE LTC922 Verbindungsset VTC/LTC, 3 Stück Faserdichtungen 1½"	ESBE LTC922 Verbindungsset VTC/LTC, 3 Stück Faserdichtungen 1½".

Download-Bereich

Datenblatt Montageanweisung Zertifikate Genehmigungen Bild 2D-Bild

		Herunterladen
Datenblatt	VTC500
Montageanweisung	VTC500
Zertifikate	Konformitätserklärung, VTC500 (en)
Zertifikate	Gebäudeprodukterklärung BPD3 (en)
Bild	VTC511, hochauflösend
Bild	VTC512, hochauflösend
Bild	VTC531, hochauflösend
2D-Bild	VTC510
2D-Bild	VTC530
