Mischer

4F

  • Unübertroffene Regulierung für beste Doppelmischleistung bis zu 6 bar (PN6).
  • Vielzahl an Größen bis zu DN150.
  • Langlebig und strapazierfähig.
  • Perfekte Abstimmung von Ventilen und Stellmotoren von ESBE.
Modellreihe 4F sind 4-Wege-Ventile mit Flanschverbindung PN6, geeignet für Doppelmischanwendungen bis zu 6 bar. Die Ventile sind aus hochwertigem Gusseisen und können in Heiz- und Kühlsystemen eingesetzt werden. Die Modellreihe 4F ist als DN20-150 erhältlich und hat einen PN6 Flanschanschluss, geeignet für Flanschleitungen der Größe PN6. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Produktpalette

4F, Flansch

Art. Nr. Bezeichnung DN Kvs A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Gewicht [kg]
11101700 4F 32 32 28 80 160 40 82 90 120 Ø15 (4x) 7,0
11101800 4F 40 40 44 88 175 40 82 100 130 Ø15 (4x) 8,2
11101900 4F 50 50 60 98 195 50 92 110 140 Ø15 (4x) 11,0
11102000 4F 65 65 90 100 200 50 92 130 160 Ø15 (4x) 12,2
11102100 4F 80 80 150 120 240 65 108 150 190 Ø18 (4x) 20,0
11102200 4F 100 100 225 132 265 81 124 170 210 Ø18 (4x) 25,0
11102300 4F 125 125 280 150 300 81 124 200 240 Ø18 (8x) 35,0
11102400 4F 150 150 400 175 350 89 131 225 265 Ø18 (8x) 45,0
Einbauhilfe

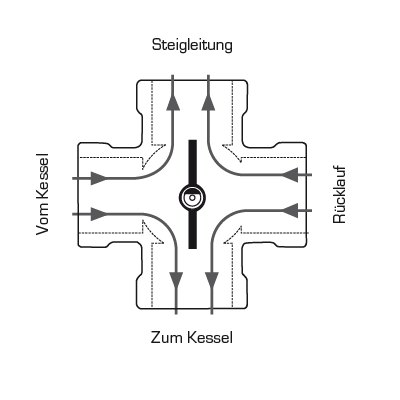

Anwendung

Anwendung
Die flachseitige Spindeloberseite (und die Anzeige auf dem Knopf) zeigt in Richtung Hülsenposition.

Einbaubeispiele

Einbaubeispiele
Technische Daten

Technische Daten

Druckstufe: PN6
Leckrate in % vom Durchfluss: Mischen: max. 1,5;
Verteilen: max. 1,0
Max. Differenzdruckabfall: DN 20-50, max.: 50 kPa;
DN 65-150, max.: 30 kPa
Durchflusskoeffizient Kv/Kv min: 100
Anschlüsse: Flansch gemäß EN 1092-2
Konformität:
Mediumtemperatur, max.: +110 °C
Mediumtemperatur, min.: -10 °C
Material, Mischergehäuse: Gusseisen EN–JL 1030
Material, Schieber: Messing CW 614N und Edelstahl
Material, Buchse: Messing DZR, CW 602N
Material, Deckplatte: Grauguss
Material, O-Ringe: EPDM

Konformität

Konformität
PED 2014/68/EU, Artikel 4.3

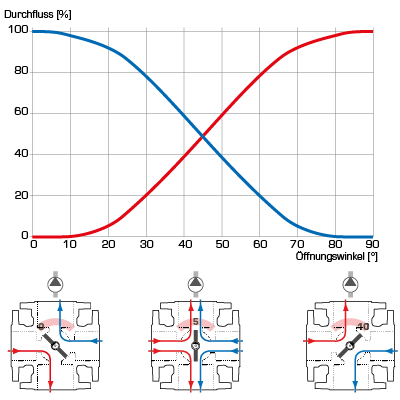

Ventilkennlinie

Ventilkennlinie

Dimensionierung

Dimensionierung
Dimensionierungsanleitung – Siehe Datenblatt
Zubehör- und Ersatzteile

Ersatzteile

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
17000300 17000300 ESBE Verbindungsset Nr. 1 (DN 20-65) download
17000400 17000400 ESBE Verbindungsset Nr. 2 (DN 80-150) download
17003100 17003100 V2A ESBE V2A Innen komplett 4F DN32-40, 4G DN50 (F432-440, G451) download
17003400 17003400 V4 ESBE V4 Innen komplett 4F DN80 (F480) download
17003500 17003500 V5 ESBE V 5 Innen komplett 4F DN100-125 (F4100-4125) download
98080120 98080120 ESBE Hebel Ersetzt Griff Art. Nr. 17007500 und Griff Art.Nr. 98360010 download

Anbausätze

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
16051300 16051300 900 ESBE 900 Adapterset, ESBE Ventile MG, G, F, BIV, T, TM, H, HG. Serie 90, CRA120, CRC120. Mit Stellmotor oder Regler erhältlich. download
