Смесительный клапан
VRB240
- Превосходное регулирование для лучшей бивалентной производительности.
- Доступны с компрессионными фитингами.
- Компактный, легко и гибко устанавливается.
- Долгосрочный и долговечный.
- Совершенная согласованность между клапаном и приводами ESBE.

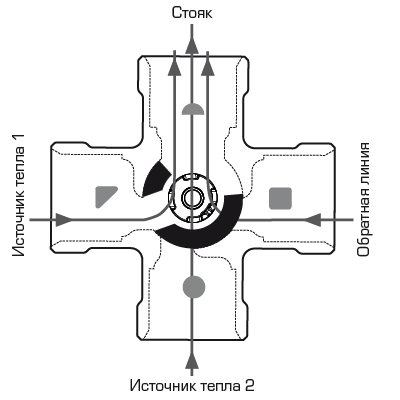

Серия VRB240 — это 4-ходовые клапаны для бивалентной работы. Отличие от серии VRB140 заключается в направлении портов.
Клапаны сделаны из высокопроизводительной латуни, позволяющей использовать их в системах отопления и охлаждения. В серии VRB доступны клапаны DN15, которые поставляются с компрессионными соединительными фитингами. Клапан прекрасно сочетается с приводами и контроллерами ESBE.
Номенклатура изделий
VRB243, Компрессионный фитинг
| Номер арт. | Наименование | DN | Кпс | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | E [мм] | Масса [кг] | Примечание |
| 11661800 | VRB243 | 20 | 4 | CPF 22 мм | 36 | 72 | 32 | 50 | 18 (x4) | 0,40 |
Поддержка установки
Комплект запасных внутренних деталей для ремонта поворотных клапанов ESBE серий VRG и VRB
Использование
Документы
| Имя | Загрузка |
| Инструкция по установке VRB240 |
|
Технические данные
Технические данные
| Класс давления: | PN10 |
| Момент силы (при номинальном давлении): | < 5 Нм |
| Утечка через закрытый клапан в % от потока: | <0,5 |
| Рабочее давление: | 1 МПа |
| Макс. дифференциальное падение давления, Смесительный: | 100 кПа |
| Макс. дифференциальное падение давления, Отводной: | 200 кПа |
| Давление блокировки: | 200 кПа |
| Диапазон регулирования Kv/Kv мин, A-AB: | 100 |
| Подсоединения: | Компрессионный фитинг (CPF), EN 1254-2 |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % |
| Теплоноситель, смесь воды/этанола: | макс. 28 |
| Температура теплоносителя, макс. постоянно: | +110 °C |
| Температура теплоносителя, макс. временно: | +130 °C |
| Температура теплоносителя, мин.: | -10 °C |
| Материал, Корпус клапана: | Стойкая к коррозии латунная поверхность, DZR |
| Материал, Золотник: | Износостойкая латунная поверхность |
| Материал, Шток и втулка: | PPS композит |
| Материал, Уплотнительные прокладки: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)

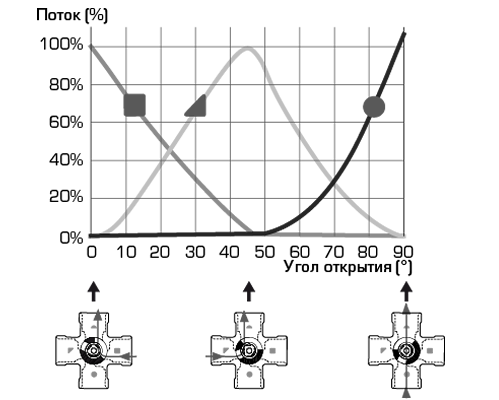

Характеристики клапана
Выбор параметров
Aксессуары и запасные части
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16053700 | VRG804 | ESBE VRG804 Переходники для клапанов ESBE серии VRx без рычага для контроллера 90C. | Серия 90С. В комплекте с контроллером. | |
|
 |
16053300 | VRG801 | ESBE VRG801 Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. | Серия 90, CRA120, 90K. Заказывается отдельно. | |
|
 |
16000500 | ARA803 | ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. | |
|
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
17006900 | VRG802 | ESBE VRG802 Набор внутренних деталей DN15/20 | |
|
Опции
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16103800 | VRI111 | ESBE VRI111 Изоляционный кожух DN 15/20 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. | DN 15/20 | |
|
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | VRB240 |
|
| Инструкция по установке | VRB240 |
|
| Сертификаты | Декларация соответствия требованиям, VRB240 (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, VRB240 (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, VRB240 (en) |
|
| Сертификаты | EAC Сертификат, VRB240 |
|
| изображение | VRB243, в высоком разрешении |
|
| 2D-изображения | VRB240 |
|
