FAQ VANNES THERMOSTATIQUES

Nous avons répondu ci-après aux questions les plus fréquemment posées par nos clients. Si vous ne trouvez pas ici la réponse à votre question, contactez le grossiste le plus proche ou le service commercial ESBE de votre pays.

Pourquoi est-il important d'avoir une vanne thermostatique?

Vous devez réduire la température de l'eau pour éviter tout risque de brûlure.... toutefois, à une température inférieure à 60ºC, il y a un risque de développement de légionellose

- il faut 1,5 à 2 minutes pour être brûlé par une eau à 52°C.
- à 57°C, il suffit de 10 secondes pour être brûlé.
- de l'eau à 60°C provoque des brûlures au troisième degré en moins de 3 secondes.

Que signifient les chiffres 1…6 sur le bouton ?

Les chiffres 1…6 sur le bouton désignent les paliers de réglage de la température de mélange dans la plage de températures des vannes. Le palier de température entre chaque réglage correspond à 4°C / 5°C environ.

En revanche, pour régler précisément la température de mélange, il est nécessaire de définir un débit supérieur à 4l/min pour la série VTA300 et supérieur à 9l/min pour la série VTA500 et de mesurer la température à un point d’utilisation pendant plus de 60 s.

Nous vous invitons à consulter le manuel d’installation pour obtenir un complément d’informations.

Quelle vanne thermostatique dois-je utiliser ? Le diamètre de l’installation est DN25.

Les vannes doivent être sélectionnées en fonction du débit d’eau requis, de la zone d’application et des conditions spécifiques du système et non en fonction du diamètre des canalisations.

ESBE a créé des guides rapides pour rendre la sélection plus aisée. Vous trouverez ci-dessous deux différents tableaux.

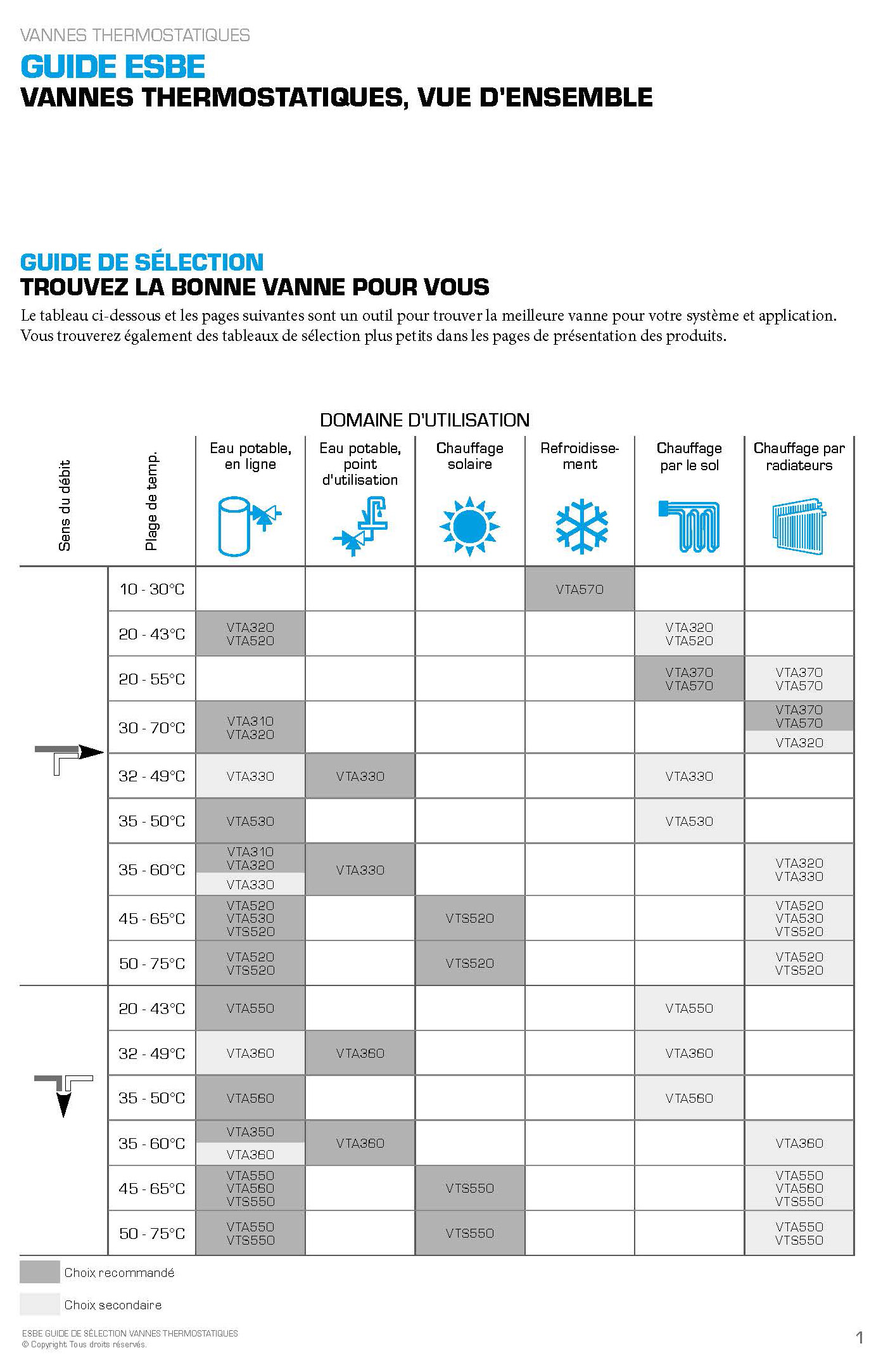

Le premier tableau concerne la

zone d’application

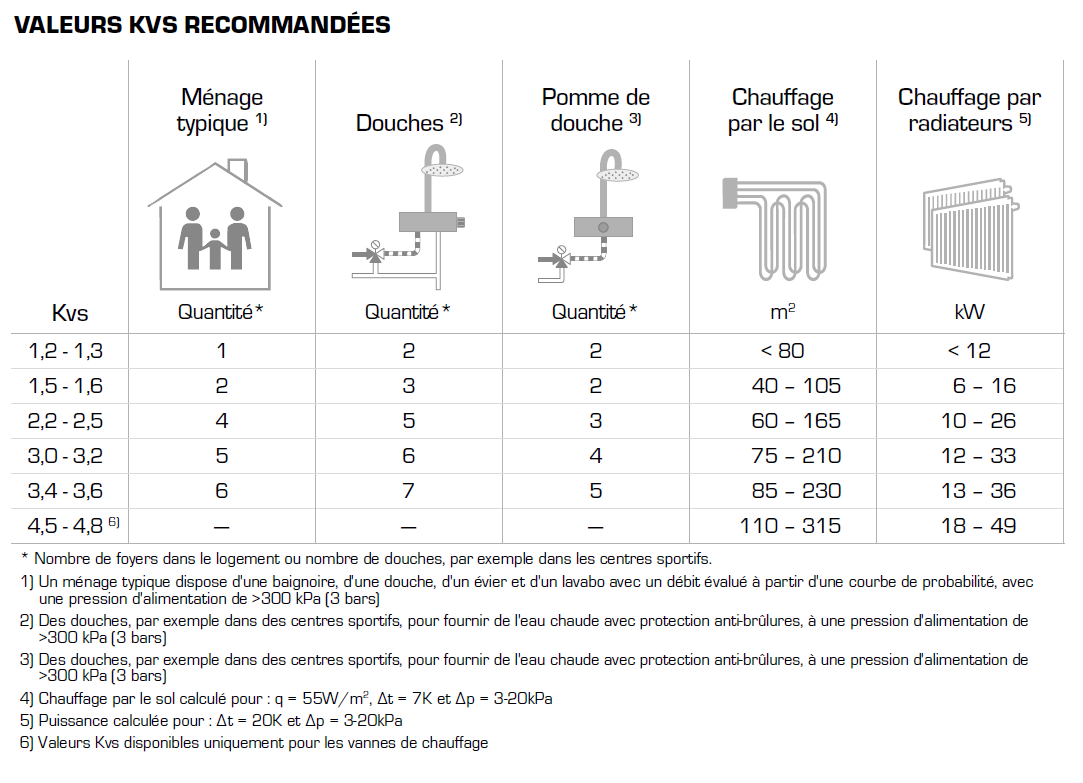

et le second la

valeur Kvs

dans plusieurs applications sous des conditions spécifiques.

Pour en savoir plus, nous vous invitons à contacter le service clients.

Quelle vanne thermostatique dois-je choisir pour un système avec boucle d'eau chaude sanitaire (ECS)?

ESBE propose un produit appelé VTR300 pour les systèmes fonctionnant avec circulation d'eau chaude. Plus d'informations sur la page produits.
Vous pouvez également utiliser les vannes VTA320 ou VTA520 selon la capacité de débit nécessaire. N'utilisez jamais de vanne VTA310 dans ce type d'applications.

Le mélangeur thermostatique s'entartre très rapidement.

Assurez-vous que l'installation est équipée d'une sécurité thermique. Reportez-vous à l'article décrivant plus en détails les systèmes de sécurité thermique.

La VTS500 peut-elle également être montée sur la canalisation d'alimentation?

Oui, sous réserve du respect des caractéristiques du produit.

Une vanne thermostatique peut-elle être également utilisée comme vanne de dérivation?

La vanne VTD300 est une vanne de dérivation thermostatique conçue pour ces applications. Vous ne devez pas utiliser une vanne VTA300. Si vous avez besoin d'une capacité de débit supérieure, la série VTA500 peut être utilisée comme vanne de dérivation.

La vanne thermostatique VTA / VTS délivre une température de mélange non constante

Pour obtenir la température souhaitée de l’eau du robinet, vous avez besoin :

  1. D’un débit de 4 l/min pour toute la série VTA300 et de 9 l/min pour toute la série VTA500.
  2. D’une variation de température minimum ∆t de 10°C entre l’arrivée d’eau chaude et la température de mélange de consigne.

Nous vous invitons à consulter la fiche technique pour obtenir un complément d’informations.

Qu'est-ce qui a pu générer une chute de pression de l'eau froide?

La vanne réduira ou fermera également l'alimentation en eau chaude pour assurer la température de mélange prédéfinie. (La vanne VTA310 ne pourra pas se fermer complètement)

Que se passe-t-il si la température d'arrivée de l'eau froide est plus élevée que la température réglée?

La température de mélange ne doit jamais être inférieure à la température de l'arrivée d'eau froide. (La vanne VTA310 présente un risque de température excessive)

What is VTF320?

The VTF320 is a 2-way thermostatic flow limitation valve dedicated for potable hot water circulation systems.

What does ‘’flow limitation valve’’ mean?

The VTF320 is a thermostatic valve which limits the flow in a potable hot water circulation system depending on the water temperature. When the potable hot circulation water temperature increases the VTF320 will start to close, which will result in flow reduction. If the temperature exceeds 55°C the valve will close, and flow of PHW-C will stop.

What is the benefit of using the VTF320?

The benefits are system optimization and reduction of energy usage as well cost reduction.

How can VTF320 reduce cost and energy usage and optimize the system?

The optimization of the system is connected to the energy and cost savings. If we have several zones with PHW-C we can, thanks to VTF320, have control over the zones. In practice it means that if one of the zones has reached temperature of PHW-C it will be shut off, while the other ones which have not reached the correct temperature will continue to be heated until they reach a temperature above 55°C. No high temperature water flow means no heat loses, which means no warm water preparation is needed, this is valid for shutting off the zones. By not heating the zones which already reached the target of PHW-C we decrease the energy needed for the circulation pump, heat loses, PHW preparation. This optimization of the system generates savings!

How can VTF320 reduce cost and energy usage and optimize the system.png

How can I preform thermal disinfection against legionella when it is a thermic valve?

In case of thermal disinfection, the system needs to be flushed and heated above 70°C to the tap. To achieve this the tap needs to be opened. The biggest risk of legionella growth is in “blank” spots where the water is not moving and in tanks where the water is standing still for a longer time and have lower temperatures. In circulation pipes water is moved much more frequently compared to the potable water pipes/tanks, and at the same time the goal is to keep the water on certain temperature level. Legionella growth is low when temperatures of the PHW are kept high and the water is moved. The chart below shows how quickly legionella dies in relation to the temperature and time:

info legionella.png
