Stellmotorregler
CRS210
- Regler für PWH-Anwendungen
- Vorlauffühler für schnelle Reaktionszeit
- Arbeitsmodi für thermische Desinfektion
- niedriger Geräuschpegel
- präzise Regelung
- Fernsteuerung über Raumeinheit (Zubehör) möglich
Die ESBE Stellmotorregler der Serie CRS210 sind Konstanttemperaturregler mit integriertem Stellmotor und einem speziellen Sensor für die Verwendung mit rotierenden Mischern der ESBE Serie VRG optimiert.
Dank des intelligenten Relais kann der CRS200 auch im Modus für thermische Desinfektion (alternative Temperatur) arbeiten. Der Stellmotorregler kann mit einer Raumeinheit ausgestattet werden, die es ermöglicht, die thermische Desinfektionsmodus zu steuern und zu planen (Kalender).
Produktpalette
CRS210
| Art. Nr. | Bezeichnung | Spannung [V AC] | Temperaturbereich [°C] | Drehmoment [Nm] | Anschluss A | Gewicht [kg] | Ersetzt |
| 12727100 | CRS211 | 230 | 5 ‒ 95 | 6 | R ½" | 0,7 | 12723100 |
Einbauhilfe
Drehrichtung ändern – ESBE Stellmotorregler (CRx200)
Solltemperatur ändern – ESBE-Regler (CRx200)
Maximale/minimale Vorlauftemperatur ändern – ESBE Stellmotorregler (CRx200)
Nutzen Sie Ihre Raumeinheit als Fernbedienung – ESBE Stellmotorregler CRS210
Externe Aktivierung einer alternativen Solltemperatur T2 – ESBE Stellmotorregler (CRx200)
Funkmodul für drahtlose Kommunikation installieren – ESBE Stellmotorregler CRS210
Einbaubeispiele
Diese Anwendung zeigt, wie die Trinkwassertemperatur geregelt wird.
Die CRS210-Regler regeln die Temperatur des Trinkwassers, sodass diese konstant dem eingestellten Wert entspricht. Der Regler kann auch in Systemen mit Zirkulation arbeiten.
Für Legionellenspülungen kann am CRS210 per Relais eine alternative Temperatur freigeschaltet werden. Dies kann auch über die Raumeinheit CRB912 (Zubehör) erfolgen, die über eine Zeitschaltuhr verfügt. Diese ermöglicht die Festlegung regelmäßiger Legionellenspülungen, z. B. jeden Sonntag um 00:00 Uhr für 30 Min. mit T2 = 80 °C
statt Normalmodus T = 50 °C.
* Kabel- oder Funkverbindung, je nach Anforderung.
Diese Anwendung zeigt, wie die Trinkwassertemperatur geregelt wird.
Die CRS210-Regler regeln die Temperatur des Trinkwassers, sodass diese konstant dem gewünschten Wert entspricht. Der Regler kann in Systemen ohne Zirkulation von Trinkwasser arbeiten.
Trinkwasser arbeiten. Für Legionellenspülungen kann am CRS210 per Relais eine alternative Temperatur freigeschaltet werden. Dies kann auch über die Raumeinheit CRB912 (Zubehör) erfolgen, die über eine Zeitschaltuhr verfügt. Diese ermöglicht die Festlegung regelmäßiger Legionellenspülungen, z. B. jeden Sonntag um 00:00 Uhr für 30 Min. mit T2 = 80 °C
statt Normalmodus T = 50 °C.
* Kabel- oder Funkverbindung, je nach Anforderung.
Diese Anwendung zeigt, wie die Trinkwassertemperatur indirekt geregelt wird.
Die CRS210 Stellmotorregler regeln die Temperatur des Trinkwassers, indem sie die Menge des Heizwassers regulieren, das einem Plattenwärmetauscher zugeführt wird. Der Regler kann in Trinkwassersystemen mit Zirkulation arbeiten.
Für die thermische Desinfektion kann am CRS210 per Relais eine alternative Temperatur freigeschalten werden. Dies kann auch über die Raumeinheit CRB912 (Zubehör) erfolgen, die über eine Zeitschaltuhr verfügt. Diese ermöglicht die Festlegung zur regelmäßigen thermischen Desinfektion, z. B. jeden Sonntag um 00:00 Uhr für 30 Min. mit T2 = 80 °C
statt Normalmodus T = 50 °C.
* Kabel- oder Funkverbindung, je nach Anforderung.
Diese Anwendung zeigt, wie die Trinkwassertemperatur indirekt geregelt wird.
Die CRS210 Stellmotorregler regeln die Temperatur des Trinkwassers, indem sie die Menge des Heizwassers regulieren, das einem Plattenwärmetauscher zugeführt wird. Der Stellmotorregler kann in Trinkwasserrsystemen ohne Zirkulation arbeiten.
Für die thermische Desinfektion kann am CRS210 per Relais eine alternative Temperatur freigeschalten werden. Dies kann auch über die Raumeinheit CRB912 (Zubehör) erfolgen, die über eine Zeitschaltuhr verfügt. Diese ermöglicht die Festlegung zur regelmäßigen thermischen Desinfektion, z. B. jeden Sonntag um 00:00 Uhr für 30 Min. mit T2 = 80 °C
statt Normalmodus T = 50 °C.
* Kabel- oder Funkverbindung, je nach Anforderung.
Dokumente
| Name | Herunterladen |
| Montageanweisung CRS210, Montage |
|
| Montageanweisung CRS210 |
|
Technische Daten
Technische Daten
| Fühler: | Temperaturfühler Typ NTC |
| Schutzart: | IP41 |
| Schutzklasse: | II |
| Spannungsversorgung: | 230 ± 10% V AC, 50 Hz |
| Leistungsaufnahme: | 10 VA |
| Drehmoment: | 6 Nm |
| ErP Temperaturregler-Klasse: | N/A |
| Energieeffizienzbeitrag: | N/A |
| Laufzeit bei max. Geschwindigkeit: | 30 s |
| Gewicht: | 0,7 kg |
| Mitgelieferte Teile: | • Stellmotor mit integriertem Regler |
| Tauchfühler | |
| • EU-Netzteil 230 V | |
| Umgebungstemperatur, max.: | +50 °C |
| Umgebungstemperatur, min.: | +5 °C |
| Temperaturbereich, Vorlauffühler (S1, S2): | +5 bis +95 °C |
| Anschluss, Montageset: | Außengewinde (R), EN 10226-1 |
| Material, Vorlauffühler: | Edelstahl |
| Material, Montagesatz Vorlauffühler: | Entzinkungsbeständiges Messing DZR* |
| * Für Trinkwasseranwendungen geeignet |
Konformität
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 No. 1091
SI 2012 No. 3032
Elektroanschluss
Zubehör- und ersatzteile
Anbausätze
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
16000500 | ARA803 | ESBE ARA803 Adapterset, ESBE Ventile VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. | |
|
 |
16000600 | ARA805 | ESBE ARA805 Adapterset, Meibes Ventile. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Adapterset, Watts Ventile. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Adapterset, Honeywell Centra Corona Ventile V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Adapterset, Lovato Ventile. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Adapterset, PAW Ventile. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Adapterset, WITA Ventile Minimix, Maximix, H10, H9GG, H9MS. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Separat bestellen. | |
|
Zubehör
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
16200700 | ARA801 | ESBE ARA801 Mikroschaltersatz ARA600. | |
|
|
 |
17052000 | CRS911 | ESBE CRS911 Vorlauffühler | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Funkmodul | |
|
Ersatzteile
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
17055300 | CRB912 | ESBE CRB912 Raumeinheit, Kabel | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Raumeinheit, Funk | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Datenkabel, 20m | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 UK-Stecker 230V-12V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 EU-Stecker 230V-12V | |
|
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | CRS210 |
|
| Montageanweisung | CRS210, Montage |
|
| Montageanweisung | CRS210 |
|
| Zertifikate | Konformitätserklärung, CRS210 (en) |
|
| Zertifikate | Konformitätserklärung UKCA, CRS210 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, CRS210 (en) |
|
| Zertifikat | EAC Zertifikat, CRS210 |
|
| Bild | CRS211, hochauflösend |
|

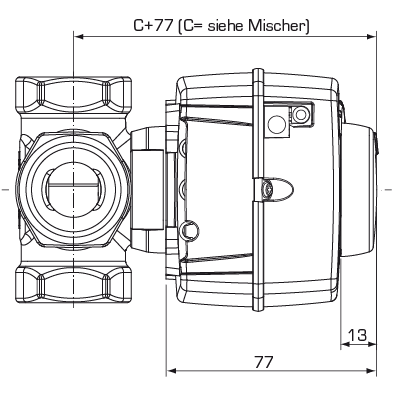

| 2D-Bild | CRS210 |
|
| 3D-Zeichnung (stp-Datei) | CRS210 |
|
Passende Produkte
Zugehörige Produkte
 |
VRG140 | Modellreihe VRG140 sind 4-Wege-Ventile, geeignet für Doppelmischanwendungen. | Datenblatt | Montageanweisung | ||
 |
CRD200 | Die ESBE Stellmotoren der Serie CRD200 sind außentemperatur- und witterungsgeführter Regler mit integriertem Stellmotor. | Datenblatt | Montageanweisung | Montageanweisung | |
 |
VRG230 | Modellreihe VRG230 sind 3-Wege-Ventile, geeignet für Umschalt- oder Zonenbetrieb von Ventilanschlüssen. | Datenblatt | Montageanweisung | ||
 |
VRB140 | Modellreihe VRB140 sind 4-Wege-Ventile, geeignet für bivalente Anwendungen. | Datenblatt | Montageanweisung | ||
 |
VRG130 | Modellreihe VRG130 sind 3-Wege-Ventile, geeignet für Misch- oder Zonenbetrieb. | Datenblatt | Montageanweisung | ||
 |
VRB240 | Serie VRB240 sind 4-Wege-Ventile, geeignet für bivalente Anwendungen. | Datenblatt | Montageanweisung | ||
|
VRG330 | Modellreihe VRG330 sind Ventile, geeignet für Misch- oder Zonenbetrieb bei hohen Durchflussmengen. | Datenblatt | Montageanweisung | ||
 |
CRC200 | Die ESBE Stellmotore der Serie CRC200 sind witterungsgeführte Stellmotorregler mit integriertem Stellmotor. | Datenblatt | Montageanweisung | Montageanweisung | Montageanweisung |
 |
CRA200 | Die ESBE Stellmotorregler der Serie CRA200 sind Konstanttemperaturregler mit integriertem Stellmotor. | Datenblatt | Montageanweisung | Montageanweisung | |
 |
CRB200 | Die ESBE Stellmotorregler der Serie CRB200 sind raumtemperaturgeführte Regler mit integriertem Stellmotor. | Datenblatt | Montageanweisung | Montageanweisung | |
 |
CRK210 | Die ESBE Stellmotorregler der Serie CRK210 sind Konstanttemperaturregler für Heiz-/Kühlsysteme, mit integriertem Stellmotor, und der Möglichkeit von Richtungswechseln (change over). | Datenblatt | Montageanweisung | Montageanweisung |
Anwendung
Anwendung
Indirekte Trinkwassertemperaturregelung mit einem PWH-Regler CRS211.
Indirekte Trinkwasserbereitung mit Temperaturregelung durch Stellmotorregler CRS211 und Zirkulationsregelventil VTF320
